ГОСТ 948-84. Перемычки железобетонные для зданий с кирпичными стенами

ГОСТ 948-84. Перемычки железобетонные для зданий с кирпичными стенами
Действие ГОСТ 948-84 распространяется на перемычки железобетонные из тяжелого бетона, используемые для перекрытия оконных и дверных проемов в стенах из кирпича зданий различного назначения. Допускается использование перемычек в зданиях со стенами из природных и искусственных камней. Перемычки, используемые в сейсмически активных районах, должны удовлетворять требованиям СНиП II-28-73 и СНиП II-7-81. ГОСТ 948-84 действует с 01.01.86г.






ГОСТ 948-84

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ

С КИРПИЧНЫМИ СТЕНАМИ

Технические условия

Reinforced concrete lintels for brick

wall buildings. Specifications



ОКП 58 2811, 58 2821



Дата введения 1986-01-01



УТВЕРЖДЕН И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 28 ноября 1984 г. № 193

ВЗАМЕН ГОСТ 948-76

ПЕРЕИЗДАНИЕ. Август 1991 г.

Настоящий стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.

Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.

Перемычки, предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями СНиП II-28-73 и СНиП II-7-81 и указанным в заказе на изготовление перемычек.



1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ



1.1. Перемычки подразделяют на следующие типы:

ПБ - брусковые, шириной до 250 мм включительно (черт. 1);

ПП - плитные, шириной более 250 мм (черт. 2);

ПГ - Балочные, с чертвертью для опирания или примыкания плит перекрытий (черт. 3);

ПФ - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (черт. 4).



1.2. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:



типа ПБ - указанным на черт. 1 и в табл. 1;



" ПП - " " " 2 и в табл. 2;



" ПГ - " " " 3 и в табл. 3;



" ПФ - " " " 4 и в табл. 4.



1.3. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 88 мм должны соответствовать:



типа ПБ - указанным на черт. 1 и в табл. 5;



" ПП - " " " 2 и в табл. 6;



" ПФ - " " " 4 и в табл. 7.



1.4. Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина - до 20 мм, ширина - до 8 мм (черт. 1 и 2).



1.5. Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям обязательного приложения.



1.6. Из перемычек типов ПБ и ПП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные.



1.7. Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями.

В случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки могут иметь выпуски арматуры и закладные изделия.

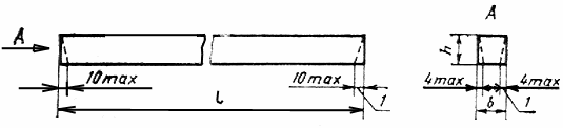

Перемычка типа ПБ

1 -технологический уклон

Черт. 1

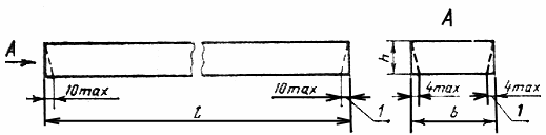

Перемычка типа ПП





1 -технологический уклон

Черт. 2

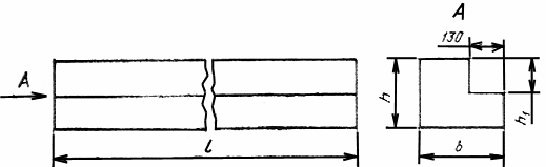

Перемычка типа ПГ

Черт. 3

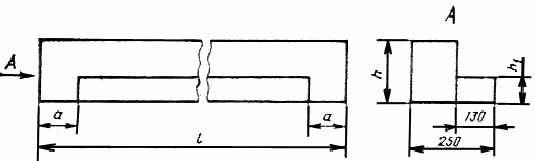

Перемычка типа ПФ

Черт. 4











Таблица 1































Код ОКП







Марка перемычки







Основные размеры перемычки, мм





Расчетная нагрузка кН/м (кгс/м)







Расход материалов





Масса



пере-

мычки

(справоч-

ная),

кг



Обозна-

чение

выпуска типовой проектной докумен-

тации





Длина





Ширина





Высота







Бетон, куб.м



Сталь, кг







серии 1.038.1-1





Перемычки с ненапрягаемой арматурой





58 2821 0553



1ПБ10-1



1030





0,008



0,31



20





58 2821 0554



1ПБ13-1



1290



120



65





0,010



0,41



25





58 2821 0555



1ПБ16-1





1550





0,012



0,48



30





58 2821 0556



2ПБ10-1



1030





0,98 (100)



0,017



0,24



43





58 2821 0557



2ПБ10-1-п







0,50





58 2821 0558



2ПБ13-1



1290





0,022



0,31



54





58 2821 0559



2ПБ13-1-п







0,57





58 2821 0560



2ПБ16-2



1550





1,96 (200)



0,026



0,53



65





58 2821 0561



2ПБ16-2-п







0,79





58 2821 0562



2ПБ17-2



1680



120



140





0,028



0,57



71



Выпуск 1



58 2821 0563



2ПБ17-2-п







0,83





58 2821 0564



2ПБ19-3



1940





0,033



0,85



81





58 2821 0565



2ПБ19-3-п







1,11





58 2821 0566



2ПБ22-3



2200





2,94 (300)



0,037



1,18



92





58 2821 0567



2ПБ22-3-п







1,44





58 2821 0568



2ПБ25-3



2460





0,041



1,85



103





58 2821 0569



2ПБ25-3-п







2,11





58 2821 0570



2ПБ26-4



2590



120



140



3,92 (400)



0,044



2,40



109





58 2821 0571



2ПБ26-4-п







2,66





58 2821 0572



2ПБ29-4



2850





0,048



3,06



120





58 2821 0573



2ПБ29-4-п







3,32





58 2821 0574



2ПБ30-4



2980





0,050



3,19



125





58 2821 0575



2ПБ30-4-п







3,45





58 2821 0576



3ПБ13-37



1290





0,034



1,74



85





58 2821 0577



3ПБ13-37-п





2,06





58 2821 0578



3ПБ16-37



1550





37,27 (3800)



0,041



2,94



102



Выпуск 1



58 2821 0579



3ПБ16-37-п







3,26





58 2821 0580



3ПБ18-37



1810



120



220





0,048



3,88



119





58 2821 0581



3ПБ18-37-п





4,20





58 2821 0582



3ПБ18-8



1810





0,048



1,18



119





58 2821 0583



3ПБ-18-8-п







1,50





58 2821 0584



3ПБ21-8



2070





7,85 (800)



0,055



1,41



137





58 2821 0585



3ПБ21-8-п







1,73





58 2821 0586



3ПБ25-8



2460





0,065



2,10



162





58 2821 0587



3ПБ25-8-п







2,42





58 2821 0588



3ПБ27-8



2720





0,072



3,22



180





58 2821 0589



3ПБ27-8-п







3,54





58 2821 0590



3ПБ30-8



2980





7,85 (800)



0,079



3,54



197





58 2821 0591



3ПБ30-8-п







3,86





58 2821 0592



3ПБ34-4



3370





0,089



2,73



222





58 2821 0593



3ПБ34-4-п





120



220



3,92 (400)





3,31





58 2821 0594



3ПБ36-4



3630





0,096



4,10



240





58 2821 0595



3ПБ36-4-п







4,68





58 2821 0596



3ПБ39-8



3890





7,85 (800)



0,103



10,13



257





58 2821 0597



3ПБ39-8-п







10,71





58 2821 0598



4ПБ30-4



2980





3,92 (400)



0,104



1,85



259



Выпуск 1



58 2821 0599



4ПБ30-4-п







2,49





58 2821 0600



4ПБ44-8



4410





0,154



11,88



385





58 2821 0601



4ПБ44-8-п







120



290



7,85 (800)





12,52





58 2821 0602



4ПБ48-8



4800





0,167



15,12



418





58 2821 0603



4ПБ48-8-п







15,76





58 2821 0604



4ПБ60-8



5960





0,207



29,20



519





58 2821 0605



4ПБ60-8-п







29,84





58 2821 0606



5ПБ18-27



1810





0,100



3,76



250





58 2821 0607



5ПБ18-27-п





250



220



27,46 (2800)





4,34





58 2821 0608



5ПБ21-27



2070





0,114



5,48



285





58 2821 0609



5ПБ21-27-п





6,06





58 2821 0610



5П21-27-а





8,75





58 2821 0611



5ПБ21-27-ап







9,33





58 2821 0612



5ПБ25-27





8,48





58 2821 0613



5ПБ25-27-п



2460





0,135



9,06



338





58 2821 0614



5ПБ25-27-а





11,75





58 2821 0615



5ПБ25-27-ап







12,33





58 2821 0616



5ПБ27-27





11,91





58 2821 0617



5ПБ27-27-п



2720





27,46 (2800)



0,150



12,49



375





58 2821 0618



5ПБ27-27-а





15,18





58 2821 0619



5ПБ27-27-ап







15,76





58 2821 0620



5ПБ30-27





19,44





58 2821 0621



5ПБ30-27-п



2980





0,164



20,02



410



Выпуск 1



58 2821 0622



5ПБ30-27-а





250



220





22,71





58 2821 0623



5ПБ30-27-ап







23,29





58 2821 0624



5ПБ31-27



3110





0,171



22,84



428





58 2821 0625



5ПБ31-27-п







23,42





58 2821 0626



5ПБ25-37



2460





0,135



11,04



338





58 2821 0627



5ПБ25-37-п







11,62





58 2821 0628



5ПБ27-37



2720





37,27 (3800)



0,150



20,34



375





58 2821 0629



5ПБ27-37-п







20,92





58 2821 0630



5ПБ30-37



2980





0,164



27,50



410





58 2821 0631



5ПБ30-37-п







28,08





58 2821 0632



5ПБ34-20



3370





19,61 (2000)



0,185



22,28



463





58 2821 0633



5ПБ34-20-п







22,86





58 2821 0634



5ПБ36-20



3630



250



220



19,61 (2000)



0,200



28,31



500



Выпуск 1



58 2821 0635



5ПБ36-20-п







28,89





58 2821 0636



6ПБ 5-37





3500



250



290



37,27 (3800)



0,254



43,70



634



Выпуск 12



58 2821 0637



7ПБ 0-52





5950



250



585



51,58 (5260)



0,870



103,80



2175







Перемычки с напрягаемой арматурой класса Ат-V





58 2811 0136



5ПБ21-27 АтV





4,92





58 2811 0137



5ПБ21-27 АтV-а



2070





0,114



8,19



285





58 2811 0138



5ПБ25-27 АтV





27,46 (2800)





5,80





58 2811 0139



5ПБ25-27 АтV-а



2460





0,135



9,07



338





58 2811 0140



5ПБ25-37 АтV







37,27 (3800)





7,12





58 2811 0141



5ПБ27-37 АтV







9,58





58 2811 0142



5ПБ27-27 АтV



2720





0,150



7,84



375





58 2811 0143



5ПБ27-27 Ат-V-а







250



220





11,11





Выпуск 8



58 2811 0144



5П 30-27 АтV





27,46 (2800)





10,34





58 2811 0145



5ПБ30-27 АтV-а





2980





0,164



13,61



410





58 2811 0146



5ПБ30-37 АтV







37,27 (3800)





16,44





58 2811 0147



5ПБ31-37 АтV





3110





27,46 (2800)



0,171



10,82



428





58 2811 0148



5ПБ34-20 АтV



3370





19,61 (2000)



0,185



9,46



463





58 2811 0149



5ПБ 36-20 АтV





3630





0,200



12,54



500







Перемычки с напрягаемой арматурой класса Ат-IVС



58 2811 0121



5ПБ21-27 АтIVС





4,92





58 2811 0122



5ПБ21-27АтIVС-а





2070





0,114



8,19



285





58 2811 0123



5ПБ25-27 АтIVС





27,46 (2800)





7,12





58 2811 0124



5ПБ25-27 АтIVС-а





2460





0,135



10,39



338





58 2811 0125



5П 25-37 АтIVС







37,27 (3800)





8,70





58 2811 0126



5ПБ27-37 АтIVС







11,58





58 2811 0127



5ПБ27-27 АтIVС



2720





0,150



7,84



375





58 28110128



5ПБ27-27АтIVС-а







250



220



27,46 (2800)





11,11





Выпуск 9



58 2811 0129



5ПБ30-27 АтIVС





12,54





58 2811 0130



5ПБ30-27 АтIVС-а





2980





0,164



15,81



410





58 2811 0131



5ПБ30-37 АтIVС





37,27 (3800)





16,44





58 2811 0132



5ПБ31-27 АтIVС





3110





27,46 (2800)



0,171



13,12



428





58 2811 0133



5ПБ34-20 АтIVС



3370





19,61 (2000)



0,185



11,62



463





58 2811 0134



5ПБ36-20 АтIVС



3630









0,200



15,24



500
