ГОСТ 8717.0-84. Ступени железобетонные и бетонные. Технические условия

ГОСТ 8717.0-84. Ступени железобетонные и бетонные. Технические условия
ГОСТ 8717.0-84 содержит основные положения для ступеней лестничных, бетонных и железобетонных, изготовленных из бетонов легкого, тяжелого и плотного силикатного, используемых для устройства наружных и внутренних лестниц в зданиях и сооружениях различного назначения. Стандарт содержит пояснения о возможности использования ступеней лестничных в различных условиях эксплуатации. ГОСТ 8717.0-84 действует с 01.01.86г.






ГОСТ 8717.0-84

Группа Ж33





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТУПЕНИ ЖЕЛЕЗОБЕТОННЫЕ И БЕТОННЫЕ

Технические условия

Reinforced concrete and concrete steps.

Specifications





ОКП 57 4613, 58 9120



Дата введения 1986-01-01



УТВЕРЖДЕН Постановлением Государственного комитета СССР по делам строительства от 23.04.84 № 58.

ВЗАМЕН ГОСТ 8717-81.

ПЕРЕИЗДАНИЕ (май 1993 г.) с Изменением N 1, утвержденным в феврале 1985 г. (ИУС 3-86).

Настоящий стандарт распространяется на железобетонные и бетонные ступени, изготовляемые из тяжелого бетона, легкого бетона и плотного силикатного бетона и предназначенные для устройства внутренних и наружных лестниц зданий и сооружений.

Бетонные ступени предназначены для устройства лестниц по сплошному основанию.

Ступени применяют:

- для отапливаемых зданий и сооружений;

- для неотапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40°С включ.;

- при неагрессивной степени воздействия среды на железобетонные конструкции.

Допускается применять ступени в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включ. в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40°С, а также в условиях воздействия агрессивной среды при соблюдении дополнительных требований, установленных проектной документацией в соответствии с требованиями СНиП II-7-81, СНиП 2.03.01-84, СНиП 2.03.11-85 и СН 165-76 и указанных в заказе на изготовление ступеней.

Показатели технического уровня, установленные настоящим стандартом, предусмотрены для ступеней высшей и первой категории качества.

(Измененная редакция, Изм. № 1).



1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ



1.1. Ступени в зависимости от их формы и расположения в лестничном марше подразделяют на следующие типы:

ЛС - основная;

ЛСВ - верхняя фризовая;

ЛСП - площадочный вкладыш;

ЛСН - нижняя фризовая;

ЛСС - плоская для сквозных маршей.

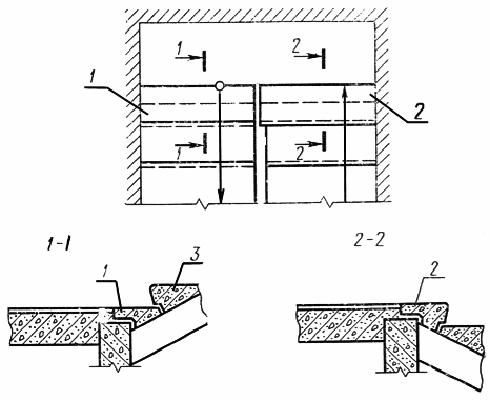

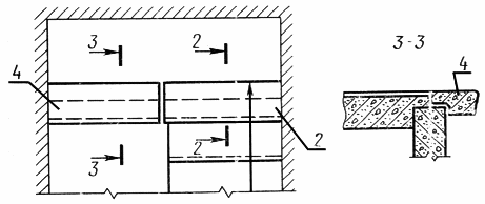

Схемы расположения ступеней в лестничном марше приведены в приложении.

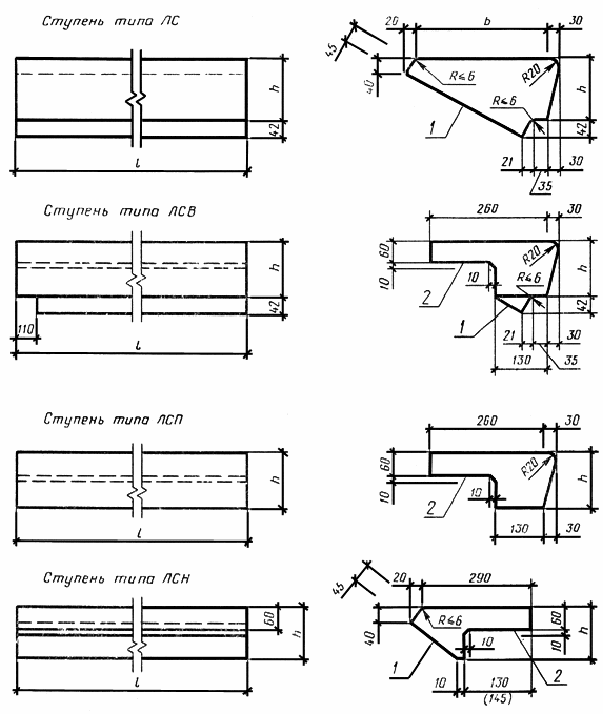

1.2. Форма и размеры ступеней, а также их показатели материалоемкости должны соответствовать указанным на черт. 1, 2 и в табл. 1.

1.3. Ступени изготовляют железобетонными.

Основные ступени (типа ЛС) длиной до 1500 мм включ. для лестниц, устраиваемых по сплошному основанию, изготовляют бетонными.



1 - "постель"; 2 - "хвост"

Размер в скобках относится к ступеням для лестниц с уклоном 1:1,5.

Черт. 1





1.4. Железобетонные ступени предназначены для применения в лестницах на расчетную кратковременную нагрузку (без учета собственного веса) до 6 кПа (600 кгс/м).

1.5. Ступени изготовляют с закладными изделиями для крепления ограждений.

Ступени могут изготовляться с гнездами (вместо закладных изделий) для крепления ограждений, если об этом указано в заказе на изготовление ступеней.

В плоских ступенях (типа ЛСС) устанавливают также закладные изделия для крепления к косоурам шириной не менее 155 мм и не более 180 мм, при этом оси симметрии закладных изделий ступеней и косоуров должны совпадать.

В ступенях допускается установка дополнительных закладных изделий в соответствии с проектом конкретного здания или сооружения.

1.6. Ступени, при необходимости, изготовляют в двух вариантах исполнения: правом и левом - для лестниц с подъемом соответственно против часовой стрелки и по часовой стрелке.

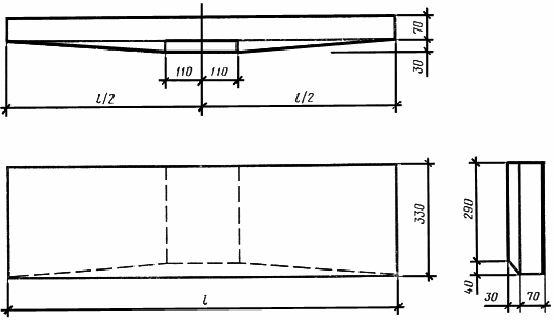

Ступени типоразмеров ЛСС12 и ЛСС15

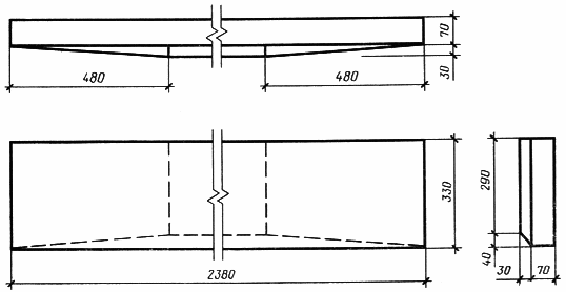

Ступени типоразмера ЛСС24



Черт. 2



1.7. Ступени изготовляют с монтажными петлями.

Изготовление ступеней без монтажных петель и применение для их подъема захватных устройств допускается по согласованию между изготовителем, потребителем и проектной организацией - автором проекта здания или сооружения.

1.8. Ступени из тяжелого бетона и плотного силикатного бетона изготовляют с декоративным конструкционным слоем бетона на верхней лицевой поверхности или без него.

Ступени из легкого бетона должны иметь верхний слой из тяжелого бетона толщиной не менее 15 мм или декоративный конструкционный слой либо покрытие из стойких к истиранию синтетических материалов.

1.9. Декоративный конструкционный слой ступеней должен иметь толщину не менее 15 мм и выполняться из тяжелого бетона или плотного силикатного бетона.



Таблица 1

















Код ОКП



Маркаступени



Основные размеры ступени, мм



Расход материалов



Масса ступени (справочная), кг











Бетон, м



Сталь, кг





57 4613 0044





ЛС11-Б



















111



57 4613 0058





ЛС11-ЛБ



1050









0,046





87



57 4613 0072





ЛС11-СБ

















85



57 4613 0045





ЛС12-Б









128



57 4613 0059



ЛС12-ЛБ



1200



145



330



0,053





100



57 4613 0073



ЛС12-СБ





















98



57 4613 0046



ЛС14-Б











145



57 4613 0060



ЛС14-ЛБ





1350





0,060





114



57 4613 0074



ЛС14-СБ







111



57 4613 0047



ЛС15-Б











159



57 4613 0061



ЛС15-ЛБ



1500





0,066





125



57 4613 0075



ЛС15-СБ







122



57 4613 0048



ЛС9.17-Б











96



57 4613 0062



ЛС9.17-ЛБ



900



168



290



0,040





76



57 4613 0076



ЛС9.17-СБ







74



57 4613 0049



ЛС11.17-Б











111



57 4613 0063



ЛС11.17-ЛБ



1050





0,046





87



57 4613 0077



ЛС11.17-СБ







85



57 4613 0050



ЛС12.17-Б











128



57 4613 0064



ЛС12.17-ЛБ



1200





0,053





100



57 4613 0078



ЛС12.17-СБ







98



57 4613 0051



ЛС11-Б-1





















111



57 4613 0065



ЛС11-ЛБ-1



1050





0,046





88



57 4613 0079



ЛС11-СБ-1







85



57 4613 0052



ЛС12-Б-1











128



57 4613 0066



ЛС12-ЛБ-1



1200



145



330



0,053





101



57 4613 0080



ЛС12-СБ-1







98



57 4613 0053



ЛС14-Б-1











145



57 4613 0067



ЛС14-ЛБ-1



1350





0,060





115



57 4613 0081



ЛС14-СБ-1







111



57 4613 0054



ЛС15-Б-1











160



57 4613 0068



ЛС15-ЛБ-1



1500





0,066





126



57 4613 0082



ЛС15-СБ-1







122



57 4613 0055



ЛС9.17-Б-1





















97



57 4613 0069



ЛС9.17-ЛБ-1



900





0,040





76



57 4613 0083



ЛС9.17-СБ-1







74



57 4613 0056



ЛС11.17-Б-1











111



57 4613 0070



ЛС11.17-ЛБ-1



1050



168



290



0,046





88



57 4613 0084



ЛС11.17-СБ-1





85



57 4613 0057



ЛС12.17-Б-1











128



57 4613 0071



ЛС12.17-ЛБ-1



1200











0,053





102



57 4613 0085



ЛС12.17-СБ-1





98



58 9121 3290



ЛС11











111



58 9121 3360



ЛС11-Ш







58 9122 0574



ЛС11-Л



1050











0,046





88



58 9122 0511



ЛС11-Л-Ш







58 9124 0035



ЛС11-С







85



58 9124 0073



ЛС11-С-Ш







58 9121 3291



ЛС12









128





58 9121 3361



ЛС12-Ш







58 9122 0575



ЛС12-Л



1200











0,053





101



58 9122 0512



ЛС12-Л-Ш







58 9124 0002



ЛС12-С







98



58 9124 0074



ЛС12-С-Ш







58 9121 3292



ЛС14











145



58 9121 3362



ЛС14-Ш







58 9122 0576



ЛС14-Л



1350











0,060





115



58 9122 0513



ЛС14-Л-Ш

















58 9124 0003



ЛС14-С







111



58 9124 0075





ЛС14-С-Ш





145



330





58 9121 3293



ЛС15













58 9121 3339



ЛС15-Г







160



58 9121 3363



ЛС15-Ш







58 9122 0577



ЛС15-Л







58 9122 0529



ЛС15-Л-Г



1500











0,066





125



58 9122 0514



ЛС15-Л-Ш







58 9124 0004



ЛС15-С







58 9124 0052



ЛС15-С-Г







122



58 9124 0076



ЛС15-С-Ш







58 9121 3294



ЛС17













58 9121 3340



ЛС17-Г







174



58 9121 3364



ЛС17-Ш







58 9122 0578



ЛС17-Л







58 9122 0530



ЛС17-Л-Г





1650





0,072





137



58 9122 0515



ЛС17-Л-Ш







58 9124 0005



ЛС17-С







58 9124 0053



ЛС17-С-Г







133



58 9124 0077



ЛС17-С-Ш







58 9121 3295



ЛС23













58 9121 3341



ЛС23-Г







242



58 9121 3365



ЛС23-Ш













58 9122 0579



ЛС23-Л







58 9122 0531



ЛС23-Л-Г



2250





0,100





191



58 9122 0516



ЛС23-Л-Ш







58 9124 0006



ЛС23-С







58 9124 0054



ЛС23-С-Г







185



58 9124 0078



ЛС23-С-Ш







58 9121 3296



ЛС9.17











97



58 9122 0580



ЛС9.17-Л



900





0,040





76



58 9124 0007



ЛС9.17-С







74



58 9121 3396



ЛС11.17















111



58 9122 0581



ЛС11.17-Л





1050



168



290



0,046





88



58 9124 0008



ЛС11.17-С







85



58 9121 3397



ЛС12.17











128



58 9122 0582



ЛС12.17-Л





1200





0,053





101



58 9124 0009



ЛС12.17-С







98



58 9121 3315



ЛС11-1



















111



58 9121 3378



ЛС11-1Ш







58 9122 0550



ЛС11-Л-1



1050











0,046





88



58 9122 0601



ЛС11-Л-1Ш







58 9124 0028



ЛС11-С-1







85



58 9124 0091



ЛС11-С-1Ш





58 9121 3316



ЛС12-1

















128





58 9121 3379



ЛС12-1Ш







58 9122 0551



ЛС12-Л-1



1200











0,053





101



58 9122 0602



ЛС12-Л-1Ш







58 9124 0029



ЛС12-С-1







98



58 9124 0092



ЛС12-С-1Ш







58 9121 3317



ЛС14-1

















145





58 9121 3380



ЛС14-1Ш







58 9122 0552



ЛС14-Л-1



1350











0,060





115



58 9122 0603



ЛС14-Л-1Ш







58 9124 0030



ЛС14-С-1





145



330







112



58 9124 0093



ЛС14-С-1Ш







58 9121 3318



ЛС15-1













58 9121 3351



ЛС15-1Г







160



58 9121 3381



ЛС15-1Ш







58 9122 0553



ЛС15-Л-1







58 9122 0541



ЛС15-Л-1Г



1500











0,066





126



58 9122 0604



ЛС15-Л-1Ш







58 9124 0031



ЛС15-С-1





58 9124 0064



ЛС15-С-1Г







123



58 9124 0094



ЛС15-С-1Ш







58 9121 3319



ЛС17-1













58 9121 3352



ЛС17-1Г







174



58 9121 3382



ЛС17-1Ш







58 9122 0554



ЛС17-Л-1













58 9122 0542



ЛС17-Л-1Г





1650





0,072





138



58 9122 0605



ЛС17-Л-1Ш







58 9124 0032



ЛС17-С-1







58 9124 0065



ЛС17-С-1Г







135



58 9124 0095



ЛС17-С-1Ш







58 9121 3320



ЛС23-1













58 9121 3353



ЛС23-1Г







243



58 9121 3383



ЛС23-1Ш







58 9122 0555



ЛС23-Л-1







58 9122 0543



ЛС23-Л-1Г



2250





0,100





192



58 9122 0606





58 9124 0033





ЛС23-С-1





58 9124 0066





ЛС23-С-1Г





186



58 9124 0096





ЛС23-С-1Ш





58 9121 3321



ЛС9.17-1











97



58 9122 0556



ЛС9.17-Л-1



900





0,040





77



58 9124 0034



ЛС9.17-С-1







75



58 9121 3322



ЛС11.17-1











111



58 9122 0557



ЛС11.17-Л-1



1050



168



290



0,046





88



58 9124 0035



ЛС11.17-С-1





85



58 9121 3323



ЛС12.17-1











128



58 9122 0558



ЛС12.17-Л-1



1200





0,053





101



58 9124 0036





ЛС12.17-С-1





98



58 9121 3297



ЛСВ11









87



58 9121 3366



ЛСВ11-Ш







58 9122 0583



ЛСВ11-Л



1160











0,036





69



58 9122 0517



ЛСВ11-Л-Ш







58 9124 0010



ЛСВ11-С







67



58 9124 0079



ЛСВ11-С-Ш







58 9121 3298



ЛСВ12



















99



58 9121 3367



ЛСВ12-Ш







58 9122 0584



ЛСВ12-Л



1310











0,041





78



58 9122 0518



ЛСВ12-Л-Ш







58 9124 0011



ЛСВ12-С







76



58 9124 0080



ЛСВ12-С-Ш







58 9121 3299



ЛСВ14



















111



58 9121 3368



ЛСВ14-Ш







58 9122 0585



ЛСВ14-Л



1460











0,046





88



58 9122 0519



ЛСВ14-Л-Ш







58 9124 0012



ЛСВ14-С







86



58 9124 0081



ЛСВ14-С-Ш







58 9121 3300



ЛСВ15













58 9121 3342



ЛСВ15-Г







121



58 9121 3369



ЛСВ15-Ш







58 9122 0586



ЛСВ15-Л







58 9122 0532



ЛСВ15-Л-Г



1610



145



260



0,050





96



58 9122 0520



ЛСВ15-Л-Ш







58 9124 0013



ЛСВ15-С







58 9124 0055



ЛСВ15-С-Г







93



58 9124 0082



ЛСВ15-С-Ш







58 9121 3301



ЛСВ17













58 9121 3343



ЛСВ17-Г







133



58 9121 3370



ЛСВ17-Ш







58 9122 0587



ЛСВ17-Л







58 9122 0533



ЛСВ17-Л-Г



1760





0,055





105



58 9122 0521



ЛСВ17-Л-Ш







58 9124 0014



ЛСВ17-С







58 9124 0056



ЛСВ17-С-Г







102



58 9124 0083



ЛСВ17-С-Ш







58 9121 3302



ЛСВ23













58 9121 3344



ЛСВ23-Г







179



58 9121 3371



ЛСВ23-Ш







58 9122 0588



ЛСВ23-Л







58 9122 0534



ЛСВ23-Л-Г



2360





0,074





141



58 9122 0522



ЛСВ23-Л-Ш







58 9124 0015



ЛСВ23-С







58 9124 0057



ЛСВ23-С-Г







137



58 9124 0084



ЛСВ23-С-Ш







58 9121 3303



ЛСВ9.17











85



58 9122 0589



ЛСВ9.17-Л



1010





0,035





67



58 9124 0016



ЛСВ9.17-С







65



58 9121 3304



ЛСВ11.17











97



58 9122 0590



ЛСВ11.17-Л





1160



168





0,040





76



58 9124 0017



ЛСВ11.17-С







74



58 9121 3305



ЛСВ12.17-1











109



58 9122 0591



ЛСВ12.17-Л





1310





0,045





86



58 9124 0018



ЛСВ12.17-С







83



58 9121 3324



ЛСП11



















78



58 9121 3384



ЛСП11-Ш







58 9122 0559



ЛСП11-Л



1050











0,031





62



58 9122 0607



ЛСП11-Л-Ш







58 9124 0037



ЛСП11-С







60



58 9124 0097



ЛСП11-С-Ш







58 9121 3325



ЛСП12



















88



58 9121 3385



ЛСП12-Ш







58 9122 0560



ЛСП12-Л



1200











0,035





70



58 9122 0608



ЛСП12-Л-Ш







58 9124 0038



ЛСП12-С







68



58 9124 0098



ЛСП12-С-Ш







58 9121 3326



ЛСП14















100



58 9121 3386



ЛСП14-Ш







58 9122 0561



ЛСП14-Л



1350











0,040





79



58 9122 0609



ЛСП14-Л-Ш





58 9124 0039



ЛСП14-С







77



58 9124 0099



ЛСП14-С-Ш







58 9121 3327



ЛСП15













58 9121 3354



ЛСП15-Г







109



58 9121 3387



ЛСП15-Ш







58 9122 0562



ЛСП15-Л







145



60





58 9122 0544



ЛСП15-Л-Г



1500





0,044





87



58 9122 0610



ЛСП15-Л-Ш







58 9124 0040



ЛСП15-С







58 9124 0067



ЛСП15-С-Г







85



58 9124 0100



ЛСП15-С-Ш







58 9121 3328



ЛСП17













58 9121 3355



ЛСП17-Г







119



58 9121 3388



ЛСП17-Ш







58 9122 0563



ЛСП17-Л







58 9122 0545



ЛСП17-Л-Г



1650





0,048





95



58 9122 0611



ЛСП17-Л-Ш







58 9124 0041



ЛСП17-С







58 9124 0068



ЛСП17-С-Г







92



58 9124 0101



ЛСП17-С-Ш







58 9121 3329



ЛСП23













58 9121 3356



ЛСП23-Г







164



58 9121 3389



ЛСП23-Ш







58 9122 0564



ЛСП23-Л







58 9122 0546



ЛСП23-Л-Г



2250









0,066





130



58 9122 0612



ЛСП23-Л-Ш







58 9124 0042



ЛСП23-С







58 9124 0069



ЛСП23-С-Г







126



58 9124 0102



ЛСП23-С-Ш







58 9121 3330



ЛСП9.17











75



58 9122 0565



ЛСП9.17-Л



900





0,030





60



58 9124 0043



ЛСП9.17-С







58



58 9121 3331



ЛСП11.17











85



58 9122 0566



ЛСП11.17-Л



1050



168





0,034





68



58 9124 0044



ЛСП11.17-С







66



58 9121 3332



ЛСП12.17











97



58 9122 0567



ЛСП12.17-Л



1200





0,039





77



58 9124 0045



ЛСП12.17-С







75



58 9121 3306



ЛСН11



















59



58 9121 3372



ЛСН11-Ш







58 9122 0592



ЛСН11-Л



1050











0,024





46



58 9122 0523



ЛСН11-Л-Ш







58 9124 0019



ЛСН11-С







45



58 9124 0085



ЛСН11-С-Ш







58 9121 3307



ЛСН12



















66



58 9121 3373



ЛСН12-Ш







58 9122 0593



ЛСН12-Л



1200











0,027





52



58 9122 0524



ЛСН12-Л-Ш







58 9124 0020



ЛСН12-С







50



58 9124 0086



ЛСН12-С-Ш







58 9121 3308



ЛСН14



















75



58 9121 3374



ЛСН14-Ш







58 9122 0594



ЛСН14-Л



1350











0,031





60



58 9122 0525



ЛСН14-Л-Ш







58 9124 0021



ЛСН14-С







58



58 9124 0087



ЛСН14-С-Ш







58 9121 3309



ЛСН15













58 9121 3345



ЛСН15-Г







83



58 9121 3375



ЛСН15-Ш







58 9122 0595



ЛСН15-Л







125



290





58 9122 0535



ЛСН15-Л-Г



1500





0,034





65



58 9122 0526



ЛСН15-Л-Ш







58 9124 0022



ЛСН15-С







58 9124 0058



ЛСН15-С-Г







64



58 9124 0088



ЛСН15-С-Ш







58 9121 3310



ЛСН17













58 9121 3346



ЛСН17-Г







92



58 9121 3376



ЛСН17-Ш







58 9122 0596



ЛСН17-Л







58 9122 0536



ЛСН17-Л-Г



1650





0,038





73



58 9122 0527



ЛСН17-Л-Ш







58 9124 0023



ЛСН17-С







58 9124 0059



ЛСН17-С-Г





71



58 9124 0089



ЛСН17-С-Ш







58 9121 3311



ЛСН23













58 9121 3347



ЛСН23-Г







124



58 9121 3377



ЛСН23-Ш







58 9122 0597



ЛСН23-Л







58 9122 0537



ЛСН23-Л-Г



2250





0,051





98



58 9122 0528



ЛСН23-Л-Ш







58 9124 0024



ЛСН23-С







58 9124 0060



ЛСН23-С-Г







95



58 9124 0090



ЛСН23-С-Ш







58 9121 3312



ЛСН9.14











54



58 9122 0598



ЛСН9.14-Л



900





0,022





42



58 9124 0025



ЛСН9.14-С







41



58 9121 3313



ЛСН11.14











61



58 9122 0599



ЛСН11.14-Л



1050



143





0,025





48



58 9124 0026



ЛСН11.14-С







47



58 9121 3314



ЛСН12.14











70



58 9122 0600



ЛСН12.14-Л



1200





0,029





56



58 9124 0027



ЛСН12.14-С







54



58 9121 3333



ЛСС12













58 9121 3348



ЛСС12-Г







86



58 9121 3393



ЛСС12-Ш







58 9122 0568



ЛСС12-Л







58 9122 0538



ЛСС12-Л-Г



1180





0,034





68



58 9122 0616



ЛСС12-Л-Ш







58 9124 0046



ЛСС12-С







58 9124 0061



ЛСС12-С-Г







57



58 9124 0106



ЛСС12-С-Ш







58 9121 3334



ЛСС15













58 9121 3349



ЛСС15-Г







108



58 9121 3394



ЛСС15-Ш







58 9122 0569



ЛСС15-Л







58 9122 0539



ЛСС15-Л-Г



1500





0,043





86



58 9122 0617



ЛСС15-Л-Ш







58 9124 0047



ЛСС15-С







58 9124 0062



ЛСС15-С-Г







84



58 9124 0107



ЛСС15-С-Ш







58 9121 3336



ЛСС12-1





58 9121 3357



ЛСС12-1Г







87



58 9121 3390



ЛСС12-1Ш







58 9122 0571



ЛСС12-Л-1







58 9122 0547



ЛСС12-Л-1Г



1180



100



330



0,034





70



58 9122 0613



ЛСС12-Л-1Ш







58 9124 0049



ЛСС12-С-1







58 9124 0070



ЛСС12-С-1Г







68



58 9124 0103



ЛСС12-С-1Ш







58 9121 3337



ЛСС15-1





58 9121 3358



ЛСС15-1Г







109



58 9121 3391



ЛСС15-1Ш







58 9122 0572



ЛСС15-Л-1







58 9122 0548



ЛСС15-Л-1Г



1500





0,043





87



58 9122 0614



ЛСС15-Л-1Ш





58 9124 0050



ЛСС15-С-1







58 9124 0071



ЛСС15-С-1Г





85



58 9124 0104



ЛСС15-С-1Ш





58 9121 3335



ЛСС24













58 9121 3350





ЛСС24-Г





186



58 9121 3395





ЛСС24-Ш





58 9122 0570





ЛСС24-Л





58 9122 0540





ЛСС24-Л-Г





148



58 9122 0618





ЛСС24-Л-Ш





58 9124 0048





ЛСС24-С





58 9124 0063



ЛСС24-С-Г





144



58 9124 0108



ЛСС24-С-Ш



2380





0,074







58 9121 3338





ЛСС24-1











58 9121 3359





ЛСС24-1Г





187



58 9121 3392



ЛСС24-1Ш





58 9122 0573





ЛСС24-Л-1





58 9122 0549



ЛСС24-Л-1Г











150



58 9122 0615





ЛСС24-Л-1Ш





58 9124 0051





ЛСС24-С-1





58 9124 0072



ЛСС24-С-1Г





145



58 9124 0105





ЛСС24-С-1Ш







Примечания:

1. Марки ступеней в таблице даны без указания варианта исполнения ступеней (п. 1.6).

2. Ступени высотой 125 и 145 мм предназначаются для лестниц с уклоном 1:2, а высотой 143 и 168 мм - с уклоном 1:1,5 (для подвальных, чердачных и других служебных лестниц).

3. Расход стали указан: в числителе - для ступени с монтажными петлями, в знаменателе - для ступени без монтажных петель.

В случае устройства в ступенях гнезд (вместо закладных изделий) для крепления ограждений или установки дополнительных закладных изделий (п. 1.5) расход стали на ступень, указанный в табл. 1, следует соответственно изменить.

4. Масса ступеней приведена для ступеней из тяжелого бетона средней плотностью 2400 кг/м, из легкого бетона и плотного силикатного бетона - 1800 кг/ м.

5. Допускается изготовлять ступени размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.88.

1.10. Ступени в зависимости от отделки верхних лицевых поверхностей изготовляют следующих видов:

- с гладкой поверхностью бетона на обычном цементе;

- с гладкой поверхностью декоративного конструкционного слоя на белом или цветном цементах;

- с шлифованной мозаичной поверхностью декоративного конструкционного слоя из бетона на обычном, белом или цветном цементах и на мраморном щебне.

Видимые нижние и торцевые поверхности ступеней предназначаются под окраску.

1.11. Для повышения износостойкости и уменьшения скользкости ступеней допускается устройство отдельных вставок из фрикционных и стойких к истиранию материалов в виде полос, замоноличенных в ступень в процессе ее формования.

1.12. Конструкция ступеней, а также арматурных и закладных изделий к ним приведены в ГОСТ 8717.1-84.

1.13. Ступени следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка ступени состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа ступени и габаритные размеры (значения которых округляют до целого числа): длину ступени или ширину лестничного марша (для ступеней типа ЛСВ), а ступеней высотой 168 или 143 мм и их высоту в сантиметрах.

Во второй группе указывают:

- для ступеней, изготовляемых из легкого бетона и плотного силикатного бетона, - вид бетона, обозначаемый соответственно прописными буквами Л и С;

- для бетонных основных ступеней (типа ЛС) - прописную букву Б.

В третьей группе (или во второй группе в случае, если обозначения характеристик ступени, приведенные в этой группе марки, отсутствуют) указывают:

- наличие в ступени закладных изделий или гнезд (п. 1.5), обозначаемых арабскими цифрами: 1 - для ступеней с закладными изделиями по ГОСТ 8717.1-84; 2, 3 и т.д. - для ступеней с дополнительными закладными изделиями или гнездами согласно проектной документации конкретного здания или сооружения;

- левое исполнение ступени (п. 1.6), обозначаемое строчной буквой - "л";

- вид отделки верхней лицевой поверхности ступени (за исключением гладкой поверхности бетона на обычном цементе, которую в марке не указывают), обозначаемый прописной буквой Г при гладкой поверхности декоративного конструкционного слоя бетона на белом или цветном цементах, Ш - при шлифованной мозаичной поверхности;

- дополнительные характеристики, обеспечивающие долговечность ступеней в условиях эксплуатации. Например: М - для ступеней, применяемых в районах с расчетной температурой наружного воздуха ниже минус 40°С; для ступеней, применяемых в условиях воздействия агрессивных сред, - характеристики степени плотности бетона. (Например П - повышенной плотности).

Пример условного обозначения (марки) ступени типа ЛС длиной 1500 мм, высотой 145 мм, изготовленной из тяжелого бетона, с закладными изделиями для крепления ограждения, с гладкой поверхностью декоративного конструкционного слоя бетона на белом цементе, предназначенной для лестницы с подъемом по часовой стрелке:



ЛС 15-1Гл



То же, ступени типа ЛС длиной 1200 мм, высотой 168 мм, изготовленной из тяжелого бетона, с гладкой верхней лицевой поверхностью бетона на обычном цементе:



ЛС12.17



То же, ступени типа ЛСВ длиной 1310 мм (предназначенной для маршей шириной 1200 мм), высотой 145 мм, изготовленной из легкого бетона, с шлифовальной мозаичной поверхностью декоративного конструкционного слоя бетона на цветном цементе и мраморном щебне:



ЛСВ12-Л-Ш



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



2.1. Ступени следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по чертежам, приведенным в ГОСТ 8717.1-84.

2.2. Ступени должны удовлетворять требованиям ГОСТ 13015.0-83:

- по заводской готовности;

- по прочности и трещиностойкости;

- по показателям фактической прочности бетона (в проектном возрасте и отпускной);

- по морозостойкости, водонепроницаемости и истираемости бетона;

- к качеству материалов, применяемых для приготовления бетона;

- к бетону, а также материалам для приготовления бетона ступеней, применяемых в условиях воздействия агрессивных сред;

- к качеству арматурных и закладных изделий и их положению в ступени;

- к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

- по отклонению толщины защитного слоя бетона;

- по применению форм для изготовления ступеней.

2.3. Ступени следует изготовлять из бетона класса по прочности на сжатие:

В25 - ступени для наружных лестниц зданий и сооружений, а также ступени из тяжелого бетона или плотного силикатного бетона, предназначенные для внутренних лестниц жилых зданий высотой до 5 этажей;

В15 - ступени для остальных лестниц зданий и сооружений.

Верхний слой бетона ступеней из легкого бетона, а также декоративный конструкционный слой ступеней следует изготовлять из тяжелого бетона или плотного силикатного бетона класса по прочности на сжатие В25.

Вид бетона и его класс по прочности на сжатие должны соответствовать указанным в заказе на изготовление ступеней.

2.4. Коэффициент вариации прочности бетона по сжатию в партии для ступеней высшей категории качества не должен быть более:

9% - для тяжелого и легкого бетонов;

10% - для плотного силикатного бетона.

2.5. Значение нормируемой отпускной прочности бетона ступеней в процентах от класса бетона по прочности на сжатие следует принимать равным:

70 - для ступеней из тяжелого или легкого бетона;

100 - для ступеней из плотного силикатного бетона.

При поставке ступеней в холодный период года допускается повышать значение нормируемой отпускной прочности бетона, но не более 85% класса по прочности на сжатие. Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.0-83.

(Измененная редакция, Изм.№ 1).

2.6. Средняя плотность легкого бетона и плотного силикатного бетона (в высушенном до постоянной массы состоянии) не должна быть менее 1800 кг/м.

2.7. Истираемость декоративного конструкционного слоя бетона на мраморном щебне не должна превышать 1,8 г/см.

Истираемость декоративного конструкционного слоя бетона ступеней высшей категории качества не должна превышать 1,6 г/см.

2.8. Форма и размеры сварных арматурных сеток и закладных изделий и их положение в ступенях должны соответствовать установленным ГОСТ 8717.1-84.

Форма и размеры дополнительных закладных изделий (п. 1.5) и их положение в ступенях должны соответствовать указанным в проектной документации здания или сооружения.

2.9. Арматурные стали должны удовлетворять требованиям государственных стандартов:

- стержневая арматурная сталь классов А-I и А-III - ГОСТ 5781-82;

- арматурная проволока класса Вр-I - ГОСТ 6727-80.

2.10. Арматуру в ступенях из плотного силикатного бетона, предназначенных для применения в помещениях с относительной влажностью внутреннего воздуха св. 60% или в неотапливаемых зданиях (сооружениях) и на открытом воздухе в нормальной и влажной зонах влажности, следует защищать от коррозии. Способ защиты арматуры должен соответствовать установленному проектной документацией (согласно требованиям СН 165-76) и указанному в заказе на изготовление ступеней.

2.11. Открытые поверхности стальных закладных изделий должны иметь антикоррозионное покрытие, вид и техническая характеристика которого должны соответствовать установленным проектом здания или сооружения согласно требованиям СНиП 2.03.11-85 и указанным в заказе на изготовление ступеней.

(Измененная редакция, Изм. № 1).

2.12. Значения действительных отклонений геометрических параметров ступеней не должны превышать предельных, указанных в табл. 2.



Таблица 2







Вид отклонения геометрического параметра



Геометрический параметр



Пред. откл., мм



Отклонение от линейного размера



Длина ступени



5





Высота ступени





2





Ширина ступени





3





Положение закладных изделий:








в плоскости ступени





5





из плоскости ступени





2



Отклонение от прямолинейности



Прямолинейность реального профиля поверхности ступени в любом сочетании на 1 м длины ступени



2





2.13. Категории бетонных поверхностей ступени:

- лицевой шлифованной мозаичной - А0 или А1;

- лицевой гладкой - А1 или А2;

- лицевой, предназначенной под окраску, - А3;

- нелицевой, не видимой в условиях эксплуатации, - А7.

Требования к качеству поверхностей и внешнему виду ступеней - по ГОСТ 13015.0-83 и настоящему стандарту.

2.13.1. Верхняя лицевая поверхность ступеней одной партии должна иметь одинаковый цвет и тон окраски.

Поверхность мозаичного декоративного конструкционного слоя должна иметь равномерное (или предусмотренное проектной документацией и заказом) распределение мраморного щебня. В первом случае участки без мраморного щебня площадью более 3 см не допускаются.

2.13.2. На поверхностях ступеней не допускаются трещины в бетоне, за исключением усадочных и других местных поверхностных технологических шириной не более 0,1 мм на нижней и торцевых поверхностях ступеней.

2.13.3. Ступени высшей категории качества должны иметь верхнюю лицевую поверхность шлифованную мозаичную или гладкую категории А1.



3. ПРАВИЛА ПРИЕМКИ



3.1. Ступени следует принимать партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

3.2. Ступени по показателям их прочности и трещиностойкости, по морозостойкости, водонепроницаемости и истираемости бетона следует принимать по результатам периодических испытаний.

3.3. Ступени по показателям прочности (классу по прочности на сжатие, отпускной прочности) и средней плотности бетона, соответствия арматурных и закладных изделий требованиям ГОСТ 8717.1-84, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует принимать по результатам приемосдаточных испытаний и контроля.

3.3.1. В случаях, если при проверке будет установлено, что фактическая отпускная прочность бетона ниже требуемой отпускной прочности, то ступени потребителю следует поставлять после достижения бетоном прочности, соответствующей классу бетона по прочности на сжатие.

3.3.2. При приемке ступеней по показателям точности геометрических параметров, ширины раскрытия усадочных трещин, категории бетонной поверхности следует применять выборочный одноступенчатый контроль.



4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ



4.1. Испытание ступеней нагружением для определения их прочности и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей классу бетона по прочности на сжатие.

Прочность и трещиностойкость ступеней следует контролировать по ГОСТ 8829-85.

4.1.1. Схемы опирания и загружения ступеней при испытании их нагружением приведены:

- типов ЛС, ЛСВ, ЛСП и ЛСН - на черт. 3;

- типоразмеров ЛСС12 и ЛСС15 - на черт. 4;

- типоразмера ЛСС24 - на черт. 5.

Основные параметры опирания и загружения ступеней и значения контрольных нагрузок при проверке прочности и трещиностойкости приведены в табл. 3 и 4.

4.2. Прочность бетона на сжатие следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава.

Допускается фактическую отпускную прочность бетона определять ультразвуковым методом по ГОСТ 17624-87 или другими методами, предусмотренными стандартами на методы испытаний бетона.

4.3. Морозостойкость бетона следует определять по ГОСТ 10060-87.

4.4. Водонепроницаемость бетона следует определять на серии образцов, изготовленных из бетонной смеси рабочего состава, согласно ГОСТ 12730.0-78 и ГОСТ 12730.5-84.

4.5. Среднюю плотность бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.6. Истираемость бетона ступеней следует определять по ГОСТ 13087-81.

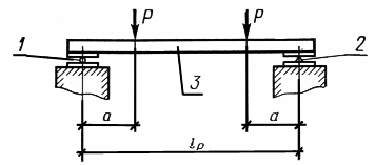

Черт. 3



Примечания:

1. Опоры, указанные на схеме опирания и загружения, установить под "постелью" ступени.

2. Вынос "хвоста" площадочного вкладыша и ступеней верхней и нижней фризовых опереть по всей поверхности.

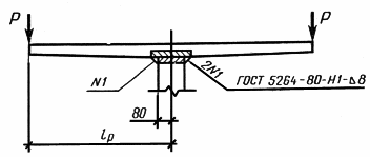

Черт. 4

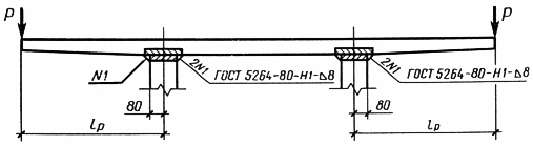

Черт. 5



4.7. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

4.8. Размеры ступеней, отклонение от прямолинейности их лицевых поверхностей, положение арматурных и закладных изделий, толщину защитного слоя бетона до арматуры, а также качество бетонных поверхностей, ширину раскрытия усадочных трещин и внешний вид ступеней следует проверять методами, установленными ГОСТ 13015.0-83.



Таблица 3

























Типо-

размер ступени





Номер чертежа





, мм





, мм



Контрольная нагрузка по проверке прочности



, кН (кгс)



Контрольная нагрузка по проверке трещино-





при которой ступень признается годной



при которой требуется повторное испытание ступени



стойкости ступени , кН (кгс)





=1,4



=1,6



=1,4



=1,6





ЛС11





920



230



1,52



(155)



1,86



(190)



<1,52;



1,26



(<155;



130)



<1,86;



1,57



(<190;



160)



0,78



(80)



ЛС12





1070



270



1,82



(185)



2,16



(220)



<1,82;



1,52



(<185;



155)



<2,16;



1,86



(<220;



190)



0,88



(90)



ЛС14





1220



310



2,06



(210)



2,45



(250)



<2,06;



1,77



(<210;



180)



<2,45;



2,11



(<250;



215)



0,98



(100)



ЛС15





1370



340



2,35



(240)



2,80



(285)



<2,35;



2,01



(<240;



205)



<2,80;



2,40



(<285;



245)



1,13



(115)



ЛС17





1520



380



2,75



(280)



(330)

3,24



<2,75;



2,35



(<280;



240)



<3,24;



2,75



(<330;



280)



1,32



(135)



ЛС23





2120



530



3,48



(355)



4,17



(425)



<3,48;



2,94



(<355;



300)



<4,17;



3,53



(<425;



360)



1,72



(175)



ЛС9.17





770



190



1,28



(130)



1,52



(155)



<1,28;



1,08



(<130;



110)



<1,52;



1,28



(<155;



130)



0,59



(60)



ЛС11.17





920



230



1,47



(150)



1,77



(180)



<1,47;



1,28



(<150;



130)



<1,77;



1,52



(<180;



155)



0,69



(70)



ЛС12.17





1070



270



1,72



(175)



2,06



(210)



<1,72;



1,47



(<175;



150)



<2,06;



1,77



(<210;



180)



0,83



(85)



ЛСВ11





920



230



1,23



(125)



1,47



(150)



<1,23;



1,03



(<125;



105)



<1,47;



1,23



(<150;



125)



0,59



(60)



ЛСВ12





1070



270



1,42



(145)



1,67



(170)



<1,42;



1,23



(<145;



125)



<1,67;



1,42



(<170;



145)



0,69



(70)



ЛСВ14





1220



310



1,57



(160)



1,86



(190)



<1,57;



1,32



(<160;



135)



<1,86;



1,57



(<190;



160)



0,78



(80)



ЛСВ15





1370



340



1,82



(185)



2,16



(220)



<1,82;



1,52



(<185;



155)



<2,16;



1,82



(<220;



185)



0,88



(90)



ЛСВ17





1520



380



2,11



(215)



2,50



(255)



<2,11;



1,82



(<215;



185)



<2,50;



2,11



(<255;



215)



1,03



(105)



ЛСВ23





2120



530



2,70



(275)



3,19



(325)



<2,70;



2,31



(<275;



235)



<3,19;



2,70



(<325;



275)



1,32



(135)



ЛСВ9.17





770



190



1,03



(105)



1,23



(125)



<1,03;



0,88



(<105;



90)



<1,23;



1,03



(<125;



105)



0,49



(50)



ЛСВ11.17





920



230



1,23



(125)



1,47



(150)



<1,23;



1,03



(<125;



105)



<1,47;



1,23



(<150;



125)



0,58



(60)



ЛСВ12.17





1020



270



1,28



(130)



1,52



(155)



<1,28;



1,08



(<130;



110)



<1,52;



1,28



(<155;



130)



0,64



(65)



ЛСП11





920



230



1,52



(155)



1,82



(185)



<1,52;



1,28



(<155;



130)



<1,82;



1,52



(<185;



155)



0,73



(75)



ЛСП12







1070



270



1,72



(175)



2,01



(205)



<1,72;



1,47



(<175;



150)



<2,01;



1,72



(<205;



175)



0,83



(85)



ЛСП14





1220



310



1,91



(195)



2,26



(230)



<1,91;



1,62



(<195;



165)



<2,26;



1,91



(<230;



195)



0,98



(100)



ЛСП15





1370



340



2,11



(215)



2,45



(250)



<2,11;



1,82



(<215;



185)



<2,45;



2,06



(<250;



210)



1,03



(105)



ЛСП17





1520



380



2,40



(245)



2,85



(290)



<2,40;



2,06



(<245;



210)



<2,85;



2,40



(<290;



245)



1,23



(125)



ЛСП23





2120



530



2,94



(300)



3,48



(355)



<2,94;



2,50



(<300;



255)



<3,48;



2,94



(<355;



300)



1,47



(150)



ЛСП9.17





770



190



1,37



(140)



1,67



(170)



<1,37;



1,18



(<140;



120)



<1,67;



1,42



(<170;



145)



0,69



(70)



ЛСП11.17





920



230



1,52



(155)



1,86



(190)



<1,52;



1,28



(<155;



130)



<1,86;



1,57



(<190;



160)



0,73



(75)



ЛСП12.17





1070



270



1,72



(175)



2,06



(210)



<1,72;



1,47



(<175;



150)



<2,06;



1,77



(<210;



180)



0,83



(85)



ЛСН11





920



230



1,23



(125)



1,47



(150)



<1,23;



1,08



(<125;



110)



<1,47;



1,28



(<150;



130)



0,64



(65)



ЛСН12





1070



270



1,42



(145)



1,67



(170)



<1,42;



1,23



(<145;



125)



<1,67;



1,42



(<170;



145)



0,73



(75)



ЛСН14





1220



310



1,62



(165)



1,91



(195)



<1,62;



1,37



(<165;



140)



<1,91;



1,62



(<195;



165)



0,83



(85)



ЛСН15





1370



340



1,86



(190)



2,16



(220)



<1,86;



1,57



(<190;



160)



<2,16;



1,82



(<220;



185)



0,98



(100)



ЛСН17





1520



380



2,16



(220)



2,55



(260)



<2,16;



1,82



(<220;



185)



<2,55;



2,16



(<260;



220)



1,13



(115)



ЛСН23





2120



530



2,80



(285)



3,24



(330)



<2,80;



2,35



(<285;



240)



<3,24;



2,75



(<330;



280)



1,44



(150)



ЛСН9.14





770



190



1,08



(110)



1,62



(165)



<1,08;



0,93



(<110;



95)



<1,62;



1,37



(<165;



140)



0,54



(55)



ЛСН11.14





920



230



1,28



(130)



1,47



(150)



<1,28;



1,08



(<130;



110)



<1,47;



1,28



(<150;



130)



0,64



(65)



ЛСН12.14





1070



270



1,47



(150)



1,72



(175)



<1,47;



1,28



(<150;



130)



<1,72;



1,47



(<175;



150)



0,73



(75)







Таблица 4



























Типо-

размер ступени





Номер чертежа





, мм





, мм



Контрольная нагрузка по проверке прочности



, кН (кгс)



Контрольная нагрузка по проверке трещино-





при которой ступень признается годной



при которой требуется повторное испытание ступени



стойкости ступени , кН (кгс)





=1,25



=1,6



=1,25



=1,6





ЛСС12



4



590



-



5,35



(545)



6,87



(700)



<5,35;



4,56



(<545;



465)



<6,87;



5,84



(<700;



595)



3,48



(355)



ЛСС15





750



-



4,71



(480)



6,08



(620)



<4,71;



4,02



(<480;



410)



<6,08;



5,15



(<620;



525)



3,09



(315)



ЛСС24



5



590



-



5,35



(545)



6,87



(700)



<5,35;



4,65



(<545;



465)



<6,87;



5,84



(<700;



595)



3,48



(355)





Примечания к табл. 3 и 4:

1. Значения контрольных нагрузок указаны без учета веса ступени.

2. Значение коэффициента принимают в зависимости от возможного характера разрушения ступени согласно ГОСТ 8829-85.

3. Значение нагрузки при появлении первой трещины, при которой ступени типов ЛС, ЛСВ, ЛСП и ЛСН признают годными, должно быть больше или равно контрольной за вычетом веса ступени.



5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



5.1. Маркировка ступеней - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на нелицевых поверхностях ступеней.

Допускается по соглашению изготовителя с потребителем и проектной организацией - автором проекта конкретного здания или сооружения вместо марок наносить на ступени их сокращенные условные обозначения, принятые в проектной документации.

5.2. Требования к документу о качестве ступеней, поставляемых потребителю, - по ГОСТ 13015.3-81.

5.3. Транспортировать и хранить ступени следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

5.3.1. Ступени следует транспортировать и хранить в контейнерах или пакетах.

Допускается хранить ступени и их перевозить без применения контейнеров. В этом случае ступени должны быть уложены в штабель, вплотную одна к другой. Подкладки под нижний ряд ступеней и прокладки между рядами должны быть уложены на расстоянии 200 мм от торцов или в местах расположения монтажных петель. Число рядов ступеней в штабеле не должно превышать пяти.

5.3.2. При перевозке ступени следует укладывать правильными рядами продольной осью в направлении движения транспортных средств.

5.3.3. Грузовые стропы и другие захватные приспособления, применяемые для погрузки, разгрузки и складирования ступеней, в местах соприкосновения их со ступенями должны иметь мягкое покрытие.



ПРИЛОЖЕНИЕ

Справочное



СХЕМЫ РАСПОЛОЖЕНИЯ СТУПЕНЕЙ

ТИПОВ ЛС, ЛСВ, ЛСП И ЛСН В ЛЕСТНИЧНОМ МАРШЕ

Междуэтажные и этажные площадки



Верхняя площадка





1 - нижняя фризовая ступень (ЛСН); 2 - верхняя фризовая ступень (ЛСВ);

3 - основная ступень (ЛС); 4 - площадочный вкладыш (ЛСП)































Текст документа сверен по:

официальное издание

М.:  Издательство стандартов,

1993
