ГОСТ 6482-88. Трубы железобетонные безнапорные. Технические условия

ГОСТ 6482-88. Трубы железобетонные безнапорные. Технические условия
ГОСТ 6482-88 устанавливает требования к изготовлению труб железобетонных безнапорных раструбных и фальцевых из тяжелого бетона, применяемых для сооружения подземных трубопроводов для транспортирования бытовых, атмосферных сточных, подземных вод и производственных жидкостей, не агрессивных к бетону и резиновым уплотняющим кольцам. В случае агрессивности транспортируемой жидкости или грунтов следует руководствоваться дополнительными требованиями, установленными в проектной документации. ГОСТ 6482-86 действует с 01.01.90г.





ГОСТ 6482-88 Трубы железобетонные безнапорные. Технические условия (Разделы 1-4, Приложение 1)

ГОСТ 6482-88 Трубы железобетонные безнапорные. Технические условия (Приложение 2)





ГОСТ 6482-88

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫЕ

Технические условия

Reinforced concrete non-pressure pipes.

Specifications





ОКП 58 6221



Дата введения 1990-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным научно-исследовательским институтом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Госстроя СССР

ИСПОЛНИТЕЛИ В.И.Мелихов, канд.техн.наук; К.А.Маврин, канд.техн.наук (руководители темы); Ю.А.Куприков; Э.И.Гомзина; Н.К.Козеева; Л.П.Фомичева; А.Л.Ционский, канд.техн.наук; А.Е.Шмурнов, канд.техн.наук; В.С.Широков, канд.техн.наук; М.Г.Коревицкая, канд.техн.наук; М.И.Токарь, канд.техн.наук; Т.А.Клейман; А.Г.Зорич; Л.П.Хлюпин; Н.Л.Рипс; В.П.Пономарев; В.М.Варешкин; Г.А.Хау; П.И.Кривошеев; В.Я.Бачинский; Д.Г.Вальчук; Е.В.Рудемино-Дусятский; Р.М.Колтовская; В.И.Пименова; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 30.09.88 N 200

3. Взамен ГОСТ 6482.0-79, ГОСТ 6482.1-79

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка



Номер пункта, подпункта, приложения



ГОСТ 8.326-78



3.11



ГОСТ 166-80



3.11



ГОСТ 868-82



3.11



ГОСТ 2405-80



3.2.1



ГОСТ 5781-82



1.3.8, приложение 2



ГОСТ 5916-70



Приложение 2



ГОСТ 5927-70



Приложение 2



ГОСТ 6727-80



1.3.8, приложение 2



ГОСТ 7502-80



3.11



ГОСТ 7805-70



Приложение 2



ГОСТ 8829-85



3.1



ГОСТ 10060-87



3.7



ГОСТ 10180-78



3.3



ГОСТ 10922-75



1.3.10, 3.8



ГОСТ 11371-78



Приложение 2



ГОСТ 12730.0-78



3.5, 3.6



ГОСТ 12730.3-78



3.6



ГОСТ 12730.5-84



3.5



ГОСТ 13015.0-83



1.3.3, 1.3.5



ГОСТ 13015.1-81



2.1



ГОСТ 13015.2-83



1.5.1



ГОСТ 13015.4-84



4.1



ГОСТ 14098-85



Приложение 2



ГОСТ 14968-69



3.1.4



ГОСТ 17624-87



3.3



ГОСТ 17625-83



3.9



ГОСТ 21780-83



1.13.4



ГОСТ 22690.0-77 -





ГОСТ 22690.4-77



3.3



ГОСТ 22904-78



3.9



ГОСТ 23009-78



1.2. 7



ГОСТ 25706-83



3.1.4



ГОСТ 26433.0-85



3.10



ГОСТ 26433.1-89



3.10



ГОСТ 26633-85



1.3.4





Настоящий стандарт распространяется на железобетонные безнапорные раструбные и фальцевые трубы (далее - трубы) с круглым отверстием, изготовляемые из тяжелого бетона и предназначенные для прокладки подземных трубопроводов, транспортирующих самотеком бытовые жидкости и атмосферные сточные воды, а также подземные воды и производственные жидкости, не агрессивные к железобетону и уплотняющим резиновым кольцам.

Если транспортируемая жидкость или грунты являются агрессивными по отношению к железобетону или уплотняющим резиновым кольцам, то трубы и резиновые кольца должны удовлетворять дополнительным требованиям, установленным в проекте трубопровода.

Стандарт не распространяется на железобетонные водопропускные трубы, укладываемые под насыпями железных и автомобильных дорог.



1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



1.1. Трубы следует изготовлять в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.



1.2. Основные параметры и размеры



1.2.1. Трубы подразделяются на типы:

Т - цилиндрические раструбные со стыковыми соединениями, уплотняемыми герметиками или другими материалами;

ТП - то же, с подошвой;

ТБ - цилиндрические раструбные с упорным буртиком на стыковой поверхности втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами;

ТБП - то же, с подошвой;

ТС - цилиндрические раструбные со ступенчатой стыковой поверхностью втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами;

ТСП - то же, с подошвой;

ТФП - цилиндрические фальцевые с подошвой и стыковыми соединениями, уплотняемыми герметиками или другими материалами.

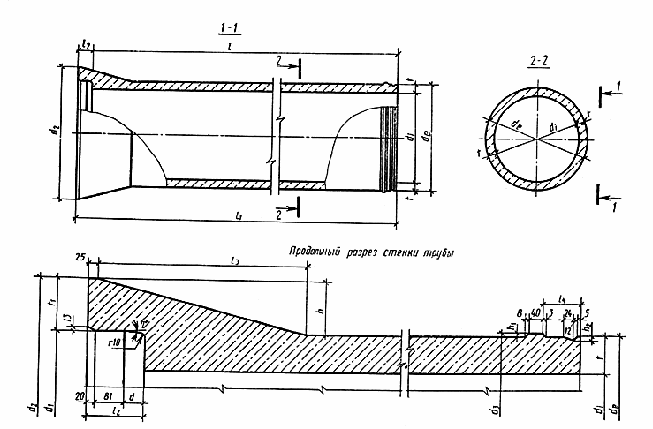

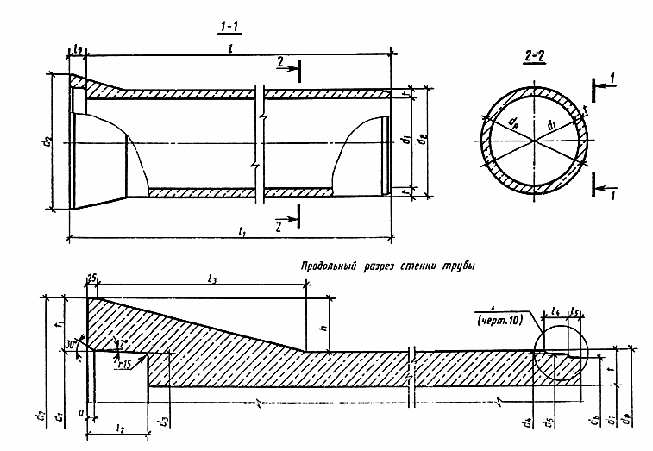

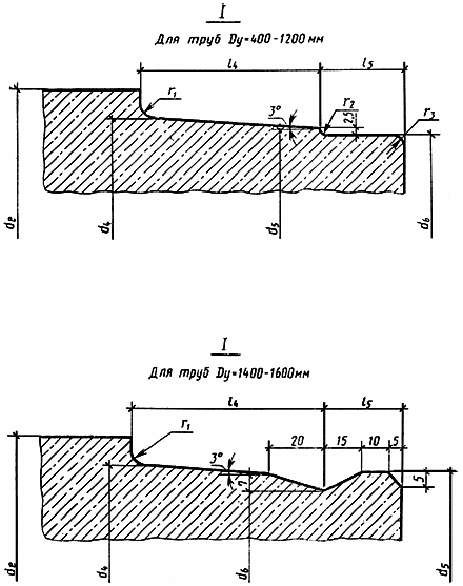

1.2.2. Форма, размеры и показатели материалоемкости труб должны соответствовать указанным в приложении 1.



1.2.3. Трубы подразделяют на три группы по несущей способности:

первую - при расчетной высоте засыпки грунтом 2 м;

вторую - при расчетной высоте засыпки грунтом 4 м;

третью - при расчетной высоте засыпки грунтом 6 м.

Допускается для конкретных условий строительства трубопровода применять трубы при другой расчетной высоте засыпки грунтом.



1.2.4. Прочностные характеристики труб должны обеспечивать их эксплуатацию при расчетной высоте засыпки грунтом в усредненных условиях, которым соответствуют:

основание под трубой - грунтовое плоское для труб без подошвы диаметрами условного прохода (Dу) до 500 мм включ. и труб с подошвой всех диаметров или грунтовое профилированное с углом охвата 90° для труб без подошвы Dу более 500 мм;

засыпка - грунтом плотностью 1,8 т/мс нормальным уплотнением для труб без подошвы Dу до 800 мм включ. и труб с подошвой всех диаметров или повышенным уплотнением для труб без подошвы Dу более 800 мм;

временная нагрузка на поверхности земли НГ-60.

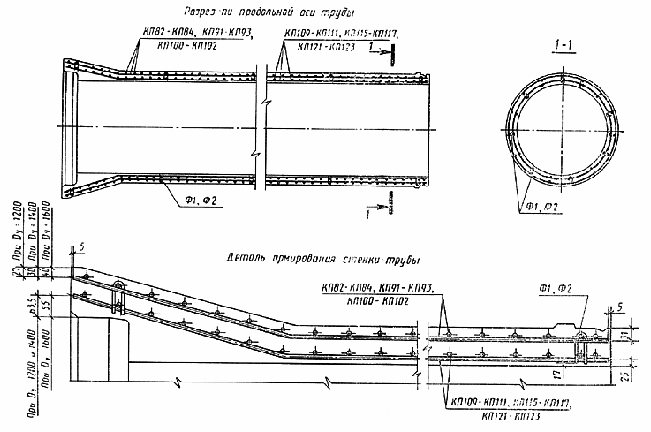

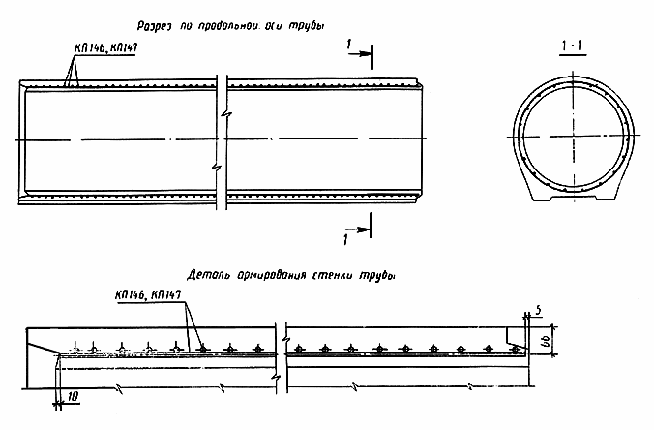

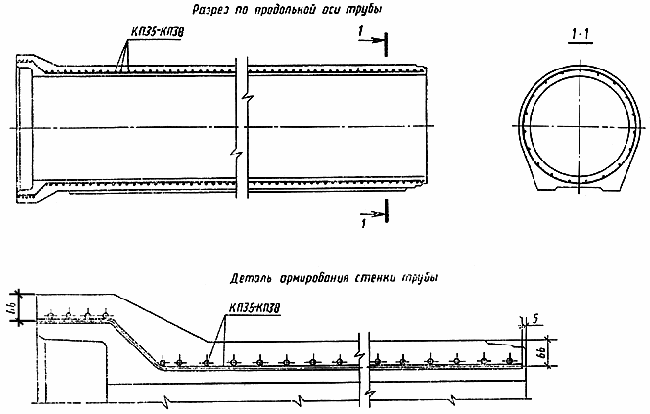

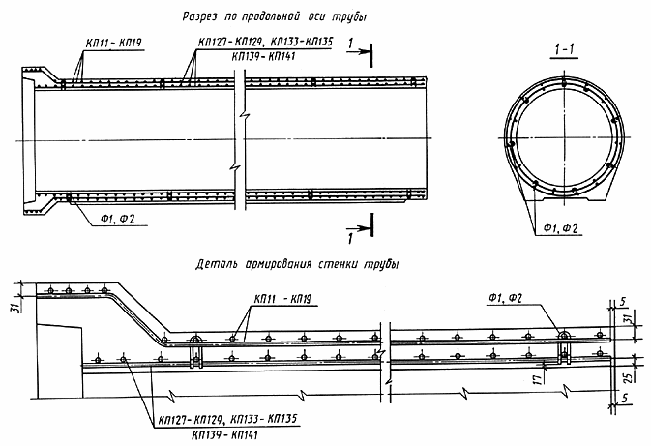

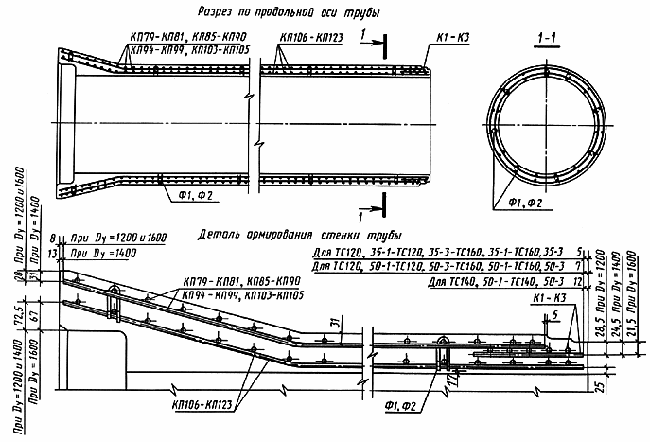

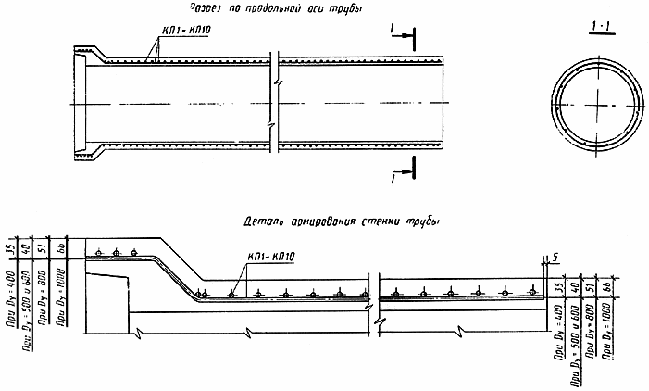

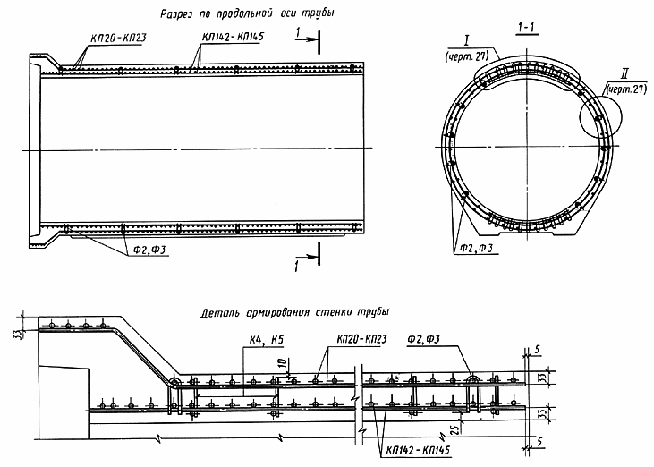

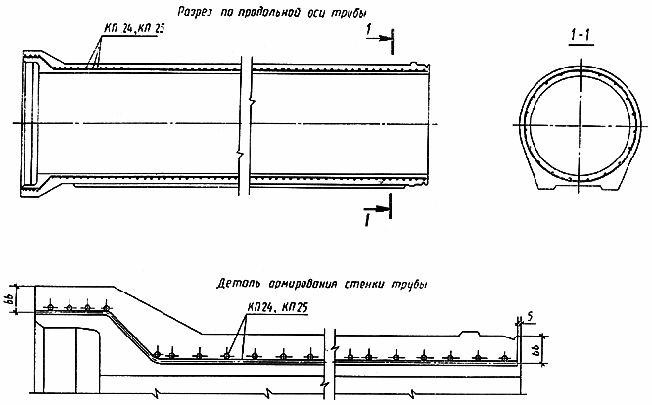

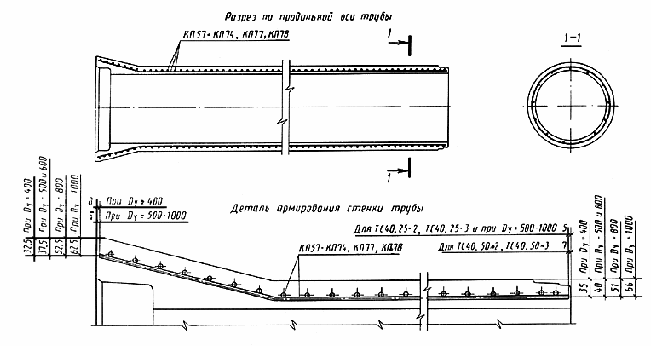

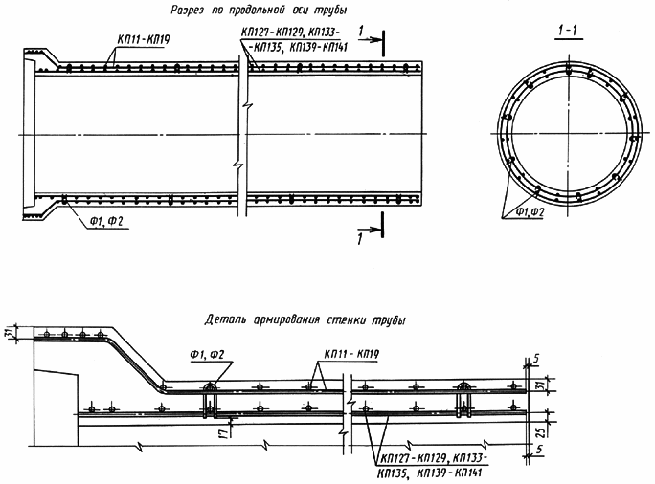

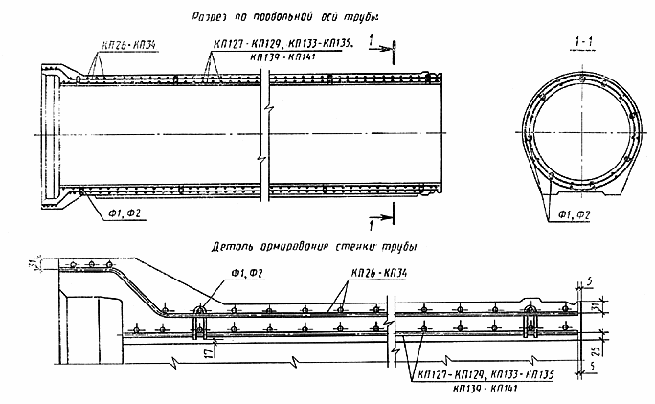

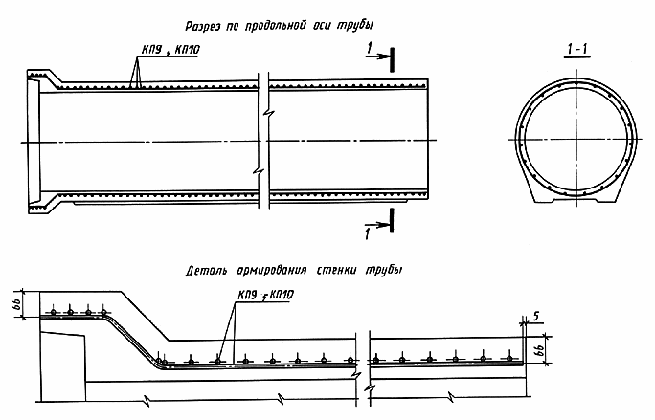

1.2.5. Армирование труб, в зависимости от их несущей способности, а также арматурные изделия труб приведены в приложении 2.



1.2.6. Резиновые кольца круглого сечения, применяемые для стыковых соединений, изготовляют в соответствии с требованиями нормативно-технической документации (НТД) на эти кольца. Размеры колец в нерастянутом состоянии должны соответствовать указанным в табл. 1.



Таблица 1

мм









Размеры резиновых колец для стыков труб









Внутренний диаметр



Диаметр поперечного

сечения



400



450







500



545







600



660







800



835







1000



1035



24



1200



1230







1400



1440











1600



1650











2000



2070







30



2400



2480













1.2.7. Трубы обозначают марками в соответствии с требованиями ГОСТ 23009. Марка труб состоит из буквенно-цифровых групп, разделенных дефисом.

Первая группа содержит обозначение типа трубы, ее диаметр условного прохода в сантиметрах и полезную длину в дециметрах.

Во второй группе указывают несущую способность, обозначаемую арабской цифрой.

Пример условного обозначения (марки трубы типа Т, 600 мм, полезной длиной 5000 мм, третьей группы по несущей способности:

Т60.50-3

То же, трубы типа ТС, 1000 мм, полезной длиной 3500 мм, второй группы по несущей способности:

ТС100.35-2



1.3. Характеристики



1.3.1. Трубы должны быть прочными и трещиностойкими и при испытании их нагружением выдерживать контрольные нагрузки, указанные в табл. 2.



Таблица 2























Контрольная равномерно распределенная нагрузка на метр

полезной длины трубы , кН/м (тс/м)



, мм



по проверке прочности



по проверке трещиностойкости









Группа по несущей способности







первая



вторая



третья







вторая



третья





400





-







32,4(3,3)







47,1(4,8)





-







17,8(1,8)







25,9(2,6)





500





-







41,2(4,2)







53,0(5,4)





-







22,7(2,3)







29,2(3,0)





600





-







42,2(4,3)







53,9(5,5)





-







23,2(2,4)







29,6(3,0)



800





-



62,8(6,4)



78,5(8,0)





-



34,5(3,5)





43,2(4,4)



1000





-



66,7(6,8)





92,2(9,4)







-



36,7(3,7)





50,7(5,2)





1200



51,0(5,2)





80,4(8,2)





127,5(13,0)





28,0(2,9)





44,2(4,5)





70,1(7,1)





1400



61,8(6,3)





93,2(9,5)





133,4(13,6)





34,0(3,5)





51,3(5,2)





73,4(7,5)





1600



74,5(7,6)





104,0(10,6)





156,9(16,0)





41,0(4,2)





57,2(5,8)





86,3(8,8)





2000



99,0(10,1)





132,4(13,5)







-



54,5(5,6)





72,8(7,4)







-



2400



127,5(13,0)



156,9(16,0)





-



70,1(7,1)



86,3(8,8)





-





1.3.2. Трубы должны быть водонепроницаемыми и выдерживать внутреннее испытательное гидростатическое давление, равное 0,05 МПа (0,5 кгс/см).

1.3.3. Трубы должны удовлетворять требованиям ГОСТ 13015.0:

по показателям фактической прочности бетона (в проектном возрасте и отпускной);

по морозостойкости бетона;

по отклонению от толщины защитного слоя бетона до арматуры;

к маркам стали для арматурных изделий.



1.3.4. Трубы следует изготовлять из тяжелого бетона по ГОСТ 26633 класса по прочности на сжатие В25.



1.3.5. Нормируемую отпускную прочность бетона труб принимают равной 70% класса бетона по прочности на сжатие.

Указанную нормируемую отпускную прочность бетона на сжатие допускается уменьшать или увеличивать в соответствии с требованиями ГОСТ 13015.0.



1.3.6. Водонепроницаемость бетона труб должна соответствовать марке по водонепроницаемости W4.



1.3.7. Водопоглощение бетона труб не должно быть более 6 % по массе.



1.3.8. Для армирования труб следует применять:

стержневую горячекатаную арматурную сталь классов А-I и А-III по ГОСТ 5781;

проволоку класса Вр-I по ГОСТ 6727.

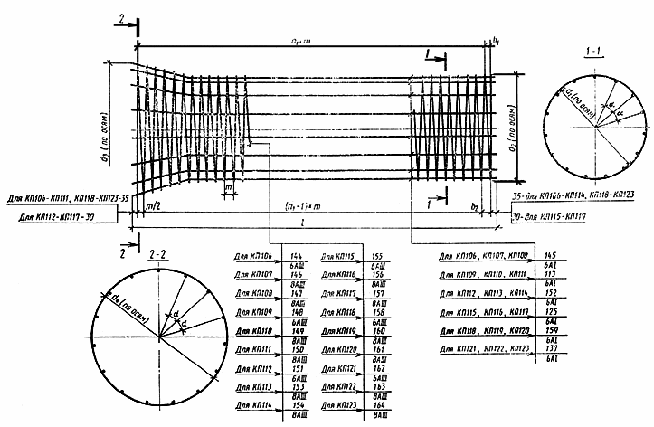

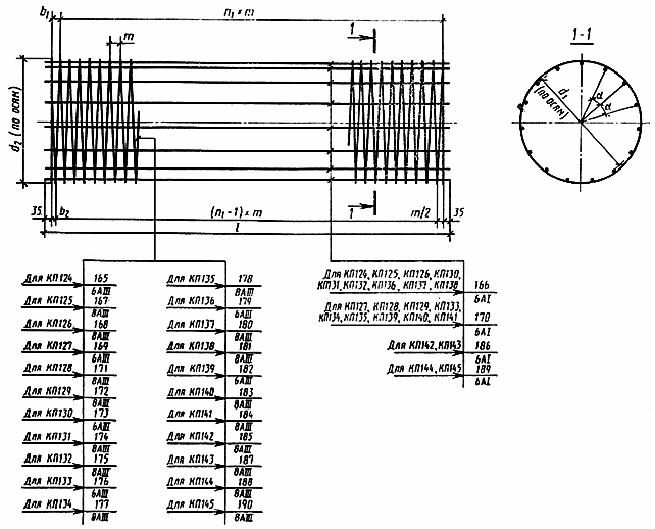

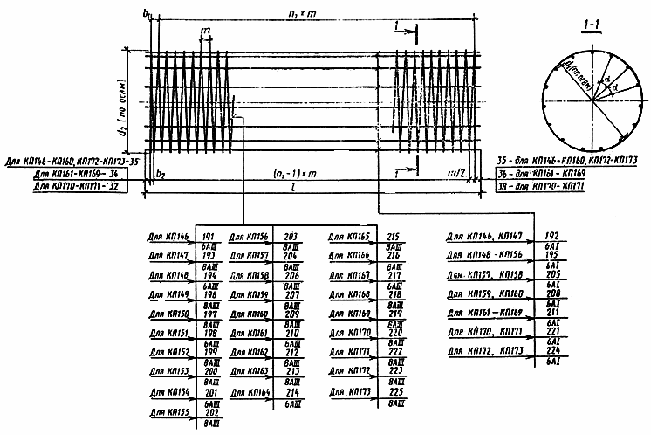

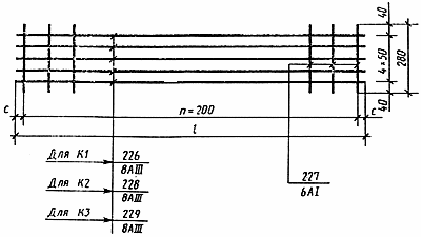

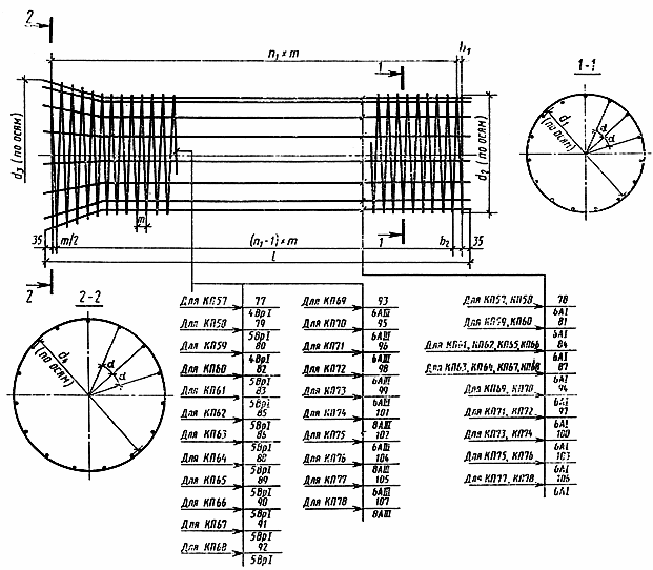

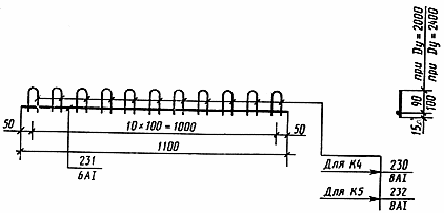

1.3.9. Форма и размеры арматурных изделий и их положение в трубах должны соответствовать указанным в приложении 2.



1.3.10. Сварные арматурные изделия должны удовлетворять требованиям ГОСТ 10922 и настоящего стандарта.



1.3.11. Отклонения от номинального диаметра и длины каркаса, шаг спиральной арматуры каркасов не должны превышать ±5 мм.

Отклонения по числу шагов спиральной арматуры каркасов не должны превышать:

±2 - для труб полезной длины 5 м;

±1 - для труб полезной длины 2,5 или 3,5 м.

1.3.12. Значения действительных отклонений геометрических параметров труб не должны превышать предельных, указанных в табл. 3.

Таблица 3

мм

























Предельное отклонение номинального значения





















внутрен-

него

диаметра

трубы





толщины

стенки

трубы













длины

трубы















наружно-

го диа-

метра

втулоч-

ного конца труб

типов

Т иТП





наруж-

го диа-

метра

втулоч-

ного

конца

и бур-

тика

труб

типов

ТБ,ТБП,

ТС и

ТСП





внутреннего

диаметра

раструба

труб типов



глубины

растру-

ба тру-

бы





диаметра

конусной

части

фальцев





глу-

бины

фа-

льцев



























Т и ТП





ТБ, ТС, ТБП, ТСП















1



2



3



4



5



6



7



8



9



10



11



400

500



±4













±4





±2



±4



±2















600

800





±5



-4

+5











±5







±5







+10



-







-



1000





-5





1200

1400

1600





±6



-5

+6



+20

-10





±6



±3





±6







±3









±2





±2



2000



±8



-6







±8







±8











±4







2400





+8





±6









Примечания:

1. Размеры труб, которые не приведены в табл. 3, являются справочными для изготовления форм.

2. Для труб типа Т, 1600 мм допускается принимать предельные отклонения геометрических параметров, отличные от указанных в табл. 3, на основании расчета точности стыкового соединения по ГОСТ 21780-83 и при обеспечении выполнения требований настоящего стандарта по прочности и трещиностойкости труб.

1.3.13. Отклонения от перпендикулярности торцевой поверхности к продольной оси фальцевых труб не должны превышать, мм:

10 - для труб диаметрами условного прохода 1000 - 1600 мм;

12 - для труб диаметрами условного прохода 2000 - 2400 мм.



1.3.14. Размеры раковин, местных наплывов и впадин на поверхности труб и их торцах, а также околов бетона не должны превышать указанных в табл. 4.



Таблица 4

мм













Вид поверхности

трубы



Диаметр или наи-

больший размер

раковины



Высота местного

наплыва (выступа)

или глубины впа-

дины



Глубина

околов

бетона

торцов



Суммарная длина

околов бетона

торцов на 1 м

ребра



Наружная и внутренняя





15





5





-





-



Стыковая для труб типов ТБ, ТБП, ТС, ТСП





6



3 (впадины)

2 (наплыва)



-



-



Торцевая











15









5









5







50









Примечание. Раковины на трубах, размеры которых превышают указанные в табл. 4, устраняют путем заделки раствором состава по массе 1:2 (цемент:песок).



1.3.16. Трещины на поверхностях труб не допускают, за исключением усадочных шириной не более 0,05 мм.



1.4. Комплектность



1.4.1. Трубы типов ТБ, ТБП, ТС и ТСП поставляют потребителю в комплекте с резиновыми уплотняющими кольцами.



1.5. Маркировка



1.5.1. Маркировка труб - по ГОСТ 13015.2.

Маркировочные надписи следует наносить на наружную поверхность раструба или одного из концов фальцевой трубы.



2. ПРИЕМКА



2.1. Приемка труб - по ГОСТ 13015.1 и настоящему стандарту. При этом трубы принимают:

по результатам периодических испытаний - по показателям прочности трещиностойкости и водонепроницаемости труб, а также морозостойкости, водонепроницаемости и водопоглощения бетона;

по результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия арматурных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонной поверхности, ширины усадочных трещин.

В процессе серийного производства периодические испытания труб нагружением для контроля их прочности и трещиностойкости могут не проводиться, если осуществляется неразрушающий контроль этих показателей по ГОСТ 13015.1.



2.2. Периодические испытания труб по прочности и трещиностойкости проводят: 400-1600 мм - раз в 3 мес, 2000 и 2400 мм - раз в 6 мес

.

2.3. Периодические испытания труб на водонепроницаемость, а также бетона труб на водонепроницаемость и водопоглощение проводят раз в 3 мес.



2.4. Трубы по показателям точности геометрических параметров, качества поверхностей (кроме стыковой поверхности раструба и втулочной части труб типов ТБ, ТС, ТБП и ТСП) и толщины защитного слоя бетона до арматуры следует принимать по результатам выборочного контроля.

Трубы типов ТБ, ТС, ТБП и ТСП по размерам и качеству стыковой поверхности раструба и втулочной части следует принимать по результатам сплошного контроля. Допускается осуществлять приемку этих труб по размерам стыковой поверхности раструба и втулочной части по результатам выборочного контроля, если осуществляется операционный контроль соответствующих размеров собранных форм перед формованием.



3. МЕТОДЫ КОНТРОЛЯ



3.1. Испытания труб нагружением для контроля их прочности и трещиностойкости проводят в соответствии с требованиями ГОСТ 8829 и настоящего стандарта.



3.1.1. Испытанию подвергают целую трубу или вырезанный из ее цилиндрической части отрезок длиной не менее 1 м.

Для испытания может быть использована труба, прошедшая гидростатическое испытание на водонепроницаемость.



3.1.2. Схемы опирания и нагружения труб приведены:

раструбных - на черт. 1;

фальцевых - на черт. 2.

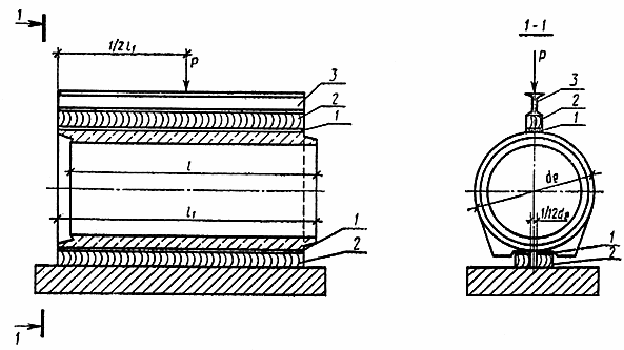

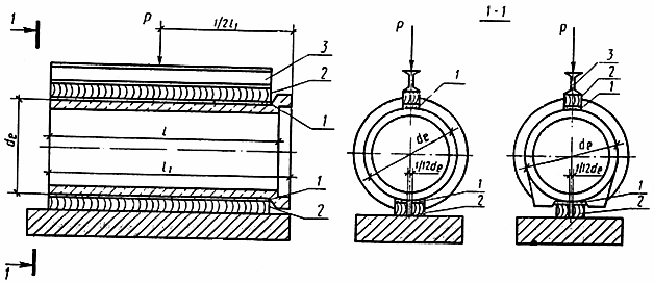

Схема испытания раструбной трубы

1 - резиновая прокладка или цементный раствор; 2 - деревянные бруски; 3 - стальная траверса

Черт. 1



Трубу устанавливают горизонтально на два деревянных бруса, уложенных параллельно продольной оси трубы на неподвижное основание. Сверху на трубу устанавливают деревянный брус вдоль верхней образующей цилиндрической части, на него ставят стальную траверсу.

С целью равномерной передачи нагрузки на трубу под верхний брус и на нижние бруски укладывают выравнивающий слой цементного раствора или полосы листовой резины толщиной 20-30 мм. Резиновые полосы должны иметь твердость по Шору от 45 до 60.

Деревянные бруски должны быть сечением 100х100 мм.

Жесткость траверсы должна быть такой, чтобы ее прогиб при максимальном нагружении не превышал 1/720 длины испытываемой трубы.



Схема испытания фальцевой трубы

1 - резиновая прокладка или цементный раствор; 2 - деревянные бруски; 3 - стальная траверса

Черт. 2



3.1.3. Испытательное оборудование должно обеспечивать погрешность измерения нагрузки не более 3%.



3.1.4. Нагружение при испытании проводят ступенями равномерно, наращивая нагрузку в течение 2-3 мин до достижения 0,1 контрольной (по проверке точности), указанной в табл. 2, и поддерживая ее в течение 10 мин. При достижении нагрузки, равной контрольной (по проверке трещиностойкости), измеряют наибольшую ширину раскрытия трещин измерительными лупами по ГОСТ 25706-83 или микроскопами по ГОСТ 14968.



3.1.5. Прочность труб оценивают значением нагрузки, вызывающей одно из нижеследующих состояний, которые свидетельствуют, что сопротивление трубы действию этой нагрузки исчерпано:

1) текучесть спиральной арматуры, что в трубах с двойным каркасом характеризуется шириной раскрытия трещин более 1,5 мм; в трубах с одинарным каркасом - шириной раскрытия трещин более 2,0 мм;

2) раздробление бетона от сжатия;

3) разрыв спиральной арматуры;

4) отрыв арматуры в шелыге или лотке трубы.



3.1.6. Трубу считают выдержавшей испытание на прочность, если разрушение ее не произошло при контрольной нагрузке, указанной в табл. 2.



3.1.7. Трубу считают выдержавшей испытание на трещиностойкость, если наибольшая ширина раскрытия трещин на поверхности трубы при нагрузке, указанной в табл. 2, окажется не более 0,2 мм.



3.2. Гидростатическое испытание труб типов ТБ, ТБП, ТС, ТСП на водонепроницаемость следует проводить на установках, имеющих заглушки со стыками, конструкция которых аналогична конструкции стыкового соединения, принятого для труб указанных типов.

Испытание труб типов Т, ТП и ТФП следует проводить на установках с плоскими заглушками.



3.2.1. Для испытания на водонепроницаемость отобранную трубу герметически закрывают с обоих концов заглушками и наполняют водой, не допуская образования "воздушных мешков", затем в течение 1 мин равномерно повышают давление до 0,05 МПа (0,5 кгс/см) и выдерживают трубу под этим давлением 10 мин.

Значение давления определяют на уровне шелыги трубы манометром по ГОСТ 2405. Допускается перед испытанием замачивать трубы в течение 48 ч в ванне или на испытательном стенде путем заполнения их водой.

3.2.2. Трубы считают выдержавшими испытание на водонепроницаемость, если к моменту его окончания не будет обнаружено просачивание воды сквозь стенку в виде течи или отдельных капель.



Появление сырых пятен на наружной поверхности трубы не может служить основанием для браковки трубы.



3.3. Прочность бетона на сжатие следует определять по ГОСТ 10180.

При испытании труб неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690.0 - ГОСТ 22690.4.



3.4. Для оценки прочности бетона труб результаты испытаний вибрированных образцов-кубов умножают на переводной коэффициент, значение которого устанавливают опытным путем, в зависимости от технологии изготовления труб.



3.5. Водонепроницаемость бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на образцах, изготовленных вибрированием из бетонной смеси рабочего состава.



3.6. Водопоглощение бетона труб следует определять по ГОСТ 12730.0 и ГОСТ 12730.3 на образцах, отобранных из разных мест трубы. Допускается использовать образцы трубы, испытанной на прочность. Образцы должны быть без видимых трещин.



3.7. Морозостойкость бетона труб следует определять по ГОСТ 10060 на образцах, изготовленных вибрированием из бетонной смеси рабочего состава.



3.8. Сварные арматурные изделия следует контролировать по ГОСТ 10922.



3.9. Размеры и положение арматурных каркасов, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.



3.10. Размеры, отклонения от перпендикулярности торцевых плоскостей и качество поверхностей труб проверяют методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.



3.11. Геометрические размеры контролируют металлическими рулетками по ГОСТ 7502, штангенциркулем по ГОСТ 166, нутромером по ГОСТ 868.

Все применяемые средства измерения должны быть не ниже 2-го класса точности.

Допускается применять специальные нестандартизованные средства измерения геометрических размеров, прошедшие метрологическую аттестацию в соответствии с ГОСТ 8.326.



3.12. Размеры труб проверяют следующим образом:

толщину стенок на концах труб измеряют в четырех местах по двум взаимно перпендикулярным диаметрам;

наружные диаметры втулочного конца раструбных труб и их буртика, внутренний диаметр и глубину раструба измеряют по двум взаимно перпендикулярным диаметрам (максимальному и минимальному). Внутренний диаметр раструба следует измерять в средней части его глубины ();



внутренний диаметр цилиндрической части труб измеряют по двум взаимно перпендикулярным диаметрам - максимальному и минимальному - на расстоянии 0,2-0,4 м от торца трубы;

диаметры и глубину фальцев в фальцевых трубах измеряют по двум взаимно перпендикулярным диаметрам. Диаметры фальцев измеряют в середине глубины фальцев (, );

высоту буртика труб измеряют в четырех местах по двум взаимно перпендикулярным диаметрам;

длину трубы измеряют по четырем образующим в двух диаметрально противоположных сечениях.



4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



4.1. Транспортирование и хранение труб - по ГОСТ 13015.4.



4.2. Трубы следует хранить на складе готовой продукции в штабелях рассортированными по маркам.

Примечание. Трубы полезной длиной менее 5 м допускается хранить в вертикальном положении при обеспечении их устойчивости.



4.2.1. Число рядов труб по высоте должно быть не более указанного в табл. 5.

Таблица 5





, мм



Число рядов труб по высоте



От 400 до 1000 включ.



4



1200



3



От 1400 до 2400 включ.



2





4.2.2. Под нижний ряд труб штабеля должны быть уложены параллельно друг другу две подкладки на расстоянии 0,2 м длины трубы от ее торцев. Конструкция подкладок не должна позволять раскатываться нижнему ряду труб.



ПРИЛОЖЕНИЕ 1

Обязательное



ФОРМА, РАЗМЕРЫ И ПОКАЗАТЕЛИ МАТЕРИАЛОЕМКОСТИ ТРУБ



1. Форма и параметры труб приведены:

типа Т - на черт. 3 и в табл. 6;

типа ТБ - на черт. 4 и в табл. 7;

типа ТС - на черт. 5, 10 и в табл. 8;

типа ТП - на черт. 6 и в табл. 9;

типа ТБП - на черт. 7 и в табл. 10;

типа ТСП - на черт. 8, 10 и в табл. 11;

типа ТФП - на черт. 9 и в табл. 12.

Трубы типов ТС и ТСП полезной длиной 2500 и 3500 мм изготовляют по технологии, допускающей полную немедленную распалубку.

Примечания.



1. Трубы всех типов могут изготовляться большей полезной длины, чем указана в табл. 6-12.



2. Трубы 1600-2400 мм допускается по согласованию с потребителем этих труб изготовлять меньшей полезной длины, чем указано в табл. 6, 7, 9, 10, 12, но не менее 2500 мм.

3. Допускается до 01.01.91 на действующем оборудовании изготовлять фальцевые цилиндрические трубы 400-2400 мм и раструбные 2000 и 2400 мм, а также трубы типов ТБ, ТС, ТБП и ТСП с размерами стыковых поверхностей, отличными от указанных в табл. 7, 8, 10, 11

.

4. Трубы типов ТБ и ТБП допускается изготовлять с технологическим уклоном стыковой поверхности раструба и втулочного конца до 2°.



5. По технологическим условиям допускается изготовлять трубы с размерами раструбов и , отличными от указанных в табл. 6-11, при соблюдении минимальной толщины стенки раструба, установленной настоящим стандартом

.

2. Марки и показатели материалоемкости (расход бетона и стали) труб в зависимости от их несущей способности приведены в табл. 13.



Трубы типа Т

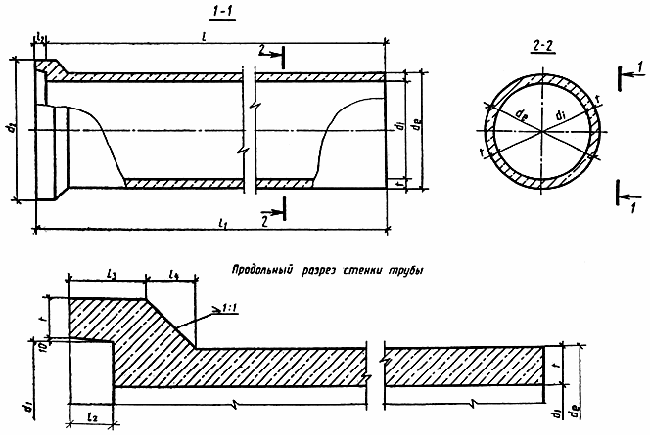

Черт. 3



Таблица 6



Трубы типа Т





























, мм



Типоразмер трубы



Размеры труб, мм



Справочная

масса



















































трубы, т



400



Т40.50



400



500



530



650



50



























75



0,95



500



Т50.50



500



620



650



790





60









5100



100



150





85



1,4



600



Т60.50



600



720



750



890





























1,7



800



Т80.50



800



960



990



1170



80





5000





















105



3,0



1000



Т100.50



1000



1200



1230



1450



100



























125



4,8



1200



Т120.50



1200



1420



1450



1690





110









5110



110



200





135



6,0



1400



Т140.50



1400



1620



1650



1890



































7,0



1600



Т160.50



1600



1840



1870



2130



120



















145



8,7







Трубы типа ТБ



Черт. 4



Таблица 7



Трубы типа ТБ









































,



Типо-

размер



Размеры труб, мм



Спра-

вочная



мм



трубы





































































масса

трубы,

т



400



ТБ40.50



400



500



531



684



522



50



76,5



44









5145



145



365



102



92





0,95



500



ТБ50.50



500



620



651



834



642





60





91,5





























425







107







6



1,5



600



ТБ60.50



600



720



751



934



742







59











5160





160







105







11





1,7



800



ТБ80.50



800



960



991



1210



982



80



109,5











5000















482





125





3,0



1000



ТБ100.50



1000



1200



1231



1498



1222



100



133,5













590





149





4,8



1200



ТБ120.50



1200



1420



1451



1740



1442





110



144,5



69









5170



170





634





115



160





7



6,3



1400



ТБ140.50



1400



1620



1651



1946



1646





147,5



74









5175



175





163



13





7,3



1600



ТБ160.50



1600



1840



1878



2196



1866



120



159



84





5185



185



654



125



178





9,0







Трубы типа ТС

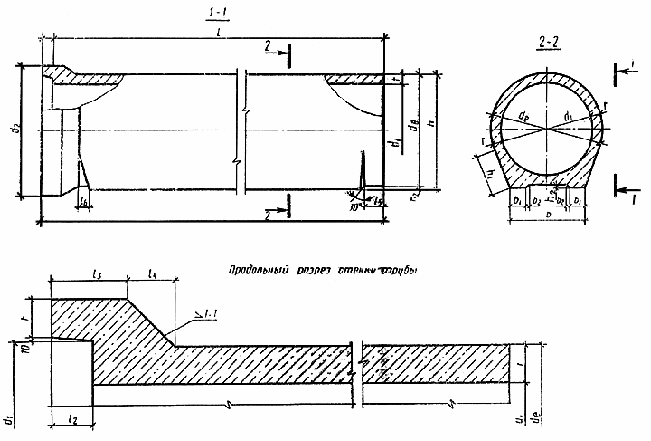

Черт. 5



Таблица 8



Трубы типа ТС



















































,

мм



Типо-

размер

трубы



Размер трубы, мм



Спра-

воч-

ная

масса















































трубы, т





400





ТС40.25





400





500





510





687





501





477





470





465





50





88,5





2500





2650





150





365







93,5







4





0,52





ТС40.50





5000



5150





4





0,95



500



ТС50.25



500



620



631



837



621



596



589



584





2500



2660





15





0,78





ТС50.50





60



103



5000



5160





425





25



108,5





1,5



600



ТС60.25



600



720



731



937



721



696



689



684





2500



2660



160





2





0,92





ТС60.50





5000



5160





70





1,7



800



ТС80.35



800



960



971



1213



961



936



929



924



80



121



3500



3660





482





126,5





5





2,2





ТС80.50





5000



5160





3,0



1000



ТС100.35



1000



1200



1212



1499



1202



1176



1169



1164



100



143,5



3500



3670



170



590





149,5





3,5





ТС100.50





5000



5170





5



4,8



1200



ТС120.35



1200



1420



1433



1742



1422



1397



1390



1385





154,5



3500



3675



175





161





3





4,5





ТС120.50





110





5000



5175





634





6,3



1400



ТС140.35



1400



1620



1633



1948



1621



1597



1591



1577





157,5



3500



3690





30



164



20



6





5,3





ТС140.50





5000



5190



190





75





7,3



1600



ТС160.35



1600



1840



1854



2172



1842



1811



1805



1791



120



159



3500



3690





654





166





-





6,5





ТС160.50





5000



5190











9,0





Трубы типа ТП



Черт. 6



Таблица 9



Трубы типа ТП













































, мм



Типо-

раз-

мер



Размеры труб, мм



Спра-

вочная

масса





трубы







































трубы, т



1000



ТП100.50



1000



1200



1230



1450



100





125





1230



440



30



800



160



30



5,5



1200



ТП120.50



1200



1420



1450



1690



110



5000



5110



110



200



135



210



120



1450



520





960



190





7,3



1400



ТП140.50



1400



1620



1650



1890





1660



650



40



1200



240



40



8,8



1600



ТП160.50



1600



1840



1870



2130



120





145





1880



660





10,5



2000



ТП200.45



2000



2260



2300



2580



130



4500



4630



130



220



160



230



150



2310



730



50



1300



260



50



12,5



2400



ТП240.30



2400



2700



2740



3060



150



3000



3140



140



240



180



240





2750



880





1600



320





12,0







Трубы типа ТБП

Черт. 7





Таблица 10



Трубы типа ТБП





















































,

мм



Типораз-

мер трубы



Размеры труб, мм







Спра-

вочная

масса трубы, т















































































1000



ТБП100.50



1000



1200



1231



1430



1220



100



99,5



59









5160



160









105



210



1230



440





30



115





10



800



160





30



5,3



1200



ТБП120.50



1200



1420



1451



1670



1440





110



109,5



69





5000



5170



170



220



115





220



1450



520





125





960



190





6,8



1400



ТБП140.50



1400



1620



1651



1876



1646





112,5



74









5175



175





1660



650





40



128





13





1200





240





40



8,5



1600



ТБП160.50



1600



1840



1878



2116



1866



120



119



84





5185



185



230



125



230



1880



660





138





10,0







Трубы типа ТСП

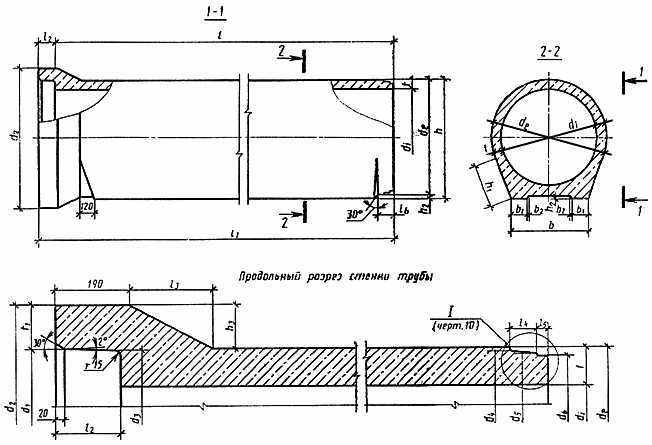

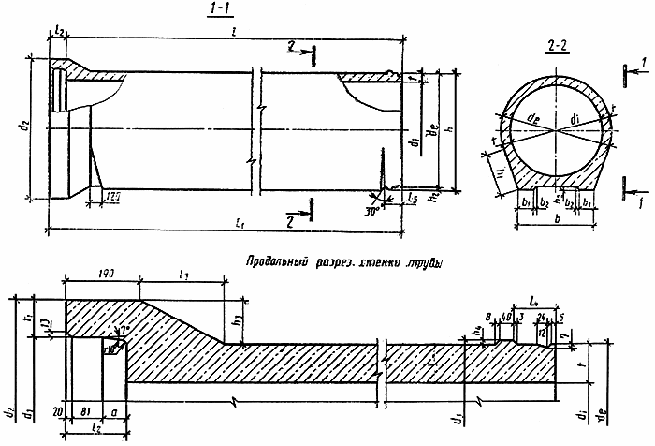

Черт. 8





Таблица 11



Трубы типа ТСП

































































,

мм



Типораз-

мер трубы



Размеры труб, мм



Сум-

марная

мас-

са



























































трубы, т





1000





ТCП100.35



1000



1200



1212



1430



1202



1176



1169



1164



100



109



3500



3670



170





1230



440





115



800



160





5



2





4,0





ТСП100.50





5000



5170





70





180





30





30





5



5,5





1200



ТCП120.35



1200



1420



1433



1670



1422



1397



1390



1385





118,5



3500



3675



175



220





1450



520





125



960



190





3





5,0





ТСП120.50





110





5000



5175





30





7,0





1400



ТCП140.35



1400



1620



1633



1876



1621



1597



1591



1577





121,5



3500



3690







1660



650





128





6





6,3





ТСП140.50





5000



5190



190





75





195





40





1200



240



40





9,0



1600



ТCП160.35



1600



1840



1854



2116



1842



1811



1805



1791



120



131



3500



3690





230





1880



660





138





7,5





ТСП160.50





5000



5190





10,5







Трубы типа ТФП

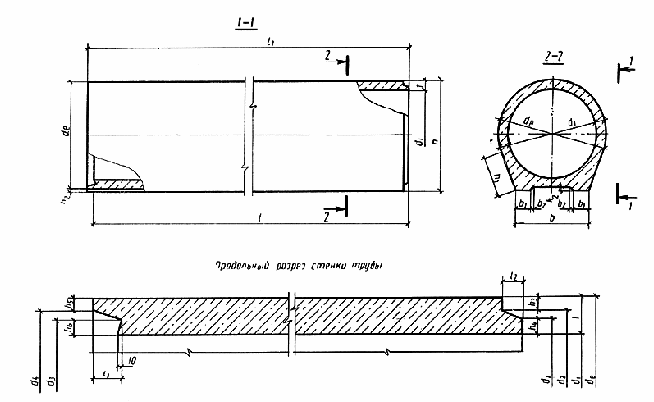

Черт. 9





Таблица 12



Трубы типа ТФП



















































,

мм



Типораз-

мер трубы



Размеры труб, мм



Спра-

вочная

масса















































трубы, т



1000



ТФП100.50



1000



1200



1078



1118



1074



1126



100





5070



55



80



1230



440





30



41



39



37



37



800



160





30



5,3



1200



ТФП120.50



1200



1420



1280



1324



1280



1334





110





5000





1450



520







48





40





43





40



960



190





6,8



1400



ТФП140.50



1400



1620



1480



1524



1480



1534





5090





75





100



1660



650





40







1200





240





40



8,5



1600



ТФП160.50



1600



1840



1700



1740



1690



1750



120





1880



660







50



50





45



45





10,0



2000



ТФП200.45



2000



2260



2108



2160



2100



2170



130



4500



4590





2310



730





50





54





50



1300



260





50



11,8



2400



ТФП240.30



2400



2700



2510



2570



2514



2590



150



3000



3110



95



120



2750



880









65



55



55



57



1600



320





11,0







Черт. 10





Таблица 13

Марки и показатели материалоемкости













Марка трубы



Расход материалов



Марка трубы



Расход материалов







Бетон, м



Сталь, кг







Бетон, м



Сталь, кг



Т40.50-2





0,38



20,0



ТС160.35-1





195,4



Т40.50-3





25,6



ТС160.35-2



2,6





259,3



Т50.50-2





0,56



27,3



ТС160.35-3





375,5



Т50.50-3





32,3



ТС160.50-1





269,5



Т60.50-2





0,66



36,7



ТС160.50-2



3,6





356,8



Т60.50-3







43,2



ТС160.50-3





521,2



Т80.50-2





1,2



68,6



ТП100.50-2





2,2



88,6



Т80.50-3







84,7



ТП100.50-3





125,6



Т100.50-2





1,9



88,6



ТП120.50-1





132,3



Т100.50-3





125,6



ТП120.50-2



2,9





189,4



Т120.50-1





132,3



ТП120.50-3





273,4



Т120.50-2



2,4





189,4



ТП140.50-1





194,3



Т120.50-3





273,7



ТП140.50-2



3,5





278,2



Т140.50-1





194,3



ТП140.50-3





379,3



Т140.50-2



2,8





278,2



ТП160.50-1





251,6



Т140.50-3





379,3



ТП160.50-2



4,2





342,2



Т160.50-1





251,6



ТП160.50-3





497,3



Т160.50-2



3,5





342,2



ТП200.45-1





5,0



450,9



Т160.50-3







497,3



ТП200.45-2





562,5



ТБ40.50-2





0,38



19,9



ТП240.30-1





4,8



456,4



ТБ40.50-3







25,4



ТП240.30-2





547,0



ТБ50.50-2





0,58



26,9



ТБП100.50-2





2,1



89,4



ТБ50.50-3







32,3



ТБП100.50-3





126,7



ТБ60.50-2





0,68



36,6



ТБП120.50-1





133,5



ТБ60.50-3





43,6



ТБП120.50-2



2,7





191,3



ТБ80.50-2





1,2



68,3



ТБП120.50-3





276,2



ТБ80.50-3





85,6



ТБП140.50-1





196,1



ТБ100.50-2





1,9



88,2



ТБП140.50-2



3,4





279,9



ТБ100.50-3





123,7



ТБП140.50-3





381,8





ТБ120.50-1





132,5



ТБП160.50-1





253,6



ТБ120.50-2



2,5





188,4



ТБП160.50-2



4,0





344,8



ТБ120.50-3





278,4



ТБП160.50-3





501,4





ТБ140.50-1





197,2



ТСП100.35-2





1,6



64,3



ТБ140.50-2



2,9





280,5



ТСП100.35-3





91,8



ТБ140.50-3





388,6



ТСП100.50-2





2,2



89,5



ТБ160.50-1





256,3



ТСП100.50-3





126,9



ТБ160.50-2



3,6





346,9



ТСП120.35-1





105,6



ТБ160.50-3





513,1



ТСП120.35-2



2,0





147,5



ТС40.25-2





0,21



10,4



ТСП120.35-3





205,3



ТС40.25-3





13,3



ТСП120.50-1





142,5



ТС40.50-2





0,38



19,9



ТСП120.50-2



2,8





199,8



ТС40.50-3





25,4



ТСП120.50-3





283,9





ТС50.25-2





0,31



14,2



ТСП140.35-1





150,0



ТС50.25-3





16,9



ТСП140.35-2



2,5





210,4



ТС50.50-2





0,58



26,9



ТСП140.35-3





280,0



ТС50.50-3





32,3



ТСП140.50-1





205,4



ТС60.25-2





0,37



19,1



ТСП140.50-2



3,6





289,1



ТС60.25-3





22,7



ТСП140.50-3





390,0





ТС60.50-2





0,68



36,6



ТСП160.35-1





191,7



ТС60.50-3





43,6



ТСП160.35-2



3,0





257,1



ТС80.35-2





0,88



48,8



ТСП160.35-3





363,9



ТС80.35-3





61,1



ТСП160.50-1





264,3



ТС80.50-2





1,2



68,3



ТСП160.50-2



4,2





354,7



ТС80.50-3





85,6



ТСП160.50-3





509,6





ТС100.35-2





1,4



63,2



ТФП100.50-2





2,1



84,2



ТС100.35-3





88,8



ТФП100.50-3





117,9





ТС100.50-2





1,9



88,4



ТФП120.50-1





126,9



ТС100.50-3





123,9



ТФП120.50-2



2,8





180,1



ТС120.35-1





1,8



104,5



ТФП120.50-3





266,0



ТС120.35-2





144,7



ТФП140.50-1





188,6



ТС120.35-3





207,5



ТФП140.50-2



3,4





268,0



ТС120.50-1





141,5



ТФП140.50-3





371,1



ТС120.50-2



2,5





196,8



ТФП160.50-1





246,0



ТС120.50-3





286,1



ТФП160.50-2



4,0





331,5



ТС140.35-1





151,5



ТФП160.50-3





490,0



ТС140.35-2



2,1





210,9



ТФП200.45-1





4,7



438,1



ТС140.35-3





286,5



ТФП200.45-2





552,4





ТС140.50-1





207,8



ТФП240.30-1





4,4



442,8



ТС140.50-2



2,9





289,4



ТФП240.30-2





537,5



ТС140.50-3





396,5























ГОСТ 6482-88 Трубы железобетонные безнапорные. Технические условия (Разделы 1-4, Приложение 1)

ГОСТ 6482-88 Трубы железобетонные безнапорные. Технические условия (Приложение 2)



ПРИЛОЖЕНИЕ 2

Обязательное



АРМИРОВАНИЕ ТРУБ



1. Армирование труб приведено:

типа Т - на черт. 11, 12;

типа ТБ - на черт. 13, 14;

типа ТС - на черт. 15, 16;

типа ТП - на черт. 17-19, 27;

типа ТБП - на черт. 20, 21;

типа ТСП - на черт. 22, 23;

типа ТФП - на черт. 24-27.

Примечания:  1. При формовании труб в вертикальном положении допускается опирать цилиндрические арматурные каркасы на поддон форм.



2. Для раструбных труб допускается раздельное армирование раструба и цилиндрической части трубы, при этом цилиндрический каркас должен устанавливаться на всю длину трубы.



3. В трубах типов ТС и ТСП с двойными каркасами допускается армирование втулочной части выполнять по черт. 28.



4. Допускается при соответствующем технико-экономическом обосновании армирование труб 1200 мм по другим, утвержденным в установленном порядке рабочим чертежам, которое обеспечивает выполнение требований настоящего стандарта по трещиностойкости, прочности и водонепроницаемости труб без увеличения материалоемкости, в том числе расхода стали.



АРМИРОВАНИЕ ТРУБ ТИПА Т

= 400-1000 мм

Черт. 11

= 1200-1600 мм

Черт. 12

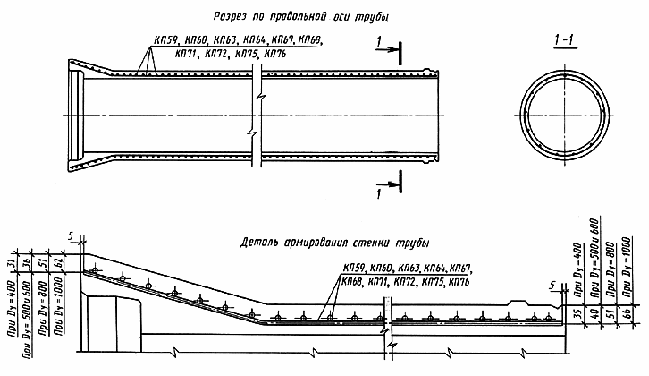

АРМИРОВАНИЕ ТРУБ ТИПА ТБ

= 400-1000 мм

Черт. 13

= 1200-1600 мм

Черт. 14

АРМИРОВАНИЕ ТРУБ ТИПА ТC

= 400-1000 мм

Черт. 15

= 1200-1600 мм



Черт. 16

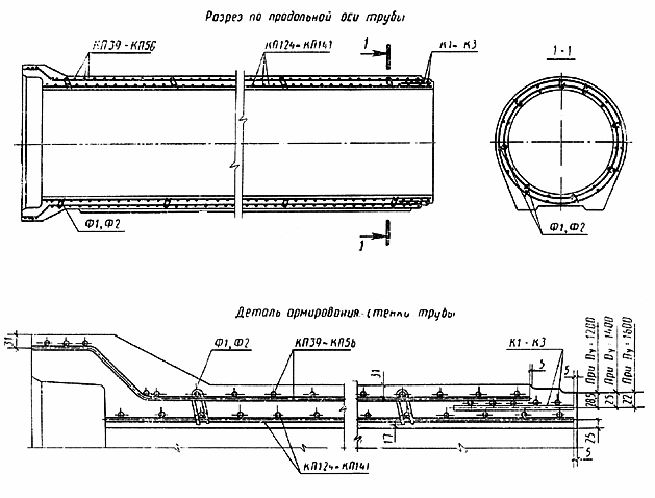

АРМИРОВАНИЕ ТРУБ ТИПА ТП

= 1000 мм

Черт. 17

= 1200-1600 мм

Черт. 18







= 2000-2400 мм











Черт. 19

АРМИРОВАНИЕ ТРУБ ТИПА ТБП

= 1000 мм

Черт. 20

= 1200-1600 мм

Черт. 21

АРМИРОВАНИЕ ТРУБ ТИПА ТСП

= 1000 мм







Черт. 22

= 1200-1600 мм

Черт. 23

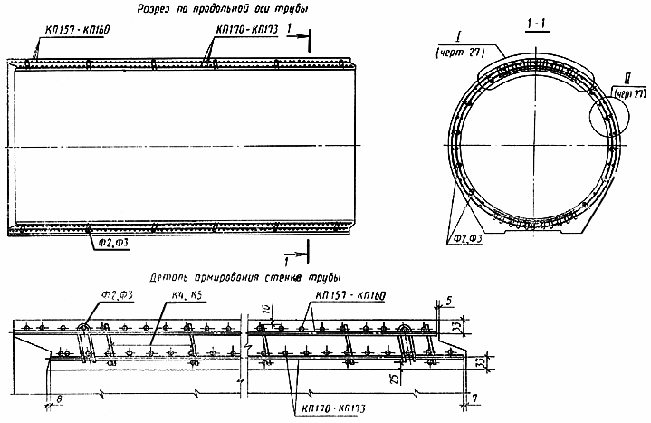

АРМИРОВАНИЕ ТРУБ ТИПА ТФП

= 1000 мм

Черт. 24



= 1200-1600 мм

Черт. 25

= 2000-2400 мм

Черт. 26

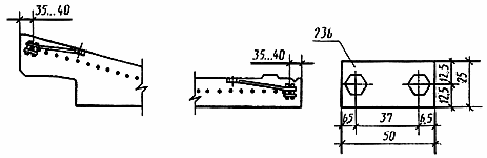

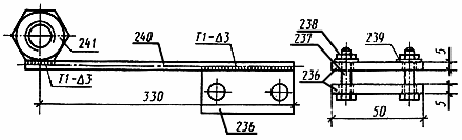

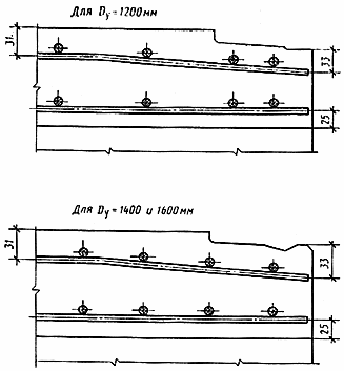

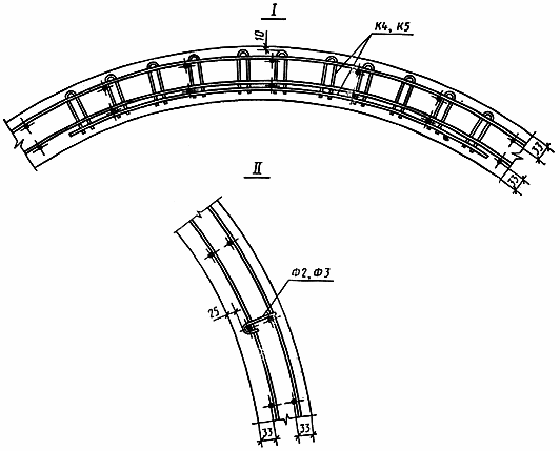

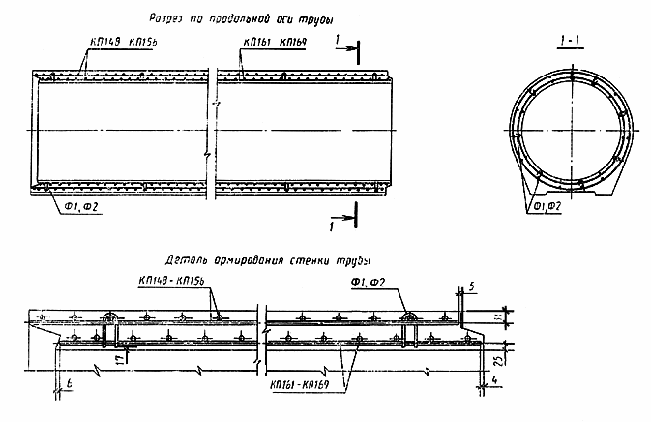

Черт. 27

Вариант армирования труб типов ТС и ТСП

Черт. 28

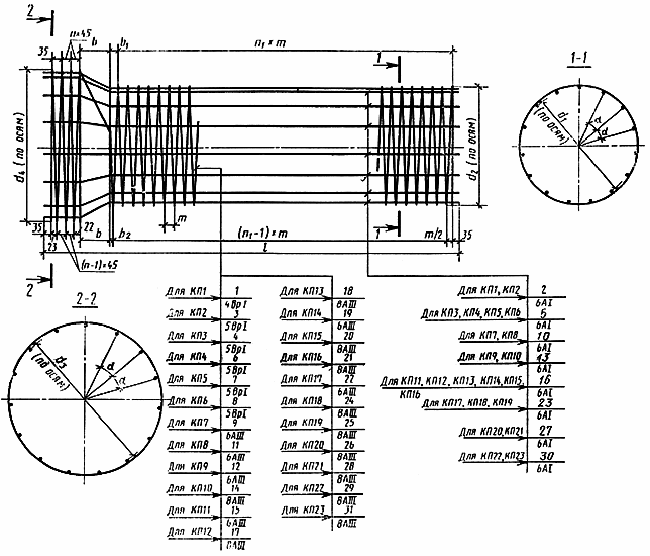

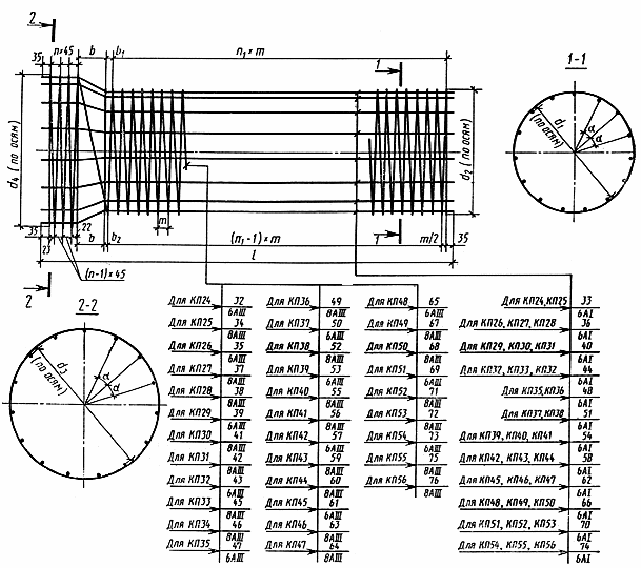

2. Спецификация арматурных изделий и расход стали на одну трубу диаметром условного прохода до 1000 мм включ. приведены в табл. 14, а диаметром условного прохода 1200 и более - в табл. 15.





Таблица 14

Спецификация арматурных изделий и расход стали (кг) на одну трубу  до 1000 мм включ.



























Марка трубы



Каркас



Изделия арматурные





Марка



Коли-

чество



Арматура класса





Всего





А-III



А-I



Вр-I






ГОСТ 5781



ГОСТ 6727






6



8



Итого



6



Итого



4



5



Итого





Т40.50-2



КП1



1



-



-



-



10,2



10,2



9,8



-



9,8



20,0



Т40.50-3



КП2



1



-



-



-



10,2



10,2



-



15,4



15,4



25,6



Т50.50-2



КП3



1



-



-



-



10,3



10,3



-



17,0



17,0



27,3



Т50.50-3



КП4



1



-



-



-



10,3



10,3



-



22,0



22,0



32,3



Т60.50-2



КП5



1



-



-



-



12,5



12,5



-



24,2



24,2



36,7



Т60.50-3



КП6



1



-



-



-



12,5



12,5



-



30,7



30,7



43,2



Т80.50-2



КП7



1



53,7



-



53,7



14,9



14,9



-



-



-



68,6



Т80.50-3



КП8



1



69,8



-



69,8



14,9



14,9



-



-



-



84,7



Т100.50-2



КП9



1



66,8



-



66,8



21,8



21,8



-



-



-



88,6



Т100.50-3



КП10



1



-



103,8



103,8



21,8



21,8



-



-



-



125,6



ТБ40.50-2



КП59



1



-



-



-



10,3



10,3



9,6



-



9,6



19,9



ТБ40.50-3



КП60



1



-



-



-



10,3



10,3



-



15,1



15,1



25,4



ТБ50.50-2



КП63



1



-



-



-



10,3



10,3



-



16,6



16,6



26,9



ТБ50.50-3



КП64



1



-



-



-



10,3



10,3



-



22,0



22,0



32,3



ТБ60.50-2



КП67



1



-



-



-



12,6



12,6



-



24,0



24,0



36,6



ТБ60.50-3



КП68



1



-



-



-



12,6



12,6



-



31,0



31,0



43,6



ТБ80.50-2



КП71



1



53,4



-



53,4



14,9



14,9



-



-



-



68,3



ТБ80.50-3



КП72



1



70,7



-



70,7



14,9



14,9



-



-



-



85,6



ТБ100.50-2



КП75



1



66,4



-



66,4



21,8



21,8



-



-



-



88,2



ТБ100.50-3



КП76



1



-



101,9



101,9



21,8



21,8



-



-



-



123,7



ТС40.25-2



КП57



1



-



-



-



5,3



5,3



5,1



-



5,1



10,4



ТС40.25-3



КП58



1



-



-



-



5,3



5,3



-



8,0



8,0



13,3



ТС40.50-2



КП59



1



-



-



-



10,3



10,3



9,6



-



9,6



19,9



ТС40.50-3



КП60



1



-



-



-



10,3



10,3



-



15,1



15,1



25,4



ТС50.25-2



КП61



1



-



-



-



5,3



5,3



-



8,9



8,9



14,2



ТС50.25-3



КП62



1



-



-



-



5,3



5,3



-



11,6



11,6



16,9



ТС50.50-2



КП63



1



-



-



-



10,3



10,3



-



16,6



16,6



26,9



ТС50.50-3



КП64



1



-



-



-



10,3



10,3



-



22,0



22,0



32,3



ТС60.25-2



КП65



1



-



-



-



6,5



6,5



-



12,6



12,6



19,1



ТС60.25-3



КП66



1



-



-



-



6,5



6,5



-



16,2



16,2



22,7



ТС60.50-2



КП67



1



-



-



-



12,6



12,6



-



24,0



24,0



36,6



ТС60.50-3



КП68



1



-



-



-



12,6



12,6



-



31,0



31,0



43,6



ТС80.35-2



КП69



1



38,2



-



38,2



10,6



10,6



-



-



-



48,8



ТС80.35-3



КП70



1



50,5



-



50,5



10,6



10,6



-



-



-



61,1



ТС80.50-2



КП71



1



53,4



-



53,4



14,9



14,9



-



-



-



68,3



ТС80.50-3



КП72



1



70,7



-



70,7



14,9



14,9



-



-



-



85,6



ТС100.35-2



КП73



1



47,7



-



47,7



15,5



15,5



-



-



-



63,2



ТС100.35-3



КП74



1



-



73,3



73,3



15,5



15,5



-



-



-



88,8



ТС100.50-2



КП77



1



66,6



-



66,6



21,8



21,8



-



-



-



88,4



ТС100.50-3



КП78



1



-



102,1



102,1



21,8



21,8



-



-



-



123,9



ТП100.50-2



КП9



1



66,8



-



66,8



21,8



21,8



-



-



-



88,6



ТП100.50-3



КП10



1



-



103,8



103,8



21,8



21,8



-



-



-



125,6



ТБП100.50-2



КП24



1



67,4



-



67,4



22,0



22,0



-



-



-



89,4



ТБП100.50-3



КП25



1



-



104,7



104,7



22,0



22,0



-



-



-



126,7



ТСП100.35-2



КП35



1



48,6



-



48,6



15,7



15,7



-



-



-



64,3



ТСП100.35-3



КП36



1



-



76,1



76,1



15,7



15,7



-



-



-



91,8



ТСП100.50-2



КП37



1



67,5



-



67,5



22,0



22,0



-



-



-



89,5



ТСП100.50-3



КП38



1



-



104,9



104,9



22,0



22,0



-



-



-



126,9



ТФП100.50-2



КП146



1



63,2



-



63,2



21,0



21,0



-



-



-



84,2



ТФП100.50-3



КП147



1



-



96,9



96,9



21,0



21,0



-



-



-



117,9







Таблица 15

Спецификация арматурных изделий и расход стали (кг) на одну трубу до 1200 мм и более









































Марка трубы



Основной каркас



Каркас



Фиксатор



Изделия арматурные





наружный



внутренний



втулочной части



поперечного армирования





Арматура класса



Всего





Марка



Коли- чест-

во



Марка



Коли-

чест-

во



Мар-

ка



Коли-

чест-

во



Мар-

ка



Коли-

чест-

во



Мар-

ка



Коли-

чест-

во



А-III



А-I



Вр-I






ГОСТ 5781



ГОСТ 6727






6



8



Итого



6



8



Итого



5



Итого





Т120.50-1



КП11



1



КП127



1



-



-



-



-



Ф1



60



87,0



-



87,0



42,9



-



42,9



2,4



2,4



132,3



Т120.50-2



КП12



1



КП128



1



-



-



-



-



Ф1



60



-



144,1



144,1



42,9



-



42,9



2,4



2,4



189,4



Т120.50-3



КП13



1



КП129



1



-



-



-



-



Ф1



60



-



228,4



228,4



42,9



-



42,9



2,4



2,4



273,7



Т140.50-1



КП14



1



КП133



1



-



-



-



-



Ф1



72



139,5



-



139,5



51,9



-



51,9



2,9



2,9



194,3



Т140.50-2



КП15



1



КП134



1



-



-



-



-



Ф1



72



-



223,4



223,4



51,9



-



51,9



2,9



2,9



278,2



Т140.50-3



КП16



1



КП135



1



-



-



-



-



Ф1



72



-



324,5



324,5



51,9



-



51,9



2,9



2,9



379,3



Т160.50-1



КП17



1



КП139



1



-



-



-



-



Ф2



78



192,1



-



192,1



56,4



-



56,4



3,1



3,1



251,6



Т160.50-2



КП18



1



КП140



1



-



-



-



-



Ф2



78



-



282,7



282,7



56,4



-



56,4



3,1



3,1



342,2



Т160.50-3



КП19



1



КП141



1



-



-



-



-



Ф2



78



-



437,8



437,8



56,4



-



56,4



3,1



3,1



497,3



ТБ120.50-1



КП82



1



КП109



1



-



-



-



-



Ф1



60



86,5



-



86,5



43,6



-



43,6



2,4



2,4



132,5



ТБ120.50-2



КП83



1



КП110



1



-



-



-



-



Ф1



60



-



142,4



142,4



43,6



-



43,6



2,4



2,4



188,4



ТБ120.50-3



КП84



1



КП111



1



-



-



-



-



Ф1



60



-



232,4



232,4



43,6



-



43,6



2,4



2,4



278,4



ТБ140.50-1



КП91



1



КП115



1



-



-



-



-



Ф1



72



141,3



-



141,3



53,0



-



53,0



2,9



2,9



197,2



ТБ140.50-2



КП92



1



КП116



1



-



-



-



-



Ф1



72



-



224,6



224,6



53,0



-



53,0



2,9



2,9



280,5



ТБ140.50-3



КП93



1



КП117



1



-



-



-



-



Ф1



72



-



332,7



332,7



53,0



-



53,0



2,9



2,9



388,6



ТБ160.50-1



КП100



1



КП121



1



-



-



-



-



Ф2



78



195,6



-



195,6



57,6



-



57,6



3,1



3,1



256,3



ТБ160.50-2



КП101



1



КП122



1



-



-



-



-



Ф2



78



-



286,2



286,2



57,6



-



57,6



3,1



3,1



346,9



ТБ160.50-3



КП102



1



КП123



1



-



-



-



-



Ф2



78



-



452,4



452,4



57,6



-



57,6



3,1



3,1



513,1



ТС120.35-1



КП79



1



КП106



1



К1



1



-



-



Ф1



50



61,7



8,8



70,5



32,0



-



32,0



2,0



2,0



104,5



ТС120.35-2



КП80



1



КП107



1



К1



1



-



-



Ф1



50



-



110,7



110,7



32,0



-



32,0



2,0



2,0



144,7



ТС120.35-3



КП81



1



КП108



1



К1



1



-



-



Ф1



50



-



173,5



173,5



32,0



-



32,0



2,0



2,0



207,5



ТС120.50-1



КП85



1



КП109



1



К1



1



-



-



Ф1



60



85,7



8,8



94,5



44,6



-



44,6



2,4



2,4



141,5



ТС120.50-2



КП86



1



КП110



1



К1



1



-



-



Ф1



60



-



149,8



149,8



44,6



-



44,6



2,4



2,4



196,8



ТС120.50-3



КП87



1



КП111



1



К1



1



-



-



Ф1



60



-



239,1



239,1



44,6



-



44,6



2,4



2,4



286,1



ТС140.35-1



КП88



1



КП112



1



К2



1



-



-



Ф1



60



100,3



10,0



110,3



38,8



-



38,8



2,4



2,4



151,5



ТС140.35-2



КП89



1



КП113



1



К2



1



-



-



Ф1



60



-



169,7



169,7



38,8



-



38,8



2,4



2,4



210,9



ТС140.35-3



КП90



1



КП114



1



К2



1



-



-



Ф1



60



-



245,3



245,3



38,8



-



38,8



2,4



2,4



286,5



ТС140.50-1



КП94



1



КП115



1



К2



1



-



-



Ф1



72



140,8



10,0



150,8



54,1



-



54,1



2,9



2,9



207,8



ТС140.50-2



КП95



1



КП116



1



К2



1



-



-



Ф1



72



-



232,4



232,4



54,1



-



54,1



2,9



2,9



289,4



ТС140.50-3



КП96



1



КП117



1



К2



1



-



-



Ф1



72



-



339,5



339,5



54,1



-



54,1



2,9



2,9



396,5



ТС160.35-1



КП97



1



КП118



1



К3



1



-



-



Ф2



65



139,1



11,4



150,5



42,3



-



42,3



2,6



2,6



195,4



ТС160.35-2



КП98



1



КП119



1



К3



1



-



-



Ф2



65



-



214,4



214,4



42,3



-



42,3



2,6



2,6



259,3



ТС160.35-3



КП99



1



КП120



1



К3



1



-



-



Ф2



65



-



330,6



330,6



42,3



-



42,3



2,6



2,6



375,5



ТС160.50-1



КП103



1



КП121



1



К3



1



-



-



Ф2



78



196,1



11,4



207,5



58,9



-



58,9



3,1



3,1



269,5



ТС160.50-2



КП104



1



КП122



1



К3



1



-



-



Ф2



78



-



294,8



294,8



58,9



-



58,9



3,1



3,1



356,8



ТС160.50-3



КП105



1



КП123



1



К3



1



-



-



Ф2



78



-



459,2



459,2



58,9



-



58,9



3,1



3,1



521,2



ТП120.50-1



КП11



1



КП127



1



-



-



-



-



Ф1



60



87,0



-



87,0



42,9



-



42,9



2,4



2,4



132,3



ТП120.50-2



КП12



1



КП128



1



-



-



-



-



Ф1



60



-



144,1



144,1



42,9



-



42,9



2,4



2,4



189,4



ТП120.50-3



КП13



1



КП129



1



-



-



-



-



Ф1



60



-



228,4



228,4



42,9



-



42,9



2,4



2,4



273,4



ТП140.50-1



КП14



1



КП133



1



-



-



-



-



Ф1



72



139,5



-



139,5



51,9



-



51,9



2,9



2,9



194,3



ТП140.50-2



КП15



1



КП134



1



-



-



-



-



Ф1



72



-



223,4



223,4



51,9



-



51,9



2,9



2,9



278,2



ТП140.50-3



КП16



1



КП135



1



-



-



-



-



Ф1



72



-



324,5



324,5



51,9



-



51,9



2,9



2,9



379,3



ТП160.50-1



КП17



1



КП139



1



-



-



-



-



Ф2



78



192,1



-



192,1



56,4



-



56,4



3,1



3,1



251,6



ТП160.50-2



КП18



1



КП140



1



-



-



-



-



Ф2



78



-



282,7



282,7



56,4



-



56,4



3,1



3,1



342,8



ТП160.50-3



КП19



1



КП141



1



-



-



-



-



Ф2



78



-



437,8



437,8



56,4



-



56,4



3,1



3,1



497,3



ТП200.45-1



КП20



1



КП142



1



-



-



К4



40



Ф2



96



-



336,3



336,3



72,8



38,0



110,8



3,8



3,8



450,9



ТП200.45-2



КП21



1



КП143



1



-



-



К4



40



Ф2



96



-



447,9



447,9



72,8



38,0



110,8



3,8



3,8



562,5



ТП240.30-1



КП22



1



КП144



1



-



-



К5



28



Ф3



76



-



363,3



363,3



57,7



31,6



89,3



3,8



3,8



456,4



ТП240.30-2



КП23



1



КП145



1



-



-



К5



28



Ф3



76



-



453,9



453,9



57,7



31,6



89,3



3,8



3,8



547,0



ТБП120.50-1



КП26



1



КП127



1



-



-



-



-



Ф1



60



88,0



-



88,0



43,1



-



43,1



2,4



2,4



133,5



ТБП120.50-2



КП27



1



КП128



1



-



-



-



-



Ф1



60



-



145,8



145,8



43,1



-



43,1



2,4



2,4



191,3



ТБП120.50-3



КП28



1



КП129



1



-



-



-



-



Ф1



60



-



230,7



230,7



43,1



-



43,1



2,4



2,4



276,2



ТБП140.50-1



КП29



1



КП133



1



-



-



-



-



Ф1



72



141,0



-



141,0



52,2



-



52,2



2,9



2,9



196,1



ТБП140.50-2



КП30



1



КП134



1



-



-



-



-



Ф1



72



-



224,8



224,8



52,2



-



52,2



2,9



2,9



279,9



ТБП140.50-3



КП31



1



КП135



1



-



-



-



-



Ф1



72



-



326,7



326,7



52,2



-



52,2



2,9



2,9



381,8



ТБП160.50-1



КП32



1



КП139



1



-



-



-



-



Ф2



78



193,7



-



193,7



56,8



-



56,8



3,1



3,1



253,6



ТБП160.50-2



КП33



1



КП140



1



-



-



-



-



Ф2



78



-



284,9



284,9



56,8



-



56,8



3,1



3,1



344,8



ТБП160.50-3



КП34



1



КП141



1



-



-



-



-



Ф2



78



-



441,5



441,5



56,8



-



56,8



3,1



3,1



501,4



ТСП120.35-1



КП39



1



КП124



1



К1



1



-



-



Ф1



50



63,4



8,8



72,2



31,4



-



31,4



2,0



2,0



105,6



ТСП120.35-2



КП40



1



КП125



1



К1



1



-



-



Ф1



50



-



114,1



114,1



31,4



-



31,4



2,0



2,0



147,5



ТСП120.35-3



КП41



1



КП126



1



К1



1



-



-



Ф1



50



-



171,9



171,9



31,4



-



31,4



2,0



2,0



205,3



ТСП120.50-1



КП42



1



КП127



1



К1



1



-



-



Ф1



60



87,2



8,8



96,0



44,1



-



44,1



2,4



2,4



142,5



ТСП120.50-2



КП43



1



КП128



1



К1



1



-



-



Ф1



60



-



153,3



153,3



44,1



-



44,1



2,4



2,4



199,8



ТСП120.50-3



КП44



1



КП129



1



К1



1



-



-



Ф1



60



-



237,4



237,4



44,1



-



44,1



2,4



2,4



283,9



ТСП140.35-1



КП45



1



КП130



1



К2



1



-



-



Ф1



60



99,6



10,0



109,6



38,0



-



38,0



2,4



2,4



150,0



ТСП140.35-2



КП46



1



КП131



1



К2



1



-



-



Ф1



60



-



170,0



170,0



38,0



-



38,0



2,4



2,4



210,4



ТСП140.35-3



КП47



1



КП132



1



К2



1



-



-



Ф1



60



-



239,6



239,6



38,0



-



38,0



2,4



2,4



280,0



ТСП140.50-1



КП48



1



КП133



1



К2



1



-



-



Ф1



72



139,2



10,0



149,2



53,3



-



53,3



2,9



2,9



205,4



ТСП140.50-2



КП49



1



КП134



1



К2



1



-



-



Ф1



72



-



232,9



232,9



53,3



-



53,3



2,9



2,9



289,1



ТСП140.50-3



КП50



1



КП135



1



К2



1



-



-



Ф1



72



-



333,8



333,8



53,3



-



53,3



2,9



2,9



390,0



ТСП160.35-1



КП51



1



КП136



1



К3



1



-



-



Ф2



65



136,3



11,4



147,7



41,4



-



41,4



2,6



2,6



191,7



ТСП160.35-2



КП52



1



КП137



1



К3



1



-



-



Ф2



65



-



213,1



213,1



41,4



-



41,4



2,6



2,6



257,1



ТСП160.35-3



КП53



1



КП138



1



К3



1



-



-



Ф2



65



-



319,9



319,9



41,4



-



41,4



2,6



2,6



363,9



ТСП160.50-1



КП54



1



КП139



1



К3



1



-



-



Ф2



78



191,8



11,4



203,2



58,0



-



58,0



3,1



3,1



264,3



ТСП160.50-2



КП55



1



КП140



1



К3



1



-



-



Ф2



78



-



293,6



293,6



58,0



-



58,0



3,1



3,1



354,7



ТСП160.50-3



КП56



1



КП141



1



К3



1



-



-



Ф2



78



-



448,5



448,5



58,0



-



58,0



3,1



3,1



509,6



ТФП120.50-1



КП148



1



КП161



1



-



-



-



-



Ф1



60



82,4



-



82,4



42,1



-



42,1



2,4



2,4



126,9



ТФП120.50-2



КП149



1



КП162



1



-



-



-



-



Ф1



60



-



135,6



135,6



42,1



-



42,1



2,4



2,4



180,1



ТФП120.50-3



КП150



1



КП163



1



-



-



-



-



Ф1



60



-



221,5



221,5



42,1



-



42,1



2,4



2,4



266,0



ТФП140.50-1



КП151



1



КП164



1



-



-



-



-



Ф1



72



134,6



-



134,6



51,1



-



51,1



2,9



2,9



188,6



ТФП140.50-2



КП152



1



КП165



1



-



-



-



-



Ф1



72



-



214,0



214,0



51,1



-



51,1



2,9



2,9



268,0



ТФП140.50-3



КП153



1



КП166



1



-



-



-



-



Ф1



72



-



317,1



317,1



51,1



-



51,1



2,9



2,9



371,1



ТФП160.50-1



КП154



1



КП167



1



-



-



-



-



Ф2



78



187,4



-



187,4



55,5



-



55,5



3,1



3,1



246,0



ТФП160.50-2



КП155



1



КП168



1



-



-



-



-



Ф2



78



-



272,9



272,9



55,5



-



55,5



3,1



3,1



331,5



ТФП160.50-3



КП156



1



КП169



1



-



-



-



-



Ф2



78



-



431,4



431,4



55,5



-



55,5



3,1



3,1



490,0



ТФП200.45-1



КП157



1



КП170



1



-



-



К4



40



Ф2



96



-



324,8



324,8



71,5



38,0



109,5



3,8



3,8



438,1



ТФП200.45-2



КП158



1



КП171



1



-



-



К4



40



Ф2



96



-



439,1



439,1



71,5



38,0



109,5



3,8



3,8



552,4



ТФП240.30-1



КП159



1



КП172



1



-



-



К5



28



Ф3



76



-



351,5



351,5



55,9



31,6



87,5



3,8



3,8



442,8



ТФП240.30-2



КП160



1



КП173



1



-



-



К5



28



Ф3



76



-



446,2



446,2



55,9



31,6



87,5



3,8



3,8



537,5







3. Форма и размеры арматурных каркасов приведены на черт. 29 37 и в табл. 16, 17.

Спецификация и расход стали на арматурные изделия приведены в табл. 18.

Примечания:  1. Допускается изготовление двухзаходной спирали при условии обеспечения замкнутого витка на концах каркаса.



2. Допускается по согласованию с институтом "Мосинжпроект" Главмосархитектуры Мосгорисполкома изменение арматуры каркасов труб при условии сохранения формы, диаметра и длины каркаса и без увеличения расхода стали.



Каркасы КП1-КП23

Черт. 29

Каркасы КП24-КП56

Черт. 30

Каркасы КП57-КП78

Черт. 31

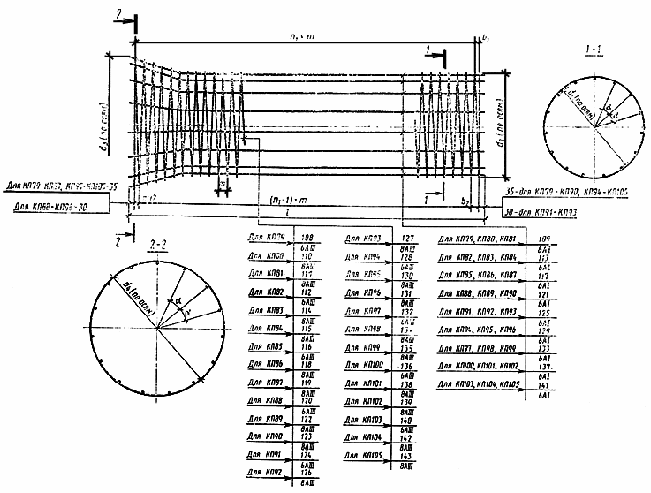

Каркасы КП79-КП105

Черт. 32

Каркасы КП106-КП123

Черт. 33

Каркасы КП124-КП145

Черт. 34

Каркасы КП146-КП173

Черт. 35

Каркасы К1-К3

Черт. 36

Каркасы К4, К5

Черт. 37



Таблица 16



Размеры арматурных каркасов КП1 - КП173

Размеры, мм































Марка

каркаса





















































Число шагов спиральной арматуры



























































КП1





430



440





580



590





70





90





15





50







69





КП2





441





591







40°



КП3





540





551





710





721



80





100





35



75





5095





2



60









КП4



















60











65















80







КП5





640





651





810





821



65





95



30



63















74





32°44’



КП6



















50







40



65











96









КП7





858





870





1068





1080



60





120



40



70















79





27°42’



КП8



















45







10



33















106







КП9





1068



1080





1318



1330



60





135



25



55















79





24°



КП10







1082







1332



70







75



110



5105



3



67







КП11









1370









1640



115









30



88















41









КП12



1358





1372



1628





1642



125



155



120



183















37



18°57’



КП13



















75







20



57











63









КП14









1570









1840



80









25



65















59









КП15



1558





1572



1828





1842



90



155





65



110















52



15°39’



КП16



















60











95





5105





3



78







КП17









1790









2080



65









55



88















72









КП18



1778





1792



2068





2082



80



165



15



55















59



14°24’



КП19



















50







35



60













94







КП20





2194





2208





2514





2528



75





185



35



73





4625









56





11°37’



КП21



















55







-



28











77









КП22





2634





2648





2994





3008



55





190



-



28





3135





4



49





9°44’



КП23



















43







29



51











62









КП24





1068



1080





1298



1310



60





135



15



45





5155









80





24°



КП25







1082







1312



70







55



90













68







КП26









1370









1620



115









100



158















41









КП27



1358





1372



1608





1622



125



145



65



128



5165









38



18°57’



КП28



















75







15



53













64







КП29









1570









1826



80









15



55















60









КП30



1558





1572



1814





1828



90



150



45



90



5170









53



15°39’



КП31



















60







15



45













80







КП32









1790









2066



65









10



43















74









КП33



1778





1792



2054





2068



80



155





20



60



5180









60



14°24’



КП34



















50











45













96







КП35









1080









1310



60









25



55





3665









55









КП36





1068



1082





1298



1312



70





135



35



70













47





24°



КП37









1080









1310



60









25



55





5165









80









КП38







1082







1312



70







65



100









3



68







КП39









1370









1620



115









-



58















28









КП40











1372











1622



125









95



158



3570









25









КП41





1358









1608







75





145



70



108













42





18°57’



КП42









1370









1620



115









120



178















40









КП43











1372











1622



125









95



158



5070









37









КП44



















75







70



108













62







КП45









1570









1826



80









25



65















40









КП46











1572











1828



90









75



120



3580









35









КП47





1558









1814







60





150



45



75













53





15°39’



КП48









1570









1826



80









85



125















58









КП49











1572











1828



90











45



90



5080









52









КП50



















60











75













78







КП51









1790









2066



65









35



88















49









КП52



1778





1792



2054





2068



80



155





20



60



3580









40



14°24’



КП53



















50











45













64







КП54



1778



1790



2054



2066



65









40



73









3



72









КП55











1792











2068



80



155



-



40



5080









59



14°24’



КП56























50







20



45











94







КП57





430



440





622



614

















47





85





2637











36









КП58







441







615



70

































КП59









440









614

















25









5135











72



40°



КП60







441







615

















60

























КП61



























80









20







2650









32









КП62





540





551





762





755



60









-



30













43









КП63



























80











40



80





5150









63









КП64



















60













70













84







КП65



























65









45



78





2650









39









КП66





640





651





862





855



50









30



55













51





32°44’



КП67



























65









10



43





5150









78









КП68



















50









30



55













101







КП69



























60









40



70





3650









59









КП70





858





870





1108





1102



45









25



48













79





27°42’



КП71



























60











40



70





5150









84









КП72



















45













63













112







КП73









1080









1366



60









50



80





3660









59









КП74









1082









1368



70









20



55













51









КП75





1068



1080





1374



1366



60



-



40



70





5150









84





24°



КП76









1082









1368



70









40



75













72









КП77









1080









1366



60











50



58





5160



-



84









КП78







1082







1368



70













85













72







КП79









1370









1680



115









42



100















30









КП80











1372











1682



125









117



180



3562









27









КП81























75









42



80













46









КП82









1370









1680



115









30



88















44









КП83



1358





1372



1686





1682



125









90



153



5160









40



18°57’



КП84























75









65



103













67









КП85









1370









1680



115









47



105















43









КП86











1372











1682



125









117



180



5062









39









КП87



















75









42



80













66







КП88









1570









1880



80









62



102















43









КП89











1572











1882



90









82



127



3567









38









КП90





1558









1886







60









22



52













58





15°39’



КП91









1570









1880



80















105















63









КП92











1572











1882



90









65



110



5165









56









КП93



















60













95













84







КП94









1570









1880



80









42



82















62









КП95



1558





1572











1882



90









52



97



5067









55



15°39’



КП96





















60









22



52













83







КП97









1790









2110



65









57



90















53









КП98











1792











2112



80









62



102



3572









43









КП99















2116







50









52



77













69









КП100









1790









2110



65









35



68















78









КП101



1778





1792











2112



80









65



105



5175









63



14°24’



КП102























50









55



80













101









КП103









1790









2110



65









35



68















78









КП104











1792











2112



80









42



82



5072









62









КП105



















50









52



77













99







КП106









1262









1572



115









27



85















31









КП107











1264











1574



125









92



155



3662









28









КП108





1250









1578







75









67



105













47





18°57’



КП109









1262









1572



115









30



88















44









КП110











1264











1574



125









90



153



5160









40









КП111



















75









65



103













67







КП112









1462









1772



80









87



127















44









КП113











1464











1774



90









97



142



3672









39









КП114





1450









1778







60



-



67



97







-



59



15°39’



КП115









1462









1772



80















105















63









КП116











1464











1774



90









65



110



5165









56









КП117



















60













95













84







КП118









1662









1982



65









32



65















55









КП119











1664











1984



80









87



127



3677









44









КП120





1650









1988







50









57



82













71





14°24’



КП121









1662









1982



65









35



68















78









КП122











1664











1984



80









65



105



5175









63









КП123



















50









55



80













101







КП124









1262















115









90



148















29









КП125











1264















125











50



113



3495









27









КП126





1250



















75













88













45





18°57’



КП127









1262















115









95



153















42









КП128











1264















125











50



113



4995









39









КП129























75













88













65







КП130









1462















80









65



105















42









КП131





1450





1464















90









95



140



3495









37





15°39’



КП132

























60









65



95













56









КП133







1462











80







45



85



4995









61







КП134





1450





1464















90











65



110





4995









54





15°39’



КП135























60













95













81







КП136









1662















65











45



78















52









КП137











1664















80













105



3495









42









КП138





1650



















50









25



50













68





14°24’



КП139









1662















65









50



83















75









КП140











1664















80









45



85



4995









61









КП141























50









25



50













98







КП142





2066





2080















75









-



38





4495









59





11°37’



КП143

























55









25



53













80







КП144





2466





2480

























65



93





2995









52





9°44’



КП145























43









-



22













68







КП146





1068



1080















60









55



85





4985









81





24°



КП147







1082















70









15



50













70







КП148









1370















115









110



168















42









КП149



1358





1372















125











65



190















39



18°57’



КП150























75













103















65







КП151









1570















80









60



100





5010









61









КП152



1558





1572















90









80



125















54



15°39’



КП153























60









20



50















82







КП154









1790



-



-



65



-



-



33









-



76









КП155



1778





1792















80









60



100















61



14°24’



КП156























50









40



65













98







КП157





2194





2208















75









15



53





4510









59





11°37’



КП158

























55









40



67













80







КП159





2634





2648

























25



53





3010









53





9°44’



КП160























43









16



37













68







КП161









1262















115









90



148















42









КП162



1250





1264















125











45



107















39



18°57’



КП163























75













82















65







КП164









1462















80









40



80





4990









61









КП165



1450





1464















90









60



105















54



15°39’



КП166























60









-



30















82







КП167









1662















65









45



78















75









КП168



1650





1664















80









40



80















61



14°24’



КП169























50









20



45













98







КП170





2066





2080















75









65



103





4485









58





11°37’



КП171

























55









15



42













80







КП172





2466





2480

























-



28





2985









53





9°44’



КП173



















43







34



55











67









Таблица 17

Размеры, мм









Марка каркаса



с





Число шагов n



К1



25



4450



22



К2



40



5080



25



К3



85



5770



28





Таблица 18

Спецификация и расход стали на одно арматурное изделие





















Марка изде-

лия



Пози-

ция



Эскиз стержня (размеры в мм)



Диа-

метр,

мм



Длина,

мм



Коли-

чество



Общая

длина, м



Расход стали











Диа-

метр,

мм



Масса пози-

ции, кг



Масса изде-

лия, кг



КП1



1



4ВрI



106660



1



106,7



4ВрI



9,8



20,0





2





6АI



5126



9



46,1



6АI



10,2





КП2



3



5ВрI



106900



1



106,9



5ВрI



15,4



25,6





2



См. КП1



6АI



5126



9



46,1



6АI



10,2





КП3



4





5ВрI



118140



1



118,1



5ВрI



17,0



27,3





5





6АI



5131



9



46,2



6АI



10,3





КП4



6



5ВрI



153010



1



153,0



5ВрI



22,0



32,3





5



См. КП3



6АI



5131



9



46,2



6АI



10,3





КП5



7





5ВрI



167850



1



167,8



5ВрI



24,2



36,7





5



См. КП3



6АI



5131



11



56,4



6АI



12,5





КП6



8





5ВрI



213540



1



213,5



5ВрI



30,7



43,2





5



См. КП3



6АI



5131



11



56,4



6АI



12,5





КП7



9





6АIII



241710



1



241,7



6АIII



53,7



68,7





10













6АI



5148



13



66,9



6АI



14,9





КП8



11





6АIII



314290



1



314,3



6АIII



69,8



84,7





10



См. КП7



6АI



5148



13



66,9



6АI



14,9





КП9



12





6АIII



300930



1



300,9



6АIII



66,8



88,6





13











6АI



5157



19



98,0



6АI



21,8





КП10



14





8АIII



262870



1



262,9



8АIII



103,8



125,6





13



См. КП9



6АI



5157



19



98,0



6АI



21,8





КП11



15





6АIII



214320



1



214,3



6АIII



47,6



69,4





16











6АI



5161



19



98,1



6АI



21,8





КП12



17





8АIII



200385



1



200,4



8АIII



79,2



101,0





16



См. КП11



6АI



5161



19



98,1



6АI



21,8





КП13



18





8АIII



309455



1



309,5



8АIII



122,3



144,1





16



См. КП11



6АI



5161



19



98,1



6АI



21,8





КП14



19





6АIII



336660



1



336,7



6АIII



74,7



101,1





16



См. КП11



6АI



5161



23



118,7



6АI



26,4





КП15



20





8АIII



304505



1



304,5



8АIII



120,3



146,7





16



См. КП11



6АI



5161



23



118,7



6АI



26,4





КП16



21





8АIII



434770



1



434,8



8АIII



171,7



198,1





16



См. КП11



6АI



5161



23



118,7



6АI



26,4





КП17



22





6АIII



459610



1



459,6



6АIII



102,0



130,7





23





6АI



5165



25



129,1



6АI



28,7





КП18



24





8АIII



383285



1



383,3



8АIII



151,4



180,1





23



См. КП17



6АI



5165



25



129,1



6АI



28,7





КП19



25





8АIII



583115



1



583,1



8АIII



230,3



259,0





23



См. КП17



6АI



5165



25



129,1



6АI



28,7





КП20



26





8АIII



452820



1



452,8



8АIII



178,9



211,2





27





6АI



4691



31



145,4



6АI



32,3





КП21



28





8АIII



595255



1



595,3



8АIII



235,1



267,4





27



См. КП20



6АI



4691



31



145,4



6АI



32,3





КП22



29





8АIII



489910



1



489,9



8АIII



193,5



219,9





30





6АI



3210



37



118,8



6АI



26,4





КП23



31





8АIII



603895



1



603,9



8АIII



238,5



264,9





30



См. КП22



6АI



3210



37



118,8



6АI



26,4





КП24



32





6АIII



303400



1



303,4



6АIII



67,4



89,4





33





6АI



5203



19



98,9



6АI



22,0





КП25



34





8АIII



264980



1



265,0



8АIII



104,7



126,7





33



См. КП24



6АI



5203



19



98,9



6АI



22,0





КП26



35





6АIII



218960



1



219,0



6АIII



48,6



70,6





36





6АI



5217



19



99,1



6АI



22,0





КП27



37





8АIII



204820



1



204,8



8АIII



80,9



102,9





36



См. КП26



6АI



5217



19



99,1



6АI



22,0





КП28



38





8АIII



315500



1



315,5



8АIII



124,6



146,6





36



См. КП26



6АI



5217



19



99,1



6АI



22,0





КП29



39





6АIII



343190



1



343,2



6АIII



76,2



102,9





40





6АI



5223



23



120,1



6АI



26,7





КП30



41





8АIII



308115



1



308,1



8АIII



121,7



148,4





40



См. КП29



6АI



5223



23



120,1



6АI



26,7





КП31



42





8АIII



440210



1



440,2



8АIII



173,9



200,6





40



См. КП29



6АI



5223



23



120,1



6АI



26,7





КП32



43





6АIII



466720



1



466,7



6АIII



103,6



132,7





44





6АI



5237



25



130,9



6АI



29,1





КП33



45





8АIII



388955



1



389,0



8АIII



153,6



182,7





44



См. КП32



6АI



5237



25



130,9



6АI



29,1





КП34



46





8АIII



592440



1



592,4



8АIII



234,0



263,1





44



См. КП32



6АI



5237



25



130,9



6АI



29,1





КП35



47





6АIII



219145



1



219,1



6АIII



48,6



64,3





48





6АI



3713



19



70,5



6АI



15,7





КП36



49





8АIII



192620



1



192,6



8АIII



76,1



91,8





48



См. КП35



6АI



3713



19



70,5



6АI



15,7





КП37



50





6АIII



303970



1



304,0



6АIII



67,5



89,5





51





6АI



5213



19



99,1



6АI



22,0





КП38



52





8АIII



265460



1



265,5



8АIII



104,9



126,9





51



См. КП37



6АI



5213



19



99,1



6АI



22,0





КП39



53





6АIII



159260



1



159,3



6АIII



35,4



50,7





54





6АI



3622



19



68,8



6АI



15,3





КП40



55





8АIII



149825



1



149,8



8АIII



59,2



74,5





54



См. КП39



6АI



3622



19



68,8



6АI



15,3





КП41



56





8АIII



223825



1



223,8



8АIII



88,4



103,7





54



См. КП39



6АI



3622



19



68,8



6АI



15,3





КП42



57





6АIII



215385



1



215,4



6АIII



47,8



69,4





58





6АI



5122



19



97,3



6АI



21,6





КП43



59





8АIII



201545



1



201,5



8АIII



79,6



101,2





58



См. КП42



6АI



5122



19



97,3



6АI



21,6





КП44



60





8АIII



310025



1



310,0



8АIII



122,5



144,1





58



См. КП42



6АI



5122



19



97,3



6АI



21,6





КП45



61





6АIII



242700



1



242,7



6АIII



53,9



72,5





62





6АI



3633



23



83,6



6АI



18,6





КП46



63





8АIII



220860



1



220,9



8АIII



87,3



105,9





62



См. КП45



6АI



3633



23



83,6



6АI



18,6





КП47



64





8АIII



309335



1



309,3



8АIII



122,2



140,8





62



См. КП45



6АI



3633



23



83,6



6АI



18,6





КП48



65





6АIII



335175



1



335,2



6АIII



74,4



100,6





66





6АI



5133



23



118,1



6АI



26,2





КП49



67





8АIII



303175



1



303,2



8АIII



119,8



146,0





66



См. КП48



6АI



5133



23



118,1



6АI



26,2





КП50



68





8АIII



432805



1



432,8



8АIII



171,0



197,2





66



См. КП48



6АI



5133



23



118,1



6АI



26,2





КП51



69





6АIII



328305



1



328,3



6АIII



72,9



93,1





70





6АI



3637



25



90,9



6АI



20,2





КП52



71





8АIII



276380



1



276,4



8АIII



109,2



129,4





70



См. КП51



6АI



3637



25



90,9



6АI



20,2





КП53



72





8АIII



412320



1



412,3



8АIII



162,9



183,1





70



См. КП51



6АI



3637



25



90,9



6АI



20,2





КП54



73





6АIII



458070



1



458,1



6АIII



101,7



130,2





74





6АI



5137



25



128,4



6АI



28,5





КП55



75





8АIII



381920



1



381,9



8АIII



150,9



179,4





74



См. КП54



6АI



5137



25



128,4



6АI



28,5





КП56



76





8АIII



581190



1



581,2



8АIII



229,6



258,1





74



См. КП54



6АI



5137



25



128,4



6АI



28,5





КП57



77





4ВрI



55410



1



55,4



4ВрI



5,1



10,4





78





6АI



2652



9



23,9



6АI



5,3





КП58



79





5ВрI



55530



1



55,5



5ВрI



8,0



13,3





78



См. КП57



6АI



2652



9



23,9



6АI



5,3





КП59



80





4ВрI



104680



1



104,7



4ВрI



9,6



19,9





81





6АI



5147



9



46,3



6АI



10,3





КП60



82





5ВрI



104915



1



104,9



5ВрI



15,1



25,4





81



См. КП59



6АI



5147



9



46,3



6АI



10,3





КП61



83





5ВрI



61550



1



61,6



5ВрI



8,9



14,2





84





6АI



2664



9



24,0



6АI



5,3





КП62



85





5ВрI



80780



1



80,8



5ВрI



11,6



16,9





84



См. КП61



6АI



2664



9



24,0



6АI



5,3





КП63



86





5ВрI



115640



1



115,6



5ВрI



16,6



26,9





87





6АI



5164



9



46,5



6АI



10,3





КП64



88





5ВрI



152820



1



152,8



5ВрI



22,0



32,3





87



См. КП63



6АI



5164



9



46,5



6АI



10,3





КП65



89





5ВрI



87830



1



87,8



5ВрI



12,6



19,1





84



См. КП61



6АI



2664



11



29,3



6АI



6,5





КП66



90





5ВрI



112830



1



112,8



5ВрI



16,2



22,7





84



См. КП61



6АI



2664



11



29,3



6АI



6,5





КП67



91





5ВрI



166490



1



166,5



5ВрI



24,0



36,6





87



См. КП63



6АI



5164



11



56,8



6АI



12,6





КП68



92





5ВрI



215090



1



215,1



5ВрI



31,0



43,6





87



См. КП63



6АI



5164



11



56,8



6АI



12,6





КП69



93





6АIII



172190



1



172,2



6АIII



38,2



48,8





94





6АI



3666



13



47,7



6АI



10,6





КП70



95





6АIII



227280



1



227,3



6АIII



50,5



61,1





94



См. КП69



6АI



3666



13



47,7



6АI



10,6





КП71



96





6АIII



240520



1



240,5



6АIII



53,4



68,3





97





6АI



5166



13



67,2



6АI



14,9





КП72



98





6АIII



318390



1



318,4



6АIII



70,7



85,6





97



См. КП71



6АI



5166



13



67,2



6АI



14,9





КП73



99





6АIII



214955



1



215,0



6АIII



47,7



63,2





100





6АI



3679



19



69,9



6АI



15,5





КП74



101





8АIII



185620



1



185,6



8АIII



73,3



88,8





100



См. КП73



6АI



3679



19



69,9



6АI



15,5





КП75



102





6АIII



299235



1



299,2



6АIII



66,4



88,2





103





6АI



5169



19



98,2



6АI



21,8





КП76



104





8АIII



257960



1



258,0



8АIII



101,9



123,7





103



См. КП75



6АI



5169



19



98,2



6АI



21,8





КП77



105





6АIII



299780



1



299,8



6АIII



66,6



88,4





106





6АI



5179



19



98,4



6АI



21,8





КП78



107





8АIII



258455



1



258,5



8АIII



102,1



123,9





106



См. КП77



6АI



5179



19



98,4



6АI



21,8





КП79



108





6АIII



142730



1



142,7



6АIII



31,7



46,8





109





6АI



3582



19



68,1



6АI



15,1





КП80



110





8АIII



132405



1



132,4



8АIII



52,3



67,4





109



См. КП79



6АI



3582



19



68,1



6АI



15,1





КП81



111





8АIII



214250



1



214,3



8АIII



84,6



99,7





109



См. КП79



6АI



3582



19



68,1



6АI



15,1





КП82



112





6АIII



202500



1



202,5



6АIII



45,0



66,8





113





6АI



5180



19



98,4



6АI



21,8





КП83



114





8АIII



187490



1



187,5



8АIII



74,1



95,9





113



См. КП82



6АI



5180



19



98,4



6АI



21,8





КП84



115





8АIII



306095



1



306,1



8АIII



120,9



142,7





113



См. КП82



6АI



5180



19



98,4



6АI



21,8





КП85



116





6АIII



198855



1



198,9



6АIII



44,2



65,6





117





6АI



5082



19



96,6



6АI



21,4





КП86



118





8АIII



184125



1



184,1



8АIII



72,7



94,1





117



См. КП85



6АI



5082



19



96,6



6АI



21,4





КП87



119





8АIII



300450



1



300,5



8АIII



118,7



140,1





117



См. КП85



6АI



5082



19



96,6



6АI



21,4





КП88



120





6АIII



230640



1



230,6



6АIII



51,2



69,5





121





6АI



3587



23



82,5



6АI



18,3





КП89



122





8АIII



206340



1



206,3



8АIII



81,5



99,8





121



См. КП88



6АI



3587



23



82,5



6АI



18,3





КП90



123





8АIII



304110



1



304,1



8АIII



120,1



138,4





121



См. КП88



6АI



3587



23



82,5



6АI



18,3





КП91



124





6АIII



329465



1



329,5



6АIII



73,1



99,6





125





6АI



5185



23



119,3



6АI



26,5





КП92



126





8АIII



294285



1



294,3



8АIII



116,2



142,7





125



См. КП91



6АI



5185



23



119,3



6АI



26,5





КП93



127





8АIII



436000



1



436,0



8АIII



172,2



198,7





125



См. КП91



6АI



5185



23



119,3



6АI



26,5





КП94



128





6АIII



327115



1



327,1



6АIII



72,6



98,6





129





6АI



5087



23



117,0



6АI



26,0





КП95



130



8АIII



288655



1



288,7



8АIII



114,0



140,0





129



См. КП94



6АI



5087



23



117,0



6АI



26,0





КП96



131





8АIII



427555



1



427,6



8АIII



168,9



194,9





129



См. КП94



6АI



5087



23



117,0



6АI



26,0





КП97



132





6АIII



320230



1



320,2



6АIII



71,1



91,1





133





6АI



3593



25



89,8



6АI



20,0





КП98



134





8АIII



262695



1



262,7



8АIII



103,8



123,8





133



См. КП97



6АI



3593



25



89,8



6АI



20,0





КП99



135





8АIII



412905



1



412,9



8АIII



163,1



183,1





133



См. КП97



6АI



3593



25



89,8



6АI



20,0





КП100



136





6АIII



456895



1



456,9



6АIII



101,4



130,2





137





6АI



5196



25



129,9



6АI



28,8





КП101



138





8АIII



375445



1



375,4



8АIII



148,3



177,1





137



См. КП100



6АI



5196



25



129,9



6АI



28,8





КП102



139





8АIII



593373



1



593,4



8АIII



234,4



263,2





137



См. КП100



6АI



5196



25



129,9



6АI



28,8





КП103



140





6АIII



458910



1



458,9



6АIII



101,9



130,2





141





6АI



5093



25



127,3



6АI



28,3





КП104



142





8АIII



368240



1



368,2



8АIII



145,5



173,8





141



См. КП103



6АI



5093



25



127,3



6АI



28,3





КП105



143





8АIII



581775



1



581,8



8АIII



229,8



258,1





141



См. КП103



6АI



5093



25



127,3



6АI



28,3





КП106



144





6АIII



135160



1



135,2



6АIII



30,0



45,5





145





6АI



3682



19



70,0



6АI



15,5





КП107



146





8АIII



125435



1



125,4



8АIII



49,6



65,1





145



См. КП106



6АI



3682



19



70,0



6АI



15,5





КП108



147





8АIII



203000



1



203,0



8АIII



80,2



95,7





145



См. КП106



6АI



3682



19



70,0



6АI



15,5





КП109



148





6АIII



186800



1



186,8



6АIII



41,5



63,3





113



См. КП82



6АI



5180



19



98,4



6АI



21,8





КП110



149





8АIII



173010



1



173,1



8АIII



68,3



90,1





113



См. КП82



6АI



5180



19



98,4



6АI



21,8





КП111



150





8АIII



282410



1



282,4



8АIII



111,6



133,4





113



См. КП82



6АI



5180



19



98,4



6АI



21,8





КП112



151





6АIII



221145



1



221,1



6АIII



49,1



68,0





152





6АI



3692



23



84,9



6АI



18,9





КП113



153





8АIII



197895



1



197,9



8АIII



78,2



97,1





152



См. КП112



6АI



3692



23



84,9



6АI



18,9





КП114



154



8АIII



291750



1



291,8



8АIII



115,2



134,1





152



См. КП112



6АI



3692



23



84,9



6АI



18,9





КП115



155





6АIII



307145



1



307,1



6АIII



68,2



94,7





125



См. КП91



6АI



5185



23



119,3



6АI



26,5





КП116



156





8АIII



274440



1



274,4



8АIII



108,4



134,9





125



См. КП91



6АI



5185



23



119,3



6АI



26,5





КП117



157





8АIII



406570



1



406,6



8АIII



160,6



187,1





125



См. КП91



6АI



5185



23



119,3



6АI



26,5





КП118



158





6АIII



306200



1



306,2



6АIII



68,0



88,5





159





6АI



3698



25



92,5



6АI



20,5





КП119



160





8АIII



251180



1



251,2



8АIII



99,2



119,7





159



См. КП118



6АI



3698



25



92,5



6АI



20,5





КП120



161





8АIII



394990



1



395,0



8АIII



156,0



176,5





159



См. КП118



6АI



3698



25



92,5



6АI



20,5





КП121



162





6АIII



424520



1



424,5



6АIII



94,2



123,0





137



См. КП100



6АI



5196



25



129,9



6АI



28,8





КП122



163





8АIII



349050



1



349,1



8АIII



137,9



166,7





137



См. КП100



6АI



5196



25



129,9



6АI



28,8





КП123



164





8АIII



551620



1



551,6



8АIII



217,9



246,7





137



См. КП100



6АI



5196



25



129,9



6АI



28,8





КП124



165





6АIII



125975



1



126,0



6АIII



28,0



42,7





166





6АI



3495



19



66,4



6АI



14,7





КП125



167





8АIII



116750



1



116,8



8АIII



46,1



60,8





166





6АI



3495



19



66,4



6АI



14,7





КП126



168





8АIII



189300



1



189,3



8АIII



74,8



89,5





166





6АI



3495



19



66,4



6АI



14,7





КП127



169





6АIII



177710



1



177,7



6АIII



39,4



60,5





170





6АI



4995



19



94,9



6АI



21,1





КП128



171





8АIII



164400



1



164,4



8АIII



64,9



86,0





170





6АI



4995



19



94,9



6АI



21,1





КП129



172





8АIII



268705



1



268,7



8АIII



106,1



127,2





170





6АI



4995



19



94,9



6АI



21,1





КП130



173





6АIII



205820



1



205,8



6АIII



45,7



63,5





166





6АI



3495



23



80,4



6АI



17,8





КП131



174





8АIII



184275



1



184,3



8АIII



72,8



90,6





166





6АI



3495



23



80,4



6АI



17,8





КП132



175





8АIII



271785



1



271,8



8АIII



107,4



125,2





166





6АI



3495



23



80,4



6АI



17,8





КП133



176





6АIII



291945



1



291,9



6АIII



64,8



90,3





170





6АI



4995



23



114,9



6АI



25,5





КП134



177





8АIII



260910



1



260,9



8АIII



103,1



128,6





170





6АI



4995



23



114,9



6АI



25,5





КП135



178





8АIII



386860



1



386,9



8АIII



152,8



178,3





170





6АI



4995



23



114,9



6АI



25,5





КП136



179





6АIII



285545



1



285,5



6АIII



63,4



82,8





166





6АI



3495



25



87,4



6АI



19,4





КП137



180





8АIII



234265



1



234,3



8АIII



92,5



111,9





166





6АI



3495



25



87,4



6АI



19,4





КП138



181





8АIII



368580



1



368,6



8АIII



145,6



165,0





166





6АI



3495



25



87,4



6АI



19,4





КП139



182





6АIII



406030



1



406,0



6АIII



90,1



117,8





170





6АI



4995



25



124,9



6АI



27,7





КП140



183





8АIII



332500



1



332,5



8АIII



131,3



159,0





170





6АI



4995



25



124,9



6АI



27,7





КП141



184





8АIII



525415



1



525,4



8АIII



207,5



235,2





170





6АI



4995



25



124,9



6АI



27,7





КП142



185





8АIII



398635



1



398,6



8АIII



157,4



188,3





186





6АI



4495



31



139,3



6АI



30,9





КП143



187





8АIII



538810



1



538,8



8АIII



212,8



243,7





186





6АI



4495



31



139,3



6АI



30,9





КП144



188





8АIII



429910



1



429,9



8АIII



169,8



194,4





189





6АI



2995



37



110,8



6АI



24,6





КП145



190





8АIII



545370



1



545,4



8АIII



215,4



240,0





189





6АI



2995



37



110,8



6АI



24,6





КП146



191





6АIII



284730



1



284,7



6АIII



63,2



84,2





192





6АI



4985



19



94,7



6АI



21,0





КП147



193





8АIII



245440



1



245,4



8АIII



96,9



117,9





192





6АI



4985



19



94,7



6АI



21,0





КП148



194





6АIII



193510



1



193,5



6АIII



43,0



64,1





195





6АI



5010



19



95,2



6АI



21,1





КП149



196





8АIII



178870



1



178,9



8АIII



70,7



91,8





195





6АI



5010



19



95,2



6АI



21,1





КП150



197





8АIII



292520



1



292,5



8АIII



115,5



136,6





195





6АI



5010



19



95,2



6АI



21,1





КП151



198





6АIII



314415



1



314,4



6АIII



69,8



95,4





195





6АI



5010



23



115,2



6АI



25,6





КП152



199





8АIII



280920



1



280,9



8АIII



111,0



136,6





195





6АI



5010



23



115,2



6АI



25,6





КП153



200





8АIII



416440



1



416,4



8АIII



164,5



190,1





195





6АI



5010



23



115,2



6АI



25,6





КП154



201





6АIII



438595



1



438,6



6АIII



97,4



125,2





195





6АI



5010



25



125,3



6АI



27,8





КП155



202





8АIII



358850



1



358,9



8АIII



141,8



169,6





195





6АI



5010



25



125,3



6АI



27,8





КП156



203





8АIII



567405



1



567,4



8АIII



224,1



251,9





195





6АI



5010



25



125,3



6АI



27,8





КП157



204





8АIII



424605



1



424,6



8АIII



167,7



198,7





205





6АI



4510



31



139,8



6АI



31,0





КП158



206





8АIII



573980



1



574,0



8АIII



226,7



257,7





205





6АI



4510



31



139,8



6АI



31,0





КП159



207





8АIII



461345



1



461,3



8АIII



182,2



206,9





208





6АI



3010



37



111,4



6АI



24,7





КП160



209





8АIII



585730



1



585,7



8АIII



231,4



256,1





208





6АI



3010



37



111,4



6АI



24,7





КП161



210





6АIII



177510



1



177,5



6АIII



39,4



60,4





211





6АI



4990



19



94,8



6АI



21,0





КП162



212





8АIII



164240



1



164,2



8АIII



64,9



85,9





211





6АI



4990



19



94,8



6АI



21,0





КП163



213





8АIII



268440



1



268,4



8АIII



106,0



127,0





211





6АI



4990



19



94,8



6АI



21,0





КП164



214





6АIII



291655



1



291,7



6АIII



64,8



90,3





211





6АI



4990



23



114,8



6АI



25,5





КП165



215





8АIII



260820



1



260,8



8АIII



103,0



128,5





211





6АI



4990



23



114,8



6АI



25,5





КП166



216





8АIII



386400



1



386,4



8АIII



152,6



178,1





211





6АI



4990



23



114,8



6АI



25,5





КП167



217





6АIII



405630



1



405,6



6АIII



90,0



117,7





211





6АI



4990



25



124,8



6АI



27,7





КП168



218





8АIII



332000



1



332,0



8АIII



131,1



158,8





211





6АI



4990



25



124,8



6АI



27,7





КП169



219





8АIII



524890



1



524,9



8АIII



207,3



235,0





211





6АI



4990



25



124,8



6АI



27,7





КП170



220





8АIII



397785



1



397,8



8АIII



157,1



188,0





221





6АI



4485



31



139,0



6АI



30,9





КП171



222





8АIII



537830



1



537,8



8АIII



212,4



243,3





221





6АI



4485



31



139,0



6АI



30,9





КП172



223





8АIII



428505



1



428,5



8АIII



169,3



193,8





224





6АI



2985



37



110,4



6АI



24,5





КП173



225





8АIII



543810



1



543,8



8АIII



214,8



239,3





224





6АI



2985



37



110,4



6АI



24,5





К1



226





8АIII



4450



5



22,3



8АIII



8,8



10,2





227





6АI



280



23



16,4



6АI



1,4





К2



228





8АIII



5080



5



25,4



8АIII



10,0



11,6





227





6АI



280



26



7,3



6АI



1,6





К3



229





8АIII



5770



5



28,9



8АIII



11,4



13,2





227





6АI



280



29



8,1



6АI



1,8





К4



230





8АI



220



11



2,4



8АI



0,95



1,19





231





6АI



1100



1



1,1



6АI



0,24





К5



232





8АI



260



11



2,9



8АI



1,13



1,37





231





6АI



1100



1



1,1



6АI



0,24





Ф1



233





5ВрI



235



1



0,24



5ВрI



0,04



0,04



Ф2



234





5ВрI



255



1



0,26



5ВрI



0,04



0,04



Ф3



235





5ВрI



295



1



0,30



5ВрI



0,05



0,05





4. Каркасы К4 и К5, устанавливаемые в лотке и шелыге труб Dу 2000 и 2400 мм, должны быть равномерно распределены по длине трубы.



5. Для обеспечения проектной толщины защитного слоя бетона до арматуры к каркасу следует прикреплять пластмассовые или бетонные фиксаторы.

Фиксаторы следует устанавливать по периметру каркаса на расстоянии 500-600 мм, но не менее 4 шт. под углом 90° друг к другу, а по длине - не реже чем через 1000 мм.

Допускается применение фиксаторов из отходов арматурной стали.



6. Изготовление арматурных изделий следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85.



7. Спиральную и продольную арматуру цилиндрических каркасов следует сваривать между собой в каждом пересечении или через одно пересечение при обязательном шахматном расположении сварных соединений.



8. Фиксаторы Ф1-Ф3, предназначенные для соединения арматурных цилиндрических каркасов между собой, следует устанавливать по периметру каркасов через два шага продольных стержней, а по длине:

в 6 рядов - для труб полезной длиной 4,5 и 5 м;

в 5 рядов - для труб полезной длиной 3,5 м;

в 4 ряда - для труб полезной длиной 3 м.

Допускается применение других фиксаторов, обеспечивающих взаимную фиксацию каркасов без увеличения расхода стали.



9. По требованию потребителя в трубах устанавливают два закладных изделия марки М1, предназначенных для защиты трубопроводов от электрокоррозии.

Конструкция закладного изделия и его положение в трубе приведены на черт. 38. При этом закладные изделия должны располагаться по одной образующей наружной поверхности трубы, а в трубах с подошвой эта образующая должна быть в верхней части трубы.

Спецификация и расход стали на одно закладное изделие М1 приведены в табл.19. При изготовлении труб с этими закладными изделиями общий расход стали на одну трубу, указанный в табл. 13, должен быть увеличен на 0,3 кг.

Закладное изделие М1



Пример установки закладного изделия М1 в трубах типа ТБ



Черт. 38





Таблица 19

Спецификация и выборка стали на одно закладное изделие



















Пози-

ция



Эскиз



Диаметр

или сечение,



Длина,

мм



Коли-

чест



Общая

длина



Выборка стали



















мм













во













Диаметр

или сечение,

мм



Масса,

кг



Масса

изделия,

кг



236





25х5



50



2



0,1



25х5



0,1





237







Болт

М5х25 по

ГОСТ 7805



-







-







2







-







Метизы







0,02









238







Гайка

М5 по

ГОСТ 5927



-







-







2







-







-







-









239







Шайба

М5 по

ГОСТ 11371



-







-







2







-







-







-







0,16







240







3ВрI



350



1



0,35



3ВрI







0,02







241









Гайка

М16 по

ГОСТ 5916





-









-









1









-









Гайка









0,02











10. На наружной и внутренней поверхностях труб Dу 2000 и 2400 мм без подошвы (см. п. 1 приложения 1) вдоль образующих цилиндрической части труб, проходящих посередине зон установки каркасов поперечного армирования, должны быть нанесены несмываемой краской фиксирующие полосы с надписями "лоток" и на диаметрально противоположной стороне - "шелыга".







Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1989
