ГОСТ 25912.4-91 Арматурные и монтажно-стыковые изделия железобетонных плит для аэродромных покрытий. Конструкция

ГОСТ 25912.4-91 Арматурные и монтажно-стыковые изделия железобетонных плит для аэродромных покрытий. Конструкция
ГОСТ 25912.4-91 контролирует качество и технологию сборки комплектующих деталей для изготовления аэродромных сборных плит ПАГ-14, ПАГ-18 и ПАГ-20 (соотв. ГОСТ 25912.1, ГОСТ 25912.2, ГОСТ 25912.3). Стандарт устанавливает технологию и конструкцию монтажно-стыковых и арматурных изделий, а также предписывает применение определенных классов арматуры в различных условиях. ГОСТ25912.4-91 введен в действие 01.01.92г.



ГОСТ 25912.4-91

Группа Ж 33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ

ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ

Конструкция

Structure fittings and mounting products

of reinforced concrete alabs for aerodrome pavement.

Structure



ОКП 58 6711

Дата введения 1992-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством обороны СССР

РАЗРАБОТЧИКИ Б.И.Демин, канд.техн.наук (руководитель темы); В.А.Долинченко, канд. техн.наук; Н.Б.Васильев, канд.техн.наук; В.А.Кульчицкий, канд.техн.наук; К.Д.Жуков; Л.Б.Пчелкина; В.М.Скубко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.03.91 N 8

3. ВЗАМЕН ГОСТ 25912.3-83

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

----------------------------------------------------------

Обозначение НТД, на который ¦ Номер пункта

дана ссылка ¦

------------------------------+---------------------------

ГОСТ 103-76 ¦ 3

ГОСТ 535-88 ¦ 3

ГОСТ 14098-85 ¦ 4

ГОСТ 25912.0-91 ¦ 6

ГОСТ 25912.1-91 ¦ Вводная часть; 7

ГОСТ 25912.2-91 ¦ Вводная часть; 7

ГОСТ 25912.3-91 ¦ Вводная часть; 7

СНиП 2.01.01-82 ¦ 3

Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия предварительно напряженных железобетонных плит ПАГ, предназначенных для устройства сборных аэродромных покрытий, - ПАГ-14 по ГОСТ 25912.1, ПАГ-18 по ГОСТ 25912.2 и ПАГ-20 по ГОСТ 25912.3 и устанавливает конструкцию указанных арматурных и монтажно-стыковых изделий.

1. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 1, монтажно-стыковых изделий - на черт. 2.



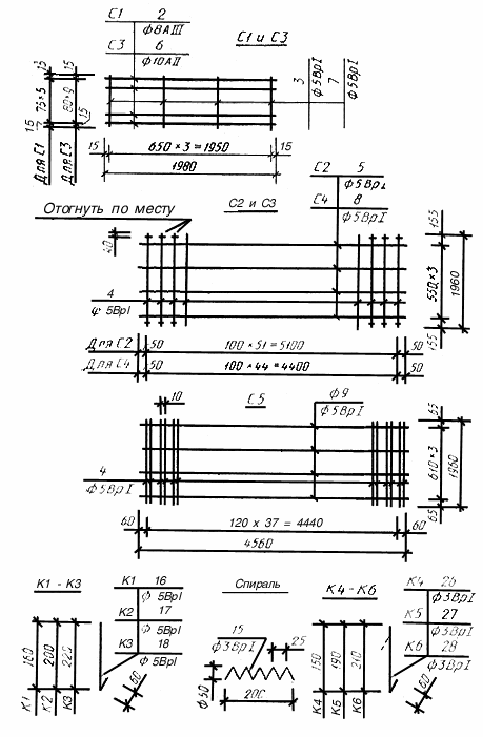

 Черт. 1

В скобках указаны размеры для М4 и М4б

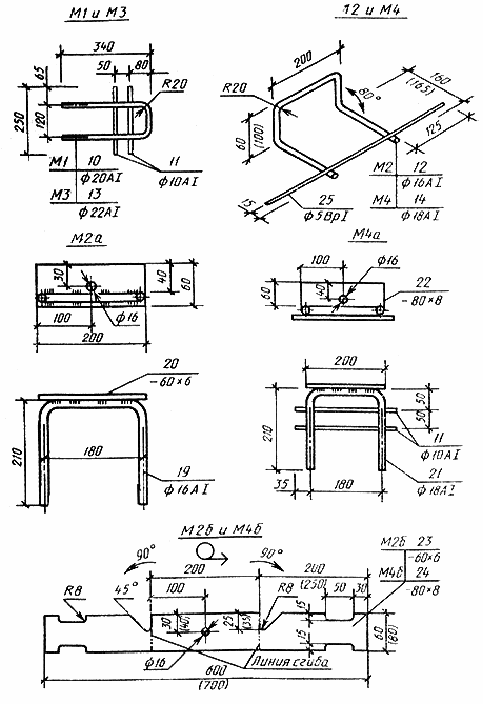

Черт. 2

2. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 1 и 2.

Таблица 1



















Марка изделия



Позиция



Сечение



Длина,

м



Число





Общая длина,



Выборка стали на изделие



















м



Сечение



Длина, м



Масса, кг





2



8АIII



1980



6



11,88



8АIII



11,88



4,70



С1



3



5ВрI



405



4



1,62



5ВрI



1,62



0,23





Итого:



4,93



С2



4



5ВрI



1960



52



101,92



5ВрI



122,72



17,67





5





5200



4



20,80























6



10АII



1980



10



19,80



10АII



19,80



12,22



С3



7



5ВрI



750



4



3,00



5ВрI



3,00



0,43





Итого:



12,65



С4



8



5ВрI



4500



4



18,00



5ВрI



106,20



15,29





4





1960



45



88,0





















С5



4



5ВрI



1960



76



148,96



5ВрI



167,20



24,08





9





4560



4



18,24





















Спираль



15



3ВрI



1250



1



1,25



3ВрI



1,25



0,065



К1



16





220













0,22



5ВрI



0,22



0,032



К2



17



5ВрI



260













0,26



5ВрI



0,26



0,037



К3



18





280







1



0,28



5ВрI



0,28



0,040



К4



26





210













0,21



3ВрI



0,21



0,011



К5



27



3ВрI



250













0,25



3ВрI



0,25



0,013



К6



28





270









0,27



3ВрI



0,27



0,014





Примечания:

1. В арматурной сетке С3 допускается замена стержней поз. 6 1010АII на 158АII или 158АIII с шагом стержней в сетке 50 мм.

2. При применении в сетках арматурной стали класса Ат-IIIС ее диаметр, длину и расход стали следует принимать одинаковыми с арматурной сталью класса А-III.

Таблица 2























Марка изделия

Позиция

Сечение

Длина, м



Число

Общая длина,



Выборка стали на изделие

















м

Сечение

Длина, м

Масса, кг



10



20АI



800



1



0,80



20АI



0,80



1,98



М1



11



10АI



250



2



0,50



10АI



0,50



0,31





Итого:



1,91





12



16АI



640



1



0,64



16АI



0,64



1,01



М2



25



5ВрI



450



1



0,45



5ВрI



0,45



0,065





Итого:



1,08





13



22АI



800



1



0,80



22АI



0,80



2,38



М3



11



10АI



250



2



0,50



10АI



0,50



0,31





Итого:



2,69





14



18АI



730



1



0,73



18АI



0,73



1,46



М4



25



5ВрI



450



1



0,45



5ВрI



0,45



0,07





Итого:



1,53





19



16АI



600







1



0,60



16АI



0,60



0,95



М2а



20



-60х6



200









0,20



-60х6



0,20



0,57





Итого:



1,52





11



10АI



250



2



0,50



10АI



0,50



0,31



М4а



21



18АI



600







1



0,60



18АI



0,60



1,20





22



-80х8



200









0,20



-80х8



0,20



1,00





Итого:



2,51



М2б



23



-60х6



600



1



0,60



-60х6



0,60



1,70



М4б





24



-80х8



700



1



0,70



-80х8



0,70



3,52





Примечание. Допускается изготовление стыковых изделий М2 и М4 без поз. 25, если применяемый способ крепления этих изделий в форме обеспечивает их проектное положение в плите.

3. Монтажно-стыковые изделия следует изготовлять из арматурной стали класса А-I марок Ст3пс и Ст3сп. Для плит, предназначенных для применения в районах с расчетной температурой наиболее холодной пятидневки (СНиП 2.01.01) ниже минус 40 °С, а также плит, погрузочно-разгрузочные работы с которыми или монтаж их возможны при температуре ниже минус 40 °С, применение стали марки Ст3пс не допускается. Марку арматурной стали оговаривают в заказе плит.

Для монтажно-стыковых изделий М2а, М2б, М4а и М4б следует применять стальную полосу общего назначения нормальной точности прокатки по ГОСТ 103 из стали Ст3пс5-1, свариваемой. Полоса должна удовлетворять требованиям ГОСТ 535.

4. Соединения стержней - по ГОСТ 14098.

5. В сетках должны быть сварены все пересечения стержней.

6. Технические требования, правила приемки и методы контроля арматурных и монтажно-стыковых изделий - по ГОСТ 25912.0.

7. Применение арматурных и монтажно-стыковых изделий в плитах ПАГ - по ГОСТ 25912.1 - ГОСТ 25912.3.





Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1991
