ГОСТ 20054-82. Трубы бетонные безнапорные. Технические условия

ГОСТ 20054-82. Трубы бетонные безнапорные. Технические условия
ГОСТ 20054-82 устанавливает требования, соблюдать которые необходимо при изготовлении бетонных безнапорных раструбных и фальцевых труб с круглым отверстием, из тяжелого бетона, использующихся при строительстве безнапорных подземных трубопроводов для транспортировки сточных вод всех видов самотеком. Стандарт предусматривает применение таких труб в районах с сейсмичностью до 7 баллов. ГОСТ 20054-82 действует с 01.01.83г.






ГОСТ 20054-82

Гpуппа Ж33



ГОСУДАPСТВЕHHЫЙ СТАHДАPТ СОЮЗА ССP



ТРУБЫ БЕТОННЫЕ БЕЗНАПОРНЫЕ

Технические условия

Concrete non-pressure pipes.

Specification





ОКП 57 4621



Дата введения 1983-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. PАЗPАБОТАH Министерством промышленности строительных материалов СССР Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстpоя СССP

Государственным проектным институтом "Союзводоканалпроект" Госстpоя СССP

Министерством строительного, дорожного и коммунального машиностроения

РАЗРАБОТЧИКИ

А.Г.Грайфер, канд.техн.наук (pуководитель темы); А.И.Дмитриев, канд.техн.наук; К.А.Маврин, канд.техн.наук; А.Д.Шарипов; А.Л.Ционский, канд.техн.наук; В.С.Широков, канд.техн.наук; Ю.А.Саввина, канд.техн.наук; Л.П.Хлюпин; В.П.Пономарев; С.К.Казарин; А.Ф.Шашин; Н.Н.Перетрухин

2. ВHЕСЕH Министерством промышленности строительных материалов СССР

3. УТВЕPЖДЕH И ВВЕДЕH В ДЕЙСТВИЕ Постановлением Госудаpственного комитета СССP по делам стpоительства от 12.03.82 N 48

4. ВЗАМЕН ГОСТ 20054-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ









Обозначение НТД, на который дана ссылка



Номер пункта



Обозначение НТД, на который дана ссылка



Номер пункта



ГОСТ 8.001-80



5.8



ГОСТ 13015.2-81



6.1



ГОСТ 166-89



5.8.1, 5.8.2



ГОСТ 13015.3-81



6.2



ГОСТ 7502-89



5.8.4



ГОСТ 14192-77



6.7



ГОСТ 8829-85



4.4.2, 4.4.3, 5.1.1



ГОСТ 18105-86



2.6.7



ГОСТ 10060-87



5.5



ГОСТ 22000-86



3.1



ГОСТ 10178-85



2.6.5



ГОСТ 23009-78



1.4



ГОСТ 10180-90



2.6.7, 5.3



ГОСТ 23732-89



2.6.5



ГОСТ 12730.0-78



5.4, 5.6



СНиП II-21-75



5.4



ГОСТ 12730.3-78



5.6



СНиП II-28-73



Вводная часть, 2.6.6



ГОСТ 12730.5-84



5.4



СНиП II-31-74



2.6.4



ГОСТ 13015.0-83



2.6.7, 5.7



СНиП III-4-80



6.9



ГОСТ 13015.1-81



2.6.7, 5.7







6. ПЕРЕИЗДАНИЕ. Май 1992 г.



Hастоящий стандаpт pаспpостpаняется на бетонные безнапорные раструбные и фальцевые трубы с круглым отверстием, изготовляемые из тяжелого бетона и предназначенные для строительства в любых климатических условиях, а также при сейсмичности района строительства до 7 баллов включительно, подземных трубопроводов, по которым предусматривается транспортирование всех видов сточных вод самотеком.

Трубы предназначаемые для эксплуатации в условиях воздействия агрессивной среды, должны удовлетворять дополнительным требованиям, установленным в проекте трубопровода согласно главе СНиП II-28.

Изготовление труб из мелкозернистого бетона в соответствии с требованиями настоящего стандаpта допускается только при соответствующем технико-экономическом обосновании.

Стандаpт не pаспpостpаняется на звенья бетонных водопропускных труб, укладываемых под насыпи железных и автомобильных дорог.



1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ



1.1. Трубы подразделяют на следующие типы :

ТБ - раструбные цилиндрические со стыковыми соединениями, уплотняемыми герметиками или другими материалами;

ТБС - раструбные цилиндрические со ступенчатой стыковой поверхностью втулочного конца трубы, стыковые соединения которых уплотняют резиновыми кольцами;

ТБПС - то же, с подошвой;

ТБФ - фальцевые цилиндрические со стыковыми соединениями, уплотняемыми герметиками или другими материалами;

ТБПФ - то же, с подошвой.

Трубы высшей категории качества могут быть: всех типов - при диаметре менее 400 мм, только типов ТБС и ТБПС - при диаметре менее 400 мм и более.



1.2. Форма и размеры труб в зависимости от значений внутреннего диаметра должны соответствовать:

типа ТБ указанным на черт. 1 и в табл. 1





" ТБС " " " 2 " " " 2



" ТБПС " " " 3 " " " 3



" ТБФ " " " 4 " " " 4



" ТБПФ " " " 5 " " " 5





Примечания:



1. Допускается изготовлять трубы всех типов большей полезной длины, чем указано в табл. 1-5. При этом полезная длина труб (L) должна быть кратной 500 мм.



2. Допускается до 01.01.86 изготавливать на действующем оборудовании трубы с размерами, отличными от указаных в табл. 1-5, при условии соблюдения всех остальных требований, установленных настоящим стандартом.



1.3. Трубы в зависимости от их прочности подразделяют по несущей способности на две группы:

1 - нормальной прочности;

2 - повышенной " .

1.4. Трубы обозначают марками в соответствии с ГОСТ 23009. Марка труб состоит из буквенно-цифровых групп, разделенных тире. Первая группа марки содержит обозначение типа трубы и номинальные габаритные размеры: диаметр условного прохода в сантиметрах и полезную длину в дециметрах.

Во второй группе марки указывают группу по несущей способности.

В третью группу марки включают обозначения дополнительных характеристик, отражающих условия эксплуатации труб. Например, для труб применяемых в условиях водействия агрессивных сред, характеристики степени плотности бетона (Н - нормальная плотность, П - повышенная плотность, О - особоплотный) и вид агрессии (Щ - щелочная, К - кислотная и др.).

Пример условного обозначения (марки) трубы типа ТБ диаметром условного прохода 600 мм, полезной длиной 2000 мм, 2-й группы по несущей способности, предназначенной для эксплуатации в обычных условиях:



ТБ 60.20-2



То же, трубы типа ТБС диаметром условного прохода 1000 мм, полезной длиной 2000 мм, 1-й группы по несущей способности, предназначенной для эксплуатации в условиях воздействия среднеагрессивной щелочной среды:





ТБС 100.20-1-ПЩ



Трубы типа ТБ

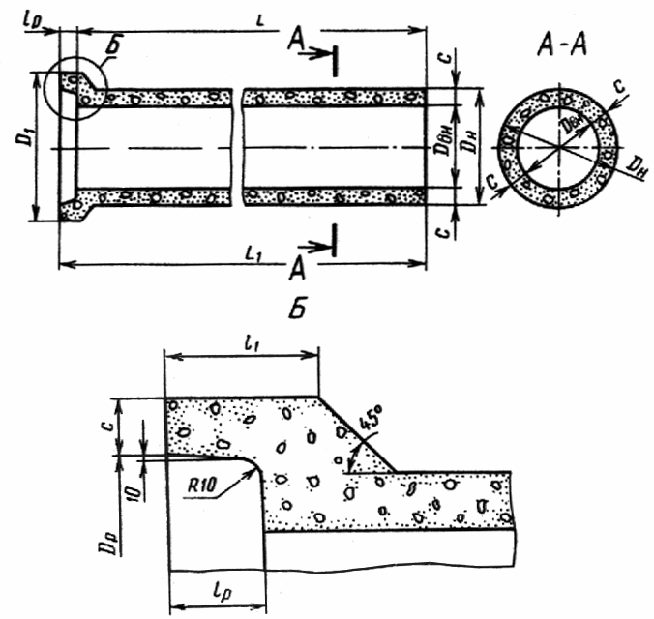

Разрез по продольной оси трубы



Черт. 1

Трубы типа ТБС

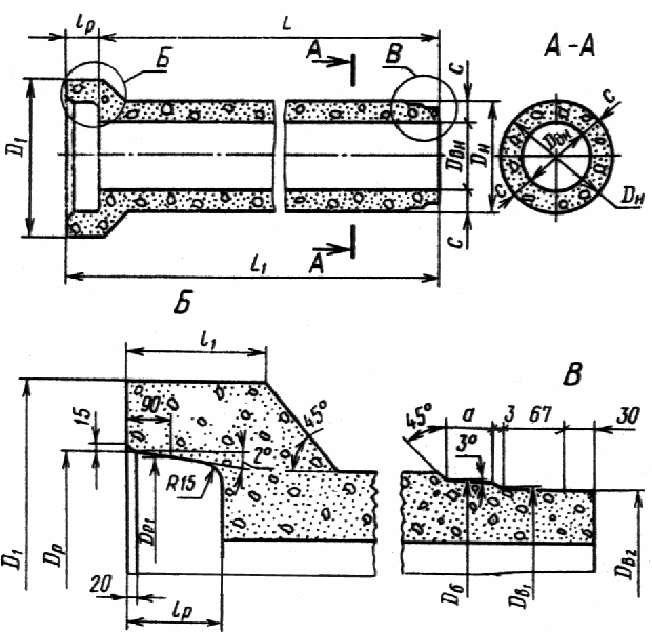

Разрез по продольной оси трубы



Черт. 2





Таблица 1

Параметры труб типа ТБ

































Диа-

метр

ус-

лов-

ного

про-

хода

тру-













Типоразмер



трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей



Размеры трубы, мм













Объем

бето-

на,











Спра-

вочная

масса

трубы,

т



бы,



,

мм





способ-

ности










































































1



2







100





ТБ 10.10



Р20



-





100



150



240





1050





1000



25



190





50



55



0,012



0,029





Р30



-





140



220





20



180





50



0,009



0,022





Р20



-





220



330





35



260





60



0,023



0,056



150





ТБ 15.10





Р25



-



150





210



310



1050





1000





30



250



50





55



0,019



0,046





Р30



-





200



290





25



240





50



0,016



0,038





Р20



-





280



400





40



320





60



0,050



0,120



200





ТБ 20.15





Р25



-



200





270



380



1550





1500





35



310



50





55



0,043



0,103





Р30



-





260



360





30



300





55



0,036



0,086





Р20



Р30





410



560





55



450





95



0,105



0,252



300





ТБ 30.15





Р25*



Р35*



300





400



540



1580





1500





50



440



80





90



0,094



0,226





Р30



Р40





390



520





45



430





90



0,083



0,199





Р20



Р30





550



750





75



600





120



0,194



0,466



400





ТБ 40.15





Р25*



Р35*



400





530



710



1600





1500





65



580



100





120



0,166



0,398





Р30



-





510



670





55



560





115



0,138



0,331





Р20



Р25





670



890





85



720





125



0,357



0,857



500





ТБ 50.20





Р25*



Р35*



500





650



850



2100





2000





75



700



100





125



0,303



0,727





Р30



-





630



810





65



680





120



0,259



0,622





Р20



Р30





790



1030





95



840





130



0,474



1,137



600





ТБ 60.20





Р25*



Р35*



600





770



990



2100





2000





85



820



100





125



0,410



0,984





Р30



-





750



950





75



800





125



0,355



0,852





Р20



Р30





1040



1330





120



1090





150



0,804



1,929



800





ТБ 80.20





Р25*



Р40*



800





1010



1270



2110





2000





105



1060



110





145



0,684



1,641





Р30



-





990



1230





95



1040





140



0,608



1,459





Р20



Р30





1290



1630





145



1340





160



1,220



2,932





1000





ТБ 100.20



Р25*



Р40*





1000



1250



1550





2110





2000



125



1300





110



155



1,020



2,457





Р30



-





1230



1510





115



1280





150



0,924



2,217





Р35



-





1210



1470





105



1260





145



0,835



2,004



----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.



Таблица 2

(левая часть)



Параметры труб типа ТБС

























Диаметр

условного

прохода

трубы,

,мм















Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей











Размеры трубы,

мм















способ-

ности































































1



2






Р20



Р30





550



700





533





400





ТБС 40.15





Р25*



Р35*



400





530



690



(528)





500





526





493







Р30



-





510



665






Р20



Р25





670



845





653





500





ТБC 50.20





Р25*



Р35*



500





650



825



(648)





620





646





613







Р30



-





630



805






Р20



Р30





790



975





763





600





ТБC 60.20





Р25*



Р35*



600





770



950



(758)





730





756





723







Р30



-





750



935






Р20



Р30





1040



1245





985





800





ТБC 80.20





Р25*



Р40*



800





1010



1210



(980)





950





976





943







Р30



-





990



1195






Р20



Р30





1290



1525







1000





ТБC 100.20



Р25*



Р40*





1000



1250



1480



1215

(1210)





1180





1206





1173





Р30



-





1230



1465






Р35



-





1210



1445





----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.





Таблица 2

(правая часть)



Параметры труб типа ТБС



























Диаметр

условного

прохода

трубы,

, мм















Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей









Размеры трубы, мм























Объем

бето-

на,т













Спра-

вочная

масса

трубы,





способ-

ности

























































т







1



2






Р20



Р30





75





175





0,196



0,47



400





ТБС 40.15





Р25*



Р35*



1645





1500





65



145





170



35





0,171



0,41





Р30



-





55





170





0,144



0,35





Р20



Р25





85





190





0,355



0,85



500





ТБC 50.20





Р25*



Р35*



2155





2000





75



155





175



35





0,313



0,75





Р30



-





65





175





0,269



0,65





Р20



Р30





95





195





0,471



1,13



600





ТБC 60.20





Р25*



Р35*



2155





2000





85



155





190



40





0,418



1,00





Р30



-





75





185





0,365



0,88





Р20



Р30





120





210





0,779



1,87



800





ТБC 80.20





Р25*



Р40*



2165





2000





105



165





200



50





0,674



1,62





Р30



-





95





200





0,612



1,47





Р20



Р30





145





235





1,200



2,88





1000





ТБC 100.20



Р25*



Р40*





2175





2000



125





175



225





60



1,010



2,42





Р30



-





115





220





0,935



2,24





Р35



-





105





220





0,855



2,05





----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.





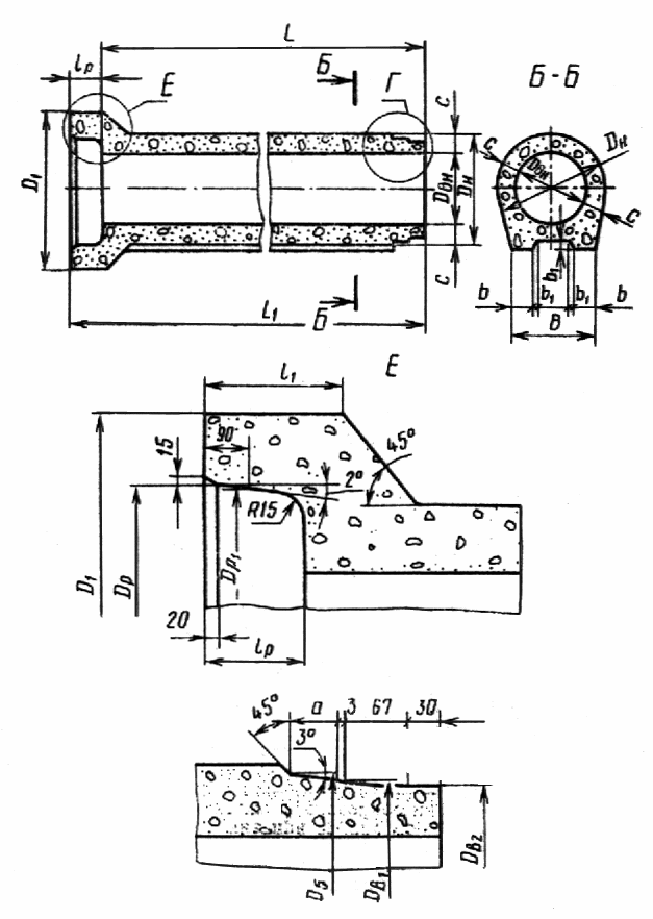

Трубы типа ТБПС.

Разрез по продольной оси трубы



Черт. 3



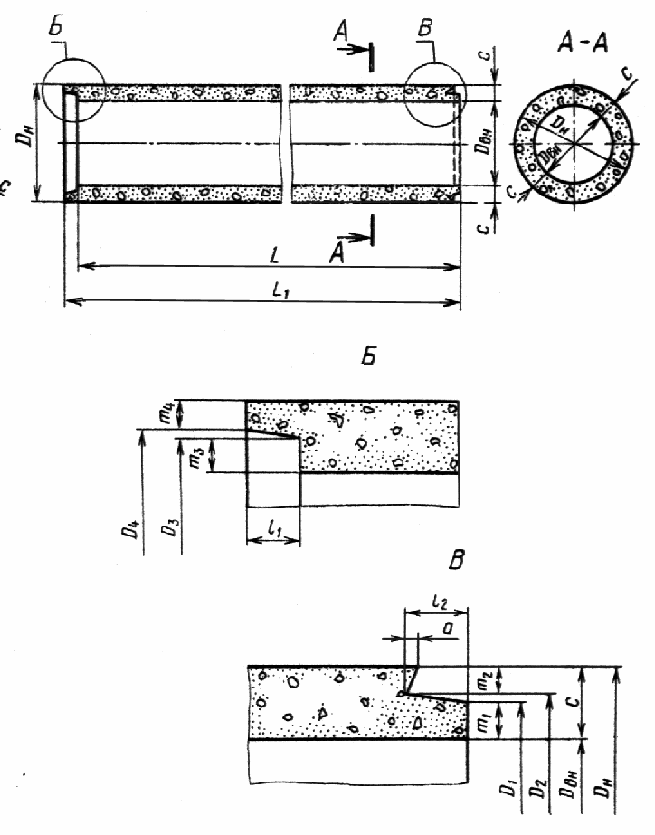

Трубы типа ТБФ.

Разрез по продольной оси трубы



Черт. 4





Таблица 3

(левая часть)



Параметры труб типа ТБПС



























Диаметр

условного

прохода

трубы,

, мм















Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей















Размеры труб,

мм















способ-

ности































































1



2






Р20



Р30





790



975





763





600





ТБПC 60.20





Р25*



Р35*



600





770



950



(758)





730





756





723







Р30



-





750



935






Р20



Р30





1040



1245





985





800





ТБПC 80.20





Р25*



Р40*



800





1010



1210



(980)





950





976





943







Р30



-





990



1195






Р20



Р30





1290



1525







1000





ТБПC 100.20



Р25*



Р40*





1000



1250



1480



1215

(1210)





1180





1206





1173







Р30



-





1230



1465






Р35



-





1210



1445





 ----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.



Таблица 3

(правая часть)



Параметры труб типа ТБПС







































Диаметр

услов-

ного

прохода

трубы,













Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей









Размеры трубы, мм





















Объем

бето-

на,

















Спра-

вочная

масса

трубы,



, мм









способ-

ности































































































т









1



2






Р20



Р30





560



95





195





0,525



1,26



600





ТБПC 60.20





Р25*



Р35*



2155





2000





540



85



140





10





155





190



40





0,468



1,12





Р30



-





520



75





185





0,414



0,99





Р20



Р30





730



120





210





0,874



2,10



800





ТБПC 80.20





Р25*



Р40*



2165





2000





700



105



185





15





165





200



50





0,763



1,83





Р30



-





680



95





200





0,696



1,67





Р20



Р30





920



145





235





1,350



3,24





1000





ТБПC 100.20



Р25*



Р40*





2175





2000



880



125





225





20





175



225





60



1,150



2,76





Р30



-





860



115





220





1,070



2,56





Р35



-





840



105





220





0,984



2,36



----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.



Таблица 4

(левая часть)



Параметры труб типа ТБФ





























Диаметр

условного

прохода

трубы,

, мм















Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей



Размеры трубы,

м







способ-

ности













































































1



2






Р20



Р30





410





372





376





55



300





ТБФ 30.15





Р25*



Р35*



300





400



332





362



340





366



1525





1500





50





Р30



Р40





390





352





356





45





Р20



Р30





550





510





510





75



400





ТБФ 40.15





Р25*



Р35*



400





530



440





490



448





490



1525





1500





65





Р30



-





510





470





470





55





Р20



Р25





670





624





624





85



500





ТБФ 50.20





Р25*



Р35*



500





650



554





604



562





604



2030





2000





75





Р30



-





630





584





584





65





Р20



Р30





790





730





730





95



600





ТБФ 60.20





Р25*



Р35*



600





770



660





710



668





710



2035





2000





85





Р30



-





750





690





690





75





Р20



Р30





1040





960





960





120



800





ТБФ 80.20





Р25*



Р40*



800





1010



874





930



882





930



2055





2000





105





Р30



-





990





910





910





95



----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.



Таблица 4

(правая часть)



Параметры труб типа ТБФ





























Диаметр

условного

прохода

трубы,

, мм















Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей









Размеры трубы, мм



















Объем

бето-

на,

















Спра-

вочная

масса

трубы,





способ-

ности





























































т









1



2






Р20



Р30





0,092



0,22



300





ТБФ 30.15





Р25*



Р35*



20





17





25





16





19





45





5





0,082



0,20





Р30



Р40





0,073



0,17





Р20



Р30





0,167



0,40



400





ТБФ 40.15





Р25*



Р35*



24





20





25





20





20





45





5





0,142



0,34





Р30



-





0,118



0,28





Р20



Р25





0,310



0,74



500





ТБФ 50.20





Р25*



Р35*



31





23





30





27





23





55





10





0,271



0,65





Р30



-





0,230



0,55





Р20



Р30





0,414



0,99



600





ТБФ 60.20





Р25*



Р35*



34





30





35





30





30





60





10





0,364



0,87





Р30



-





0,320



0,77





Р20



Р30





0,690



1,66



800





ТБФ 80.20





Р25*



Р40*



41





40





55





37





40





80





10





0,596



1,43





Р30



-





0,534



1,28



----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.

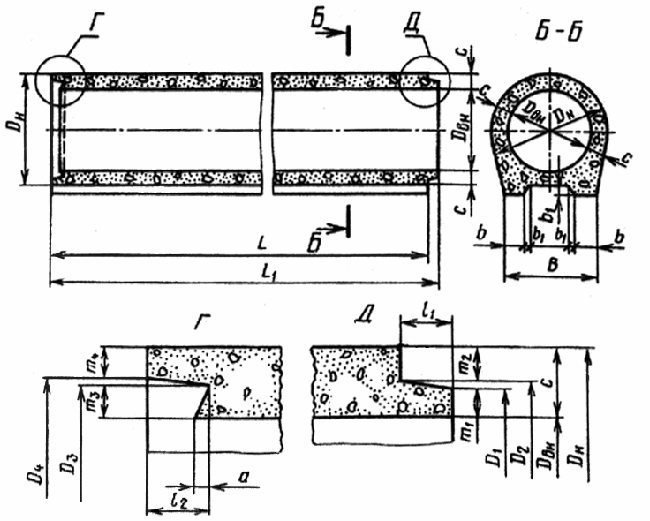

Трубы типа ТБПФ.

Разрез по продольной оси трубы



Черт. 5



Таблица 5

(левая часть)



Параметры труб типа ТБПФ





























Диаметр

условного

прохода

трубы,

, мм















Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей



Размеры труб,

мм









способ-

ности













































































1



2






Р20



Р30





1290





1190





1190





145





1000





ТБПФ 100.20



Р25*



Р40*





1000



1250





1090



1150





1100



1150





2100





2000



125





Р30



-





1230





1130





1130





115





Р35





-







1210







1110







1110







105





----------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.





Таблица 5

(правая часть)



Параметры труб типа ТБПФ



































Диаметр

услов-

ного

прохода

трубы,

, мм















Типоразмер

трубы





Проектная

марка бе-

тона по

прочности

на осевое

растяже-

ние при

группе по

несущей









Размеры трубы, мм



















Объем

бето-

на,

















Спра-

вочная

масса

трубы,





способ-

ности





















































































т









1



2






Р20



Р30



920





1,220



2,94





1000





ТБПФ 100.20



Р25*



Р40*



880





225





20





50





45





75





50





50





100





10



1,060



2,54





Р30



-



860





0,962



2,31





Р35



-



840





0,882



2,12



---------------

* Параметры, указанные в этой строке, являются предпочтительными при изготовлении труб методом радиального прессования.



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



2.1. Трубы следует изготовлять в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.



2.2. Трубы следует изготовлять в формах, удовлетворяющих требованиям государственных стандартов или утвержденных в установленном порядке технических условий на формы для изготовления труб конкретных типов и обеспечивающих соблюдение требований, установленных настоящим стандартом к качеству и точности изготовления труб.



2.3. Трубы по прочности должны выдерживать контрольные нагрузки, указанные в табл. 6.



Таблица 6





















Диаметр

условного

прохода

трубы ,

мм







100











150











200











300











400











500











600











800











1000







Конт-

рольная

линейная

нагрузка

по про-

верке

точности

труб,кН/м

(тс/м):



1-й

группы по

несущей

способ-

ности



2-й

группы по

несущей

способ-

ности























15,7



(1,60)







-

































16,7



(1,70)







-

































18,6



(1,90)







-

































28,4



(2,90)







39,2



(4,00)





























34,3



(3,50)







47,1



(4,80)





























38,2



(3,90)







53,9



(5,50)





























42,2



(4,30)







60,8



(6,20)





























50,0



(5,10)







74,5



(7,60)





























57,9



(5,90)







88,3



(9,00)











2.4. Трубы должны выдерживать внутреннее испытательное гидростатическое давление, равное 0,05 МПа (0,5 кгс/).

2.5. Трубы должны иметь заводскую готовность, соответствующую требованиям настоящего стандарта.



2.6. Бетон



2.6.1. Прочность бетона труб должна соответствовать проектной марке по прочности на осевое растяжение, принятой в соответствии с табл. 1-5 настоящего стандарта и указанной в заказе на изготовление труб.



2.6.2. Коэффициент вариации прочности бетона в партии для труб высшей категории качества должен быть не более 8%.



2.6.3. Бетон должен иметь марку по водонепроницаемости В4.



2.6.4. Морозостойкость бетона должна соответствовать марке, установленной проектом трубопровода в зависимости от режима эксплуатации конструкций и климатических условий района строительства (согласно главе СНиП II-31) и указанной в заказе на изготовление труб.



2.6.5. Качество материалов, применяемых для приготовления бетона, должно обеспечивать выполнение технических требований, установленных настоящим стандартом, и удовлетворять требованиям:

цемент - ГОСТ 10178;

заполнители - ГОСТ 10268 (наибольшая крупность зерен крупного заполнителя 10 мм);

вода - ГОСТ 23732.

Качество применяемых для изготовления бетона добавок должно соответствовать требованиям государственных стандартов или утвержденных в установленном порядке технических условий на эти добавки.



2.6.6. Бетон труб, предназначенных для работы в условиях воздействия агрессивной среды, а также материалы для его приготовления должны удовлетворять требованиям, установленным проектом трубопровода согласно главе СНиП II-28 и указанным в заказе на изготовление труб.



2.6.7. Поставку труб потребителю следует производить после достижения бетоном требуемой прочности, устанавливаемой по ГОСТ 18105, в зависимости от величины нормируемой отпускной прочности и фактической однородности бетона.

Величина нормируемой отпускной прочности бетона должна назначаться и согласовываться в соответствии с требованиями ГОСТ 13015.0 и ГОСТ 13015.1. При этом величина нормируемой отпускной прочности бетона должна быть не менее 90 % от проектной марки по прочности на осевое растяжение.

Поставка труб с отпускной прочностью бетона ниже прочности, соответствующей его проектной марке, может производиться при условии, что изготовитель гарантирует достижение бетоном труб прочности, соответствующей его проектной марке (определяемой по результатам испытаний контрольных образцов, хранившихся в нормальных условиях по ГОСТ 10180) в возрасте 28 сут.



2.7. Точность изготовления труб



2.7.1. Отклонение фактических размеров труб от номинальных не должны превышать величин, указанных в табл. 7.





Таблица 7

мм



























Предельные отклонения от номинальных размеров труб





всех типов





типа ТБ





типов ТБФ

и ТБПФ



типов ТБС и ТБПС





Диаметр

условного

прохода

трубы























Внут-

рен-

ний

диа-

метр















Тол-

щина

стен

ки

















По-

лез-

ная

дли-

на















Глу-

бина

раст

руба

















Наруж-

ный

диа-

метр

на

вту-

лоч-

ном

конце







Внут-

рен-

ний

диа-

метр

раст-

руба









Диа-

метр

конус-

ной

части

фаль-

цев

,

,

,



Глу-

бина

фаль-

цев,

,















Наруж-

ный

диа-

метр

на

вту-

лоч-

ном

конце



,





Внут-

рен-

ний

диа-

метр

раст-

руба

,









Глу-

бина

рас-

труба

















100-300



3



3





+10



3



3



3





400-600



4



4



-5





4



4



4



2





2





2





2





3





800,1000



5



5





5



5



5







Для труб высшей категории качества отклонения их фактических размеров от номинальных не должны превышать, мм:



длины трубы .......................................



толщины стенки при диаметре условного прохода трубы:



400-1000 мм ....................................... 3



100-300 мм ........................................ 2



2.7.2. Отклонение от прямолинейности профиля продольного сечения трубы (измеряемое по образующей цилиндрической части) не должно превышать 3 мм при ее номинальной полезной длине до 2500 мм и 5 мм при номинальной полезной длине свыше 2500 мм.



2.7.3. Отклонения от перпендикулярности торцевых и боковой поверхностей трубы не должны превышать, мм, при диаметре условного прохода трубы :





100-300 мм ...................................... 3



400 мм .......................................... 4



500 мм .......................................... 5



600 мм .......................................... 6



800 мм .......................................... 8



1000 мм ......................................... 10





2.8. Качество поверхностей и внешний вид труб



2.8.1. Размеры раковин, местных наплывов и впадин на бетонных поверхностях труб и их торцах, а также околы бетона ребер на торцах не должны превышать величин, указанных в табл. 8.

Таблица 8

мм















Предельно допускаемые размеры



Вид



поверхности



раковин





местных

наплывов

(высота)



околов бетона

(торцов)







Диаметр







Глубина





и впадин

(глубина)







Глубина





Длина

на 1 м

ребра



1. Наружная и внутренняя,

за исключением огово-

ренной в п. 2



2. Стыковая в трубах ти-

пов ТБС и ТБПС



3. Торцевая







15





4



15







5





3



5







5





1



5







-





-



5







-





-



50





Для труб высшей категории качества раковины глубиной более 2 мм и диаметром более 3 мм на стыковых поверхностях, а также околы бетона на ребрах торцов труб не допускаются.



2.8.2. Трещины на внутренней и наружной поверхностях трубы не допускаются.

Местные поверхностные усадочные трещины шириной раскрытия до 0,1 мм, а для труб высшей категории качества не более 0,05 мм не являются основанием для их браковки, если эти трубы удовлетворяют требованиям настоящего стандарта по водонепроницаемости и прочности.



3. КОМПЛЕКТНОСТЬ



3.1. Предприятия-изготовители труб должны поставлять потребителям трубы типов ТБС и ТБПС, предназначенные для эксплуатации в условиях неагрессивной и слабоагрессивной сред, в комплекте с резиновыми уплотняющими кольцами по ГОСТ 22000.



4. ПРАВИЛА ПРИЕМКИ



4.1. Приемку труб следует производить партиями в соответствии с требованиями ГОСТ 13015.1 и настоящего стандарта в зависимости от специфики конкретного производства.



4.2. Испытания бетона труб следует пpоизводить не реже: на водонепроницаемость - одного раза в 3 мес, на морозостойкость, а также водопоглощение (в случаях, предусмотренных п. 2.6.6) - одного раза в 6 мес.



4.3. Испытания труб по водонепроницаемости следует пpоизводить не реже одного раза в две недели путем испытания двух труб (для труб высшей категории качества - четырех труб) от следующего количества изготовленных труб : 1000 шт. - диаметром 100-200 мм; 500 шт. - диаметром 300-600 мм; 200 шт. - диаметром 800, 1000 мм.

Трубы считают выдержавшими испытание на водонепроницаемость, если после выдержки в них воды под давлением в соответствии с п. 5.2.2. на наружной поверхности трубы не будет обнаружено просачивание воды в виде отдельных капель или течи.

Появление сырых пятен на наружной поверхности трубы, испытываемой на водонепроницаемость, не может служить основанием для браковки трубы.

В случае неудовлетворительных результатов испытания труб по водонепроницаемости проводят испытания удвоенного количества труб, не подвергавшихся испытаниям.

Если при повторной проверке хотя бы одна труба не будет удовлетворять требованиям настоящего стандарта, то трубы следует принимать поштучно.



4.4. Приемка труб по прочности



4.4.1. Испытания труб по прочности следует проводить не реже одного раза в две недели путем нагружения двух труб от следующего количества изготавливаемых труб: 1000 шт. - диаметром 100-200 мм; 500 шт. - диаметром 300-600 мм; 200 шт. - диаметром 800, 1000 мм.



4.4.2. Оценка прочности труб - по ГОСТ 8829. При этом контрольную нагрузку следует принимать по табл. 6.



4.4.3. Если трубы 2-й группы по несущей способности по результатам испытаний на прочность не удовлетворяют требованиям, приведенным в табл.6, то их подвергают испытанию по показателям 1-й группы по несущей способности.

Использование труб, не выдержавших по результатам испытаний требований по прочности, установленных для изделий 1-й группы, - по ГОСТ 8829.



Трубы, переведенные по результатам испытаний из одной группы в другую, аттестации по высшей категории качества не подлежат.



5. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ



5.1. Испытания труб по пpочности



5.1.1. Контроль пpочности труб следует проводить нагружением по ГОСТ 8829.



5.1.2. Испытания труб по пpочности проводят при положительной температуре воздуха и испытываемой трубы после достижения бетоном проектной марки по прочности на осевое растяжение.



5.1.3. Испытанию нагружением подвергают целую трубу или отрезок трубы длиной не менее 1 м. Допускается использовать для испытания нагружением трубы, прошедшие гидростатические испытания на водонепроницаемость.



5.1.4. Схемы опирания и загружения труб пpи испытании их по прочности приведены на черт. 6 и 7, а значения контрольных нагрузок - в табл.6.

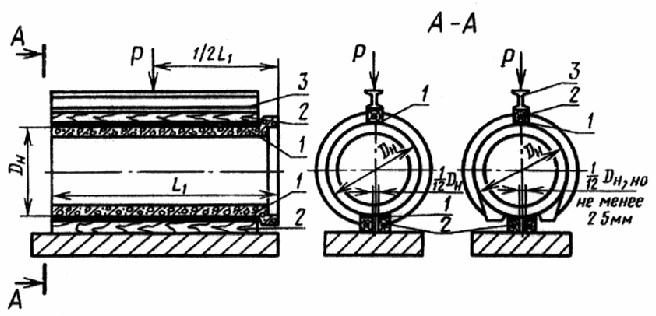

Схема испытания раструбной трубы



1- резиновая прокладка или цементный раствор;

2 - деревянные бруски; 3 - стальная траверса

Черт. 6

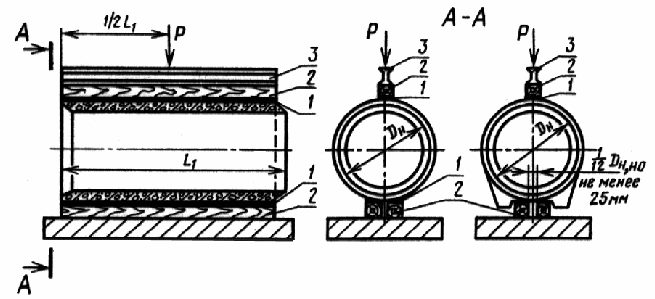

Схема испытания фальцевой трубы



1 - резиновая прокладка или цементный раствор;

2 - деревянные бруски; 3 - стальная траверса

Черт. 7





5.1.5. Испытания труб по пpочности проводят в следующем порядке.

Трубу устанавливают горизонтально на два деревянных бруска, уложенных параллельно на неподатливое основание.

На трубу вдоль верхней образующей ее цилиндрической части устанавливают деревянный брусок, на него - стальную траверсу.

Деревянные бруски должны иметь размеры, указанные в табл. 9.



Таблица 9









Диаметр условного

прохода трубы







Менее 300







300-500







600-1000





Ширина и высота бруска





25





50





100







Жесткость стальной траверсы должна быть такой, чтобы ее прогибы при максимальном нагружении не превышали 1/720 ее длины.

С целью равномерной передачи нагрузки на трубу под верхний и на нижние бруски укладывают выравнивающий слой цементного раствора или полосу листовой резины толщиной 20-30 мм. Листовая резина должна иметь твердость по Шору от 45 до 60.



5.1.6. Силовые установки и измерительные приборы, установленные на стенде, должны обеспечивать возможность измерения нагрузки на трубу с точностью 3%.

5.1.7. Нагружение на трубы производят ступенями, равными 0,1 контрольной нагрузки, указанной в табл. 6. На каждой ступени нагрузку наращивают равномерно в течение 2-3 мин и выдерживают трубу под этой нагрузкой в течение 10 мин.



5.2. Гидростатические испытания труб на водонепроницаемость



5.2.1. Гидростатические испытания труб типов ТБС и ТБПС на водонепроницаемость следует проводить на установках, имеющих заглушки со стыками, конструкция которых аналогична конструкции стыкового соединения, принятого для труб указанных типов.

Испытания труб типов ТБ, ТБФ, ТБПФ следует проводить на установках с плоскими заглушками.



5.2.2. Испытания труб на водонепроницаемость проводят после достижения бетоном отпускной прочности следующим образом.

Отобранную для испытания трубу герметически закрывают с обоих концов заглушками и наполняют водой, не допуская образования "воздушных мешков". Затем в течение 1 мин повышают давление воды до 0,05 МПа (0,5 кгс/) и выдерживают трубу под этим давлением в течение 10 мин.

Величину давления контролируют на уровне оси трубы по манометру с ценой деления не более 0,005 МПа (0,05 кгс/).

До испытания допускается замачивать трубы в течение 48 ч в ванне или на испытательном стенде путем заполнения их водой

.

5.3. Прочность бетона на осевое растяжение следует определять по ГОСТ 10180 на серии образцов-кубов, изготовленных из бетонной смеси рабочего состава.



5.4. Водонепроницаемость бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 (по величине коэффициента фильтрации ), изготовленных из бетонной смеси рабочего состава.

Значения коэффициента фильтрации , соответствующие маркам бетона по водонепроницаемости, принимают по главе СНиП II-21.



5.5. Морозостойкость бетона следует определять по ГОСТ 10060 на образцах, изготовленных из бетонной смеси рабочего состава.



5.6. Водопоглощение бетона труб, предназначенных для применения в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.



5.7. Размеры, отклонения от прямолинейности труб и перпендикулярности торцевых поверхностей, а также качество поверхностей и внешний вид труб следует проверять методами, установленными ГОСТ 13015.0 и ГОСТ 13015.1.



5.8. Для измерения линейных размеров труб следует применять стандартный измерительный инструмент или специальные приспособления, обеспечивающие необходимую точность измерения и проверенные органами метрологической службы в соответствии с требованиями ГОСТ 8.001.



5.8.1. Толщину стенок раструбных труб измеряют штангенциркулем ШЦ-III-250 или ШЦ-III-500 по ГОСТ 166. Для измерения толщины стенок фальцевых труб следует использовать специальные предельные калибры в виде скоб, обеспечивающих точность измерения 0,5 мм.

5.8.2. Наружные диаметры труб измеряют штангенциркулем ШЦ-III-500-1400 или ШЦ-III-800-2000 по ГОСТ 166. Допускается применение специальных приспособлений, обеспечивающих точность измерения 0,5 мм.

5.8.3. Внутренние диаметры труб измеряют индикаторными нутромерами или специальными калибрами и нутромерами, обеспечивающими точность измерения 0,5 мм.

5.8.4. Длину трубы измеряют рулеткой Р5Н2К или Р10Н2К по ГОСТ 7502.

5.9. Проверку размеров труб проводят следующим образом:

толщину стенок измеряют на конце трубы в четырех местах по двум взаимно перпендикулярным диаметрам;

наружный диаметр втулочного конца раструбных труб измеряют по двум взаимно перпендикулярным диаметрам;

внутренний диаметр раструба в трубах типа ТБ измеряют по двум взаимно перпендикулярным диаметрам в начале и конце раструба;

внутренний диаметр раструба в трубах типов ТБС и ТБПС измеряют по двум взаимно перпендикулярным диаметрам;

внутренний диаметр трубы измеряют по двум взаимно перпендикулярным диаметрам на расстоянии 0,2-0,4 м от торца трубы;



диаметры фальцев в фальцевых трубах измеряют по двум взаимно перпендикулярным диаметрам в начале и конце выступов;

длину трубы измеряют по четырем образующим в двух взаимно перпендикулярных сечениях.

Результат каждого измерения должен быть в пределах допусков, установленных настоящим стандартом.



5.10. Методы контроля и испытаний исходных материалов для изготовления труб должны соответствовать установленным государственными стандартами и техническими условиями на эти материалы.



6. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ



6.1. Маркировка труб - по ГОСТ 13015.2.

Маркировочные надписи и знаки следует наносить на наружной поверхности раструба раструбной трубы или на одном из концов фальцевой трубы.



6.2. Требования к документу о качестве - по ГОСТ 13015.3.



6.3. Погрузка и разгрузка труб должны производиться кранами при помощи траверс, не допускающих повреждения труб.

Перекатка труб допускается только по подкладкам, укладываемым с таким расчетом, чтобы трубы не опирались раструбами и втулочными концами на подкладки или пол.



6.4. Трубы следует хранить на складе готовой продукции в штабелях или контейнерах рассортированными по маркам. При этом следует обеспечивать сохранность труб от повреждений, а также возможность захвата каждой трубы краном и свободный подъем ее для погрузки на транспортные средства.



6.4.1. Количество рядов труб в штабеле по высоте должно быть не более при диаметре условного прохода труб :





100, 150, 200 мм .................................... 7



300, 400 мм ......................................... 5



500, 600 мм ......................................... 4



800, 1000 мм ........................................ 3





6.4.2. Под нижний ряд труб штабеля по плотному, тщательно выровненному основанию должны быть уложены параллельно две подкладки, каждая на расстоянии 0,2 длины трубы от ее торцов. Конструкция подкладок должна препятствовать раскатыванию нижнего ряда труб и соприкасанию раструбов трубы с полом склада.

На постоянном месте складирования труб подкладки следует закреплять на площадке.

Трубы в рядах укладывают так, чтобы раструбы двух смежных рядов были обращены в разные стороны.



6.5. Трубы, прочность бетона которых не достигла проектной марки, при хранении на складе в летний сухой период необходимо ежедневно увлажнять.



6.6. Погрузку, транспортирование и разгрузку труб следует производить, соблюдая меры, исключающие возможность их повреждения.

Автомобили или железнодорожный подвижной состав, предназначаемые для перевозки труб, должны иметь седлообразные подкладки, исключающие возможность смещения и соприкасания труб или опирания раструба трубы на дно транспортного средства.



6.7. Погрузку, крепление и транспортирование труб на открытом железнодорожном подвижном составе (полувагоны или платформы) следует осуществлять в соответствии с требованиями Правил перевозок грузов и Технических условий погрузки и крепления грузов, утвержденных Министерством путей сообщения.

При транспортировании труб пакетами следует соблюдать требования Правил перевозок грузов.

Транспортная маркировка - по ГОСТ 14192.



6.8. При выполнении погрузочно-разгрузочных работ запрещается:

а) применение цепей и тросов с узлами или выступами, которые могут повредить бетон труб;

б) переноска труб при закреплении троса в одной плоскости или путем пропуска его через трубу, а также с помощью крюков, зацепляемых за концы трубы;

в) перемещение труб волоком;

г) разгрузка труб сбрасыванием или скатыванием по наклонным плоскостям.



6.9. При погрузке, транспортировании, разгрузке и хранении труб следует соблюдать требования главы СНиП III-4.









Текст документа сверен по:

официальное издание

Минстрой России - М.:Издательство

стандартов, 1992
