ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия

ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия
ГОСТ 13580-85 устанавливает порядок изготовления и технические условия для плит железобетонных, применяемых для фундаментов ленточных различных зданий и сооружений. Стандарт содержит сведения о возможности применения плит в различных условиях эксплуатации и различных температурных и агрессивных средах, а также основные характеристики плит определенных марок. ГОСТ 13580-85 действует с 01.01.87г.





ГОСТ 13580-85

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Технические условия

Reinforced concrete slabs for strip foundations.

Specifications





ОКП 58 1321



Дата введения 1987-01-01

Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155 срок действия установлен с 01.01.87

ВЗАМЕН ГОСТ 13580-80

ПЕРЕИЗДАНИЕ. Июль 1994 г.

ВНЕСЕНА поправка, опубликованная в ИУС N 12 2004 год

Поправка внесена изготовителем базы данных

Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.

Плиты предназначены для применения:

- в сухих и водонасыщенных грунтах;

- при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82*) до минус 40 °С включ.;

_______________

* Действует СНиП 23-01-99 (постановление Госстроя России N 45 от 11.06.99). - Примечание изготовителя базы данных.

- в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включ.;

- в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.

Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.



1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

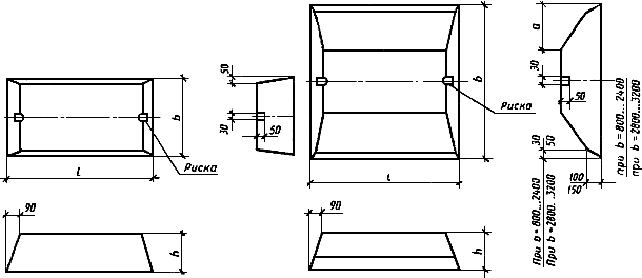

1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл.1



Плиты шириной 600 мм Плиты шириной 800-3200 мм









Таблица 1

























Код ОКП



Марка

плиты



Основные размеры

плиты,мм



Расход

материалов



Масса

плиты

(справочная), т

























Бетон, м





Сталь, кг











58 1321 2012



ФЛ6.24-4



600



2380



300



-



0,37



1,84



0,93







58 1321 2013



ФЛ6.12-4











1180











0,18



0,91



0,45







58 1321 2014



ФЛ8.24-1



800



2380







150







0,46



2,5



1,15







58 1321 2015



ФЛ8.24-3























3,42













58 1321 2016





ФЛ8.24-4































4,81















58 1321 2017





ФЛ8.12-1







1180











0,22



1,24



0,55







58 1321 2018



ФЛ8.12-3























1,7













58 1321 2019





ФЛ8.12-4































2,39















58 1321 2020



ФЛ10.30-1





1000



2980







250







0,69



4,71



1,75







58 1321 2021



ФЛ10.30-2























6,67













58 1321 2022



ФЛ10.30-3























9,04















58 1321 2023





ФЛ10.30-4



































11,03











58 1321 2024



ФЛ10.24-1









2380











0,55



3,76



1,38







58 1321 2025



ФЛ10.24-2























5,34













58 1321 2026



ФЛ10.24-3





















7,16















58 1321 2027





ФЛ10.24-4



























8,82











58 1321 2028



ФЛ10.12-1







1180











0,26



1,87



0,65







58 1321 2029



ФЛ10.12-2





















2,66











58 1321 2030



ФЛ10.12-3



























3,41















58 1321 2031





ФЛ10.12-4

































4,4











58 1321 2032



ФЛ10.8-1







780











0,17



1,24



0,42







58 1321 2033



ФЛ10.8-2





















1,76













58 1321 2034



ФЛ10.8-3





















2,26















58 1321 2035



ФЛ10.8-4





























2,92











58 1321 2036



ФЛ12.30-1



1200



2980







350



0,82



7,88



2,05







58 1321 2037



ФЛ12.30-2





















12,76













58 1321 2038



ФЛ12.30-3





















17,46















58 1321 2039





ФЛ12.30-4



















21,43











58 1321 2040



ФЛ12.24-1







2380









0,65



6,3



1,63







58 1321 2041



ФЛ12.24-2



















10,2













58 1321 2042



ФЛ12.24-3



















13,83















58 1321 2043





ФЛ12.24-4



























17,13











58 1321 2044



ФЛ12.12-1







1180









0,31



3,13



0,78







58 1321 2045



ФЛ12.12-2



















5,09













58 1321 2046



ФЛ12.12-3



















6,57















58 1321 2047





ФЛ12.12-4































8,55











58 1321 2048



ФЛ12.8-1







780











0,2



2,08



0,5







58 1321 2049



ФЛ12.8-2





















3,38













58 1321 2050



ФЛ12.8-3





















4,37















58 1321 2051





ФЛ12.8-4































5,69











58 1321 2052



ФЛ14.30-1





1400



2980







400



0,96



12,43



2,4







58 1321 2053



ФЛ14.30-2





















19,09













58 1321 2054



ФЛ14.30-3





















23,46















58 1321 2055





ФЛ14.30-4































34,65











58 1321 2056



ФЛ14.24-1







2380











0,76



9,85



1,90







58 1321 2057



ФЛ14.24-2





















15,12













58 1321 2058



ФЛ14.24-3





















18,76















58 1321 2059





ФЛ14.24-4



































27,72











58 1321 2060



ФЛ14.12-1









1180











0,36



4,68



0,91







58 1321 2061



ФЛ14.12-2























7,18













58 1321 2062



ФЛ14.12-3























9,37















58 1321 2063





ФЛ14.12-4



































13,84











58 1321 2064



ФЛ14.8-1









780











0,23



3,11



0,58







58 1321 2065



ФЛ14.8-2























4,78













58 1321 2066



ФЛ14.8-3























6,23















58 1321 2067





ФЛ14.8-4



































9,22











58 1321 2068



ФЛ16.30-1





1600



2980







500



1,09



15,82



2,71







58 1321 2069



ФЛ16.30-2























26,42













58 1321 2070



ФЛ16.30-3























37,32















58 1321 2071





ФЛ16.30-4



































46,11











58 1321 2072



ФЛ16.24-1









2380











0,86



12,55



2,15







58 1321 2073



ФЛ16.24-2























21,13













58 1321 2074



ФЛ16.24-3























29,85















58 1321 2075





ФЛ16.24-4



































36,57











58 1321 2076



ФЛ16.12-1









1180











0,41



6,02



1,03







58 1321 2077



ФЛ16.12-2























10,55













58 1321 2078



ФЛ16.12-3























14,90















58 1321 2079





ФЛ16.12-4

































17,51











58 1321 2080



ФЛ16.8-1









780











0,26



3,84



0,65







58 1321 2081



ФЛ16.8-2























7,02













58 1321 2082



ФЛ16.8-3























9,93















58 1321 2083





ФЛ16.8-4

































11,15











58 1321 2084



ФЛ20.30-1





2000



2980



500



700



2,04



15,60



5,10







58 1321 2085



ФЛ20.30-2























25,16













58 1321 2086



ФЛ20.30-3























36,85















58 1321 2087





ФЛ20.30-4



































50,04











58 1321 2088



ФЛ20.24-1









2380











1,62



12,47



4,05







58 1321 2089



ФЛ20.24-2























20,12













58 1321 2090



ФЛ20.24-3























29,48















58 1321 2091





ФЛ20.24-4































39,99











58 1321 2092



ФЛ20.12-1









1180











0,78



6,19



1,95







58 1321 2093



ФЛ20.12-2























10,02













58 1321 2094



ФЛ20.12-3























14,69















58 1321 2095





ФЛ20.12-4



































19,95











58 1321 2096



ФЛ20.8-1









780











0,50



4,04



1,25







58 1321 2097



ФЛ20.8-2























6,57













58 1321 2098



ФЛ20.8-3























9,70















58 1321 2099





ФЛ20.8-4

































13,00











58 1321 2100



ФЛ24.30-1





2400



2980







900



2,39



27,44



5,98







58 1321 2101



ФЛ24.30-2























43,86













58 1321 2102



ФЛ24.30-3























67,09















58 1321 2103





ФЛ24.30-4



































73,40











58 1321 2104



ФЛ24.24-1









2380











1,90



21,80



4,75







58 1321 2105



ФЛ24.24-2























34,97













58 1321 2106



ФЛ24.24-3























53,48















58 1321 2107





ФЛ24.24-4





























58,70











58 1321 2108



ФЛ24.12-1









1180











0,91



10,69



2,30







58 1321 2109



ФЛ24.12-2























17,44













58 1321 2110



ФЛ24.12-3























26,27















58 1321 2111





ФЛ24.12-4































29,31











58 1321 2112



ФЛ24.8-1









780











0,58



7,10



1,45







58 1321 2113



ФЛ24.8-2























11,52













58 1321 2114



ФЛ24.8-3























17,62















58 1321 2115





ФЛ24.8-4

























19,51











58 1321 2116



ФЛ28.24-1





2800



2380







1000



2,36



32,01



5,90







58 1321 2117



ФЛ28.24-2























50,37













58 1321 2118



ФЛ28.24-3























79,86















58 1321 2119





ФЛ28.24-4

































97,06











58 1321 2120



ФЛ28.12-1









1180











1,13



15,03



2,82







58 1321 2121



ФЛ28.12-2























24,80













58 1321 2122



ФЛ28.12-3























39,12















58 1321 2123





ФЛ28.12-4



































47,02











58 1321 2124



ФЛ28.8-1









780











0,72



10,30



1,80







58 1321 2125



ФЛ28.8-2























16,72













58 1321 2126



ФЛ28.8-3























26,05















58 1321 2127





ФЛ28.8-4

































31,33











58 1321 2128



ФЛ32.12-1





3200



1180







1200



1,29



23,24



3,23







58 1321 2129



ФЛ32.12-2























37,41













58 1321 2130





ФЛ32.12-3































53,03















58 1321 2131



ФЛ32.8-1









780











0,82



15,76



2,05







58 1321 2132



ФЛ32.8-2























24,89













58 1321 2133





ФЛ32.8-3



































35,81











Примечания:

1. Расход стали указан для плит без монтажных петель. В случае установки в плитах монтажных петель или закладных изделий и выпусков арматуры (п.1.3) расход стали на плиту, указанный в табл.1, следует соответственно изменить.

2. Маccа приведена для плит из тяжелого бетона средней плотности 2500 кг/м.

3. Допускается изготовлять плиты размерами, отличными от указанных на чертеже и в табл.1, на действующем оборудовании до 1 января 1989 г.

1.2. Плиты подразделяют на четыре группы по несущей способности при загружении их равномерной погонной нагрузкой от стены до оси ленточного фундамента. Плиты каждой группы характеризуют наибольшей допускаемой величиной давления на основание под подошвой фундамента, указанной в табл.2, в зависимости от толщины опирающихся на плиты стен.



Таблица 2















Ширина плиты, мм



Толщина

стены не менее, мм



Наибольшее допускаемое давление на основание,

МПа (кгс/см), для групп по несущей способности





1



2



3



4



600



160



0,45 (4,5)







300



0,60 (6,0)



800



160



0,15 (1,5)



0,35 (3,5)



0,45 (4,5)









300



0,25 (2,5)



0,57 (5,7)



0,60 (6,0)







500



0,60 (6,0)



1000



160



0,15 (1,5)



0,25 (2,5)



0,35 (3,5)



0,45 (4,5)







300



0,22 (2,2)



0,36 (3,6)



0,45 (4,5)



0,50 (5,0)



1200-3200



160



0,15 (1,5)



0,25 (2,5)



0,35 (3,5)



0,45 (4,5)





Примечания:

1. Расчетное давление на основание под подошвой фундамента определяют делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте надежности по нагрузке =1) на ширину плиты.

2. Несущая способность плит по прочности определена при расчетной нагрузке с коэффициентом надежности по нагрузке =1,15. При фактическом коэффициенте надежности по нагрузке 1,15 значения давления на основание, указанные в табл.2, следует умножать на коэффициент, равный .

3. Несущая способность плит по прочности определена при коэффициенте надежности по назначению, равном 0,95 для II класса ответственности зданий и сооружений. Для плит зданий и сооружений I и III классов ответственности значения давлений, указанных в табл.2, следует умножать соответственно на коэффициенты 0,95 и 1,05.



1.3. В плитах допускается предусматривать закладные изделия и выпуски арматуры в соответствии с проектной документацией конкретного здания или сооружения.

1.4. Для подъема и монтажа плит следует применять специальные захватные устройства, конструкцию которых устанавливает изготовитель по согласованию с потребителем и проектной организацией - автором проектной документации здания или сооружения. Расположение и размеры отверстий в плитах, предназначенных для беспетлевого монтажа, принимают по чертежам, входящим в состав проектной документации захватного устройства для этих плит.

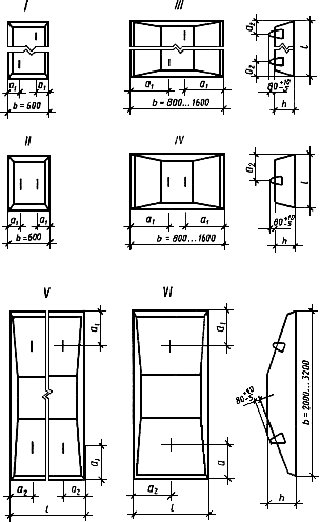

Допускается применять плиты с монтажными петлями. Расположение монтажных петель в плитах должно соответствовать указанному в приложении 1.

1.5. Армирование плит в зависимости от их несущей способности приведено в приложении 2, а арматурные изделия (сетки, арматурные блоки из них, монтажные петли) - в приложении 3.

1.6. Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009 -78.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение наименования конструкции (ФЛ), ее ширину и длину в дециметрах (значение длины округляют до целого числа).

Во второй группе указывают группу плиты по несущей способности.

Для плит, эксплуатируемых в условиях воздействия агрессивной среды, в третью группы марки включают показатель проницаемости бетона, обозначаемый прописной буквой: Н - нормальной проницаемости, П - пониженной проницаемости, О - особо низкой проницаемости.

В третью группу, в случае необходимости, включают также дополнительные конструктивные характеристики (наличие закладных изделий и выпусков арматуры), обозначаемые в марке арабскими цифрами или строчными буквами.

Пример условного обозначения (марки) плиты шириной 1600 мм, длиной 2380 мм, второй группы по несущей способности, на среднее давление на основание 0,25 МПа (2,5 кгс/см), при толщине стены 160 мм:



ФЛ16.24-2



То же, плиты шириной 1000 мм, длиной 1180 мм, третьей группы по несущей способности, на среднее давление на основание 0,45 МПа (4,5 кгс/см), при толщине стены 300 мм, из бетона пониженной проницаемости:



ФЛ10.12-3-П



2. ТЕХНИЧЕСКИЕ УСЛОВИЯ



2.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке.



2.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83*:

_______________

* На территории Российской Федерации действует ГОСТ 13015-2003, здесь и далее по тексту. - Примечание изготовителя базы данных.

- по заводской готовности;

- по показателям фактической прочности бетона (в проектном возрасте и отпускной);

- по морозостойкости бетона;

- по водонепроницаемости и водопоглощению бетона (для плит, эксплуатируемых в условиях воздействия агрессивной среды);

- к качеству материалов, применяемых для приготовления бетона;

- к бетону, а также к материалам для приготовления бетона плит, эксплуатируемых в условиях воздействия агрессивной среды;

- к качеству сварных арматурных и закладных изделий;

- к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

- по отклонению толщины защитного слоя бетона до арматуры;

- по защите от коррозии;

- по применению форм для приготовления плит.

2.3. Плиты следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/мвключ.) класса по прочности на сжатие, указанного в табл.3.



Таблица 3











Ширина плиты, мм







Класс бетона по прочности на сжатие плиты для групп по несущей способности









1



2



3







4



600



По группе 4





В10



800



В10





По группе 3



В12,5



В12,5



1000; 1200





В10











1400







B12,5





В15





В15



1600

















В25



2000





















В15



2400















В20



2800



B12,5



В15



В20



В25



3200





В20



В25



-





2.4. Коэффициент вариации прочности бетона по сжатию в партии для плит высшей категории качества не должен быть более 9%.

2.5. Значение нормируемой отпускной прочности бетона плит следует принимать равным 70% класса по прочности на сжатие.

При поставке плит в холодный период года допускается повышать нормируемую отпускную прочность бетона, но не более 80% класса по прочности на сжатие. Значение нормируемой отпускной прочности бетона следует принимать по проектной документации на конкретное здание или сооружение.

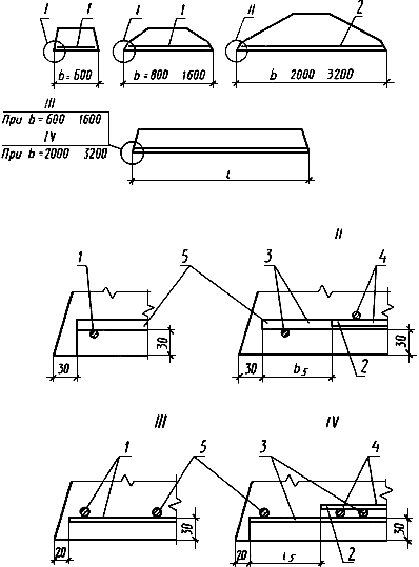

2.6. Плиты следует армировать плоскими арматурными блоками, собираемыми из двух сварных сеток, или отдельными сварными сетками из арматурной стали следующих видов и классов:

- рабочая арматура - стержневая арматурная сталь классов А-III и Ат-IIIС или арматурная проволока класса Вр-I;

- распределительная арматура - арматурная проволока класса Вр-I.



2.7. Арматурная сталь должна удовлетворять требованиям:

- стержневая арматурная сталь класса А-III - ГОСТ 5781-82;

- стержневая термомеханически упрочненная арматурная сталь класса Ат-IIIС - ГОСТ 10884-81*;

_______________

* Действует ГОСТ 10884-94. - Примечание изготовителя базы данных.

- проволока класса Вр-I - ГОСТ 6727-80.

2.8. Монтажная петля, заделанная в бетон плиты, должна выдерживать при опытных подъемах плиты нагрузку, превышающую нормативное усилие на петлю в три раза.

2.9. Армирование плит должно соответствовать приведенному в приложении 2.

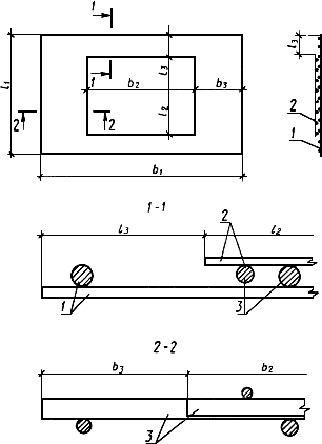

2.10. Форма и размеры арматурных изделий (арматурных блоков, сеток и монтажных петель) должны соответствовать приведенным в приложении 3.

Форма и размеры закладных изделий и выпусков арматуры (п.1.3) и их положение в плитах должны соответствовать указанным в проектной документации здания или сооружения.

2.11. Значения действительных отклонений геометрических параметров плиты не должны превышать предельных, указанных в табл.4.



Таблица 4

мм







Наименование отклонения геометрического параметра





Наименование геометрического

параметра







Пред.

откл.



Отклонение от линейного размера





Длина и ширина плиты:











до 1000





±10











св. 1000 " 1600





±12









" 1600 " 3200





±15





Высота плиты



±10





Размер, определяющий положение монтажной плиты над плоскостью плиты





+10; -5







Размер, определяющий положение элементов стальных закладных изделий:













в плоскости плиты





10





из плоскости плиты



3







Отклонение от прямолинейности







Прямолинейность профиля верхней горизонтальной поверхности плиты в любом сечении на всей длине или ширине:















до 1000



2,5











св. 1000 " 1600



3,0









" 1600 " 3000



4,0











2.12. Устанавливается категория бетонных поверхностей плиты А7.

Требования к качеству поверхностей и внешнему виду плит (в т.ч. требования к допустимой ширине раскрытия технологических трещин) - по ГОСТ 13015.0-83.



3. ПРАВИЛА ПРИЕМКИ



3.1. Приемку плит следует проводить партиями в соответствии с требованиями ГОСТ 13015.1-81* и настоящего стандарта.

_______________

* Действует ГОСТ 13015-2003 . - Примечание изготовителя базы данных.

Объем партии устанавливают по согласованию предприятия-изготовителя с потребителем, но не более 200 шт.



3.2. Приемку плит по показателям морозостойкости бетона, а также по водонепроницаемости и водопоглощению бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует проводить по результатам периодических испытаний.

3.3. Приемку плит по показателям прочности бетона (классу бетона по прочности на сжатие, отпускной прочности), соответствия арматурных и закладных изделий, прочности сварных соединений, точности геометрических параметров и толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.

3.3.1. При приемке плит по показателям точности геометрических параметров, ширины раскрытия усадочных трещин и категории бетонной поверхности следует применять выборочный одноступенчатый контроль.

3.3.2. Приемку плит по показателям, проверяемым путем осмотра: по наличию закладных изделий и монтажных петель, правильности нанесения маркировочных надписей и знаков, а также по наличию и качеству антикоррозионного покрытия следует проводить путем сплошного контроля с отбраковкой конструкций, имеющих дефекты по указанным показателям.

3.4. Опытные подъемы плит с целью испытания качества монтажных петель и их заделки в бетон следует проводить перед началом массового изготовления плит с монтажными петлями и в дальнейшем - при изменении технологии изготовления, вида и качества применяемых материалов.

Испытанию подвергают не менее трех плит. После пяти подъемов при внешнем осмотре плиты на ней не должно быть признаков местного разрушения в зоне заделки петель.



4. МЕТОДЫ КОНТРОЛЯ



4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

При испытании плит неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690-88, а также другими методами, предусмотренными стандартами на методы испытания бетона.

4.2. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.3. Водонепроницаемость бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водопоглощение бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

4.6. Испытание монтажных петель и их заделки в бетон проводят путем пятикратного подъема плиты, нагруженной из условия передачи на одну петлю усилия, равного увеличенному в три раза нормативному усилию на петлю, указанному в приложении 3. При испытаниях зона бетона около петли в радиусе не менее 1,75 глубины заделки петли в бетон должна быть свободной от нагрузки.

Прочность бетона плит при опытных подъемах не должна превышать отпускной прочности.

4.7. Методы контроля и испытаний исходных сырьевых материалов, применяемых для изготовления плит, должны соответствовать установленным стандартами или техническими условиями на эти материалы.

4.8. Размеры, отклонения от прямолинейности верхней поверхности плит, качество бетонных поверхностей, ширину раскрытия усадочных трещин и внешний вид плит следует проверять методами, установленными ГОСТ 13015.0-83.

4.9. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78*. При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры плит с последующей заделкой борозд.

_______________

* Действует ГОСТ 22904-93. - Примечание изготовителя базы данных.



5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



5.1. Маркировка плит - по ГОСТ 13015.2-81*. Маркировочные надписи и знаки следует наносить на боковых гранях каждой плиты.

_______________

* На территории Российской Федерации действует ГОСТ 13015-2003. - Примечание изготовителя базы данных.

5.2. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81*. Дополнительно в документе о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, - водонепроницаемость и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление плит).

_______________

* На территории Российской Федерации действует ГОСТ 13015-2003. - Примечание изготовителя базы данных.

5.3. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84* и настоящего стандарта.

_______________

* На территории Российской Федерации действует ГОСТ 13015-2003. - Примечание изготовителя базы данных.

5.3.1. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.



5.3.2. Высота штабеля плит не должна превышать 2 м.



5.3.3. Подкладки под плитами и прокладки между ними в штабеле следует располагать в поперечном направлении (в направлении ширины) плит на расстояниях от торцов плит, мм:



















750 - при длине плиты



2980



мм;







600









2380



мм;







300









1180



мм;







200









780



мм.









ПРИЛОЖЕНИЕ 1

Обязательное



СХЕМЫ УСТАНОВКИ МОНТАЖНЫХ ПЕТЕЛЬ В ПЛИТАХ

















Типоразмер плиты



Схема установки петель



Размеры, мм



Марка петли























ФЛ6.24



I



200



590



М10-150



ФЛ6.12



II











М8-100



ФЛ8.24



III



300







М10-150



ФЛ8.12



IV















ФЛ10.30



III











М12-150



ФЛ10.24



















ФЛ10.12



IV











М10-150



ФЛ10.8











390



М8-100



ФЛ12.30



III



400



590



М14-150



ФЛ12.24















М12-150



ФЛ12.12



IV











М10-150



ФЛ12.8











390



М8-100



ФЛ14.30



III



500



590



М14-150



ФЛ14.24















М12-150



ФЛ14.12



IV











М10-150



ФЛ14.8











390







ФЛ16.30



III



600



590



М14-150



ФЛ16.24



















ФЛ16.12



IV











М10-150



ФЛ16.8











390







ФЛ20.30



V



500



590



М16-200



ФЛ20.24



















ФЛ20.12



VI











М12-150



ФЛ20.8











390



М10-150



ФЛ24.30



V



700



590



М16-200



ФЛ24.24



















ФЛ24.12



VI











М14-150



ФЛ24.8











390



М12-150



ФЛ28.24



V







590



М16-200



ФЛ28.12



VI















ФЛ28.8











390



М12-150



ФЛ32.12







900



590



М16-200



ФЛ32.8











390



М12-150





ПРИЛОЖЕНИЕ 2

Обязательное

АРМИРОВАНИЕ ПЛИТ



1. Плиты шириной 600-1600 мм армируют одной сварной сеткой (марки C), а плиты шириной 2000-3200 мм - одним арматурным блоком (марки АБ), собираемым из двух сварных сеток (нижней марки Н и верхней марки В).



2. Расположение сетки или арматурного блока в плите должно соответствовать указанному на чертеже.









1 - сетка марки С; 2 - арматурный блок марки АБ; 3 - нижняя сетка марки Н;

4 - верхняя сетка марки В; 5 - рабочая арматура



Толщина защитного слоя бетона от низа рабочей арматуры до нижней плоскости плит принята равной 30 мм (для плит всех марок).

3. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из пластмассы или других неметаллических материалов.

4. Спецификация арматурных изделий и выборка стали приведены в таблице.



Спецификация арматурных изделий и выборка стали на одну плиту





























Марка

плиты





Марка

арматур-

ной сетки

или

блока



Монтажная петля



Выборка арматурной стали

(без монтажных петель), кг









Расход стали

на мон

тажные петли, кг









Марка









Кол.







Класс А-III по ГОСТ 5781-82





Класс Вр-1

по

ГОСТ 6727-80





Всего

















Диаметр, мм



























6



8



10



12









14





4





5











ФЛ6.24-4





С6.24-4





М10-150





2



-



-



-



-



-



1,84



-



1,84



0,86



ФЛ6.12-4





С6.12-4





М8-100









-



-



-



-



-



0,91



-



0,91



0,44



ФЛ8.24-1



С8.24-1



М10-150







-



-



-



-



-



2,5



-



2,5



0,86



ФЛ8.12-1



С8.12-1















-



-



-



-



-



1,24



-



1,24







ФЛ8.24-3



С8.24-3











-



-



-



-



-



0,86



2,56



3,42







ФЛ8.12-3



С8.12-3









-



-



-



-



-



0,42



1,28



1,7







ФЛ8.24-4



С8.24-4















3,95



-



-



-



-



0,86



-



4,81







ФЛ8.12-4







С8.12-4





















1,97



-





-





-





-





0,42



-





2,39













ФЛ10.30-1





С10.30-1



М12-150





-



-



-



-



-



1,08



3,63



4,71



1,26



ФЛ10.24-1





С10.24-1





М12-150









-



-



-



-



-



0,86



2,90



3,76







ФЛ10.12-1



С10.12-1



М10-150







-



-



-



-



-



0,42



1,45



1,87



0,86



ФЛ10.8-1





С10.8-1





М8-100











-



-



-



-



-



0,27



0,97



1,24



0,44







ФЛ10.30-2





С10.30-2





М12-150







5,59



-



-



-



-



1,08



-



6,67



1,26



ФЛ10.24-2



С10.24-2





М12-150









4,48



-



-



-



-



0,86



-



5,34



1,26



ФЛ10.12-2





С10.12-2





М10-150











2,24



-



-



-



-



0,42



-



2,66



0,86







ФЛ10.8-2





С10.8-2





М8-100











1,49



-



-



-



-



0,27



-



1,76



0,44







ФЛ10.30-3





С10.30-3





М12-150









-



7,96



-



-



-



1,08



-



9,04



1,26



ФЛ10.24-3





С10.24-3





М12-150









-



6,3



-



-



-



0,86



-



7,16



1,26



ФЛ10.12-3





С10.12-3





М10-150







-



2,99



-



-



-



0,42



-



3,41



0,86







ФЛ10.8-3





С10.8-3





М8-100











-



1,99



-



-



-



0,27



-



2,26



0,44







ФЛ10.30-4





С10.30-4





М12-150







-



9,95



-



-



-



1,08



-



11,03



1,26



ФЛ10.24-4





С10.24-4





М12-150











-



7,96



-



-



-



0,86



-



8,82



1,26



ФЛ10.12-4





С10.12-4





М10-150









-



3,98



-



-



-



0,42



-



4,4



0,86







ФЛ10.8-4





С10.8-4





М8-100









-



2,65



-



-



-



0,27



-



2,92



0,44







ФЛ12.30-1





С12.30-1





М14-150









6,26



-



-



-



-



1,62



-



7,88



1,80



ФЛ12.24-1





С12.24-1





М12-150







5,01



-



-



-



-



1,29



-



6,3



1,26



ФЛ12.12-1





С12.12-1





М10-150











2,5



-



-



-



-



0,63



-



3,13



0,86







ФЛ12.8-1





С12.8-1





М8-100











1,67



-



-



-



-



0,41



-



2,08



0,44







ФЛ12.30-2





С12.30-2





М14-150









-



11,14



-



-



-



1,62



-



12,76



1,80



ФЛ12.24-2





С12.24-2





М12-150









-



8,91



-



-



-



1,29



-



10,2



1,26



ФЛ12.12-2





С12.12-2





М10-150









-



4,46



-



-



-



0,63



-



5,09



0,86



ФЛ12.8-2





С12.8-2



М8-100











-



2,97



-



-



-



0,41



-



3,38



0,44







ФЛ12.30-3





С12.30-3





М14-150









-



-



15,84



-



-



1,62



-



17,46



1,80



ФЛ12.24-3





С12.24-3





М12-150









-



-



12,54



-



-



1,29



-



13,83



1,26



ФЛ12.12-3





С12.12-3





М10-150









-



-



5,94



-



-



0,63



-



6,57



0,86



ФЛ12.8-3





С12.8-3





М8-100











-



-



3,96



-



-



0,41



-



4,37



0,44







ФЛ12.30-4





С12.30-4





М14-150









-



-



19,81



-



-



1,62



-



21,43



1,80



ФЛ12.24-4





С12.24-4





М12-150









-



-



15,84



-



-



1,29



-



17,13



1,26



ФЛ12.12-4





С12.12-4





М10-150









-



-



7,92



-



-



0,63



-



8,55



0,86



ФЛ12.8-4





С12.8-4





М8-100











-



-



5,28



-



-



0,41



-



5,69



0,44







ФЛ14.30-1





С14.30-1





М14-150









-



10,81



-



-



-



1,62



-



12,43



1,80



ФЛ14.24-1





С14.24-1





М12-150









-



8,56



-



-



-



1,29



-



9,85



1,26



ФЛ14.12-1





С14.12-1





М10-150









-



4,05



-



-



-



0,63



-



4,68



0,86



ФЛ14.8-1





С14.8-1





М10-150











-



2,7



-



-



-



0,41



-



3,11



0,86







ФЛ14.30-2





С14.30-2





М14-150









-



-



17,47



-



-



1,62



-



19,09



1,80



ФЛ14.24-2





С14.24-2





М12-150









-



-



13,83



-



-



1,29



-



15,12



1,26



ФЛ14.12-2







С14.12-2





М10-150









-



-



6,55



-



-



0,63



-



7,18



0,86



ФЛ14.8-2





С14.8-2







М10-150











-



-



4,37



-



-



0,41



-



4,78



0,86







ФЛ14.30-3





С14.30-3





М14-150









-



-



21,84



-



-



1,62



-



23,46



1,80



ФЛ14.24-3





С14.24-3





М12-150









-



-



17,47



-



-



1,29



-



18,76



1,26



ФЛ14.12-3





С14.12-3





М10-150









-



-



8,74



-



-



0,63



-



9,37



0,86



ФЛ14.8-3







С14.8-3







М10-150













-





-





5,82



-





-





0,41







-





6,23







0,86







ФЛ14.30-4





С14.30-4





М14-150









-



-



-



33,03



-



1,62



-



34,65



1,80



ФЛ14.24-4





С14.24-4





М12-150









-



-



-



26,43



-



1,29



-



27,72



1,26



ФЛ14.12-4





С14.12-4





М10-150









-



-



-



13,21



-



0,63



-



13,84



0,86



ФЛ14.8-4





С14.8-4





М10-150











-



-



-



8,81



-



0,41



-



9,22



0,86







ФЛ16.30-1





C16.30-1





М14-150









-



14,2



-



-



-



1,62



-



15,82



1,80



ФЛ16.24-1





С16.24-1





М14-150









-



11,26



-



-



-



1,29



-



12,55



1,80



ФЛ16.12-1





С16.12-1





М10-150









-



5,39



-



-



-



0,63



-



6,02



0,86



ФЛ16.8-1





С16.8-1





М10-150











-



3,43



-



-



-



0,41



-



3,84



0,86







ФЛ16.30-2





С16.30-2





М14-150









-



-



24,8



-



-



1,62



-



26,42



1,80



ФЛ16.24-2





С16.24-2





М14-150









-



-



19,84



-



-



1,29



-



21,13



1,80



ФЛ16.12-2





С16.12-2





М10-150









-



-



9,92



-



-



0,63



-



10,55



0,86



ФЛ16.8-2





С16.8-2





М10-150











-



-



6,61



-



-



0,41



-



7,02



0,86







ФЛ16.30-3





С16.30-3





М14-150









-



-



-



35,7



-



1,62



-



37,32



1,80



ФЛ16.24-3





С16.24-3





М14-150









-



-



-



28,56



-



1,29



-



29,85



1,80



ФЛ16.12-3





С16.12-3





М10-150









-



-



-



14,27



-



0,63



-



14,9



0,86



ФЛ16.8-3





С16.8-3





М10-150











-



-



-



9,52



-



0,41



-



9,93



0,86







ФЛ16.30-4





С16.30-4





М14-150









-



-



-



-



44,49



1,62



-



46,11



1,80



ФЛ16.24-4





С16.24-4





М14-150









-



-



-



-



35,28



1,29



-



36,57



1,80



ФЛ16.12-4





С16.12-4





М10-150









-



-



-



-



16,88



0,63



-



17,51



0,86



ФЛ16.8-4





С16.8-4





М10-150













-



-



-



-



10,74



0,41



-



11,15



0,86







ФЛ20.30-1





АБ20.30-1





М16-200





4



10,25



-



-



-



-



3,22



2,13



15,6



5,56



ФЛ20.24-1





АБ20.24-1





М16-200











8,21



-



-



-



-



2,56



1,7



12,47



5,56







ФЛ20.12-1





АБ20.12-1





М12-150





2



4,1



-



-



-



-



1,24



0,85



6,19



1,26



ФЛ20.8-1





АБ20.8-1





М10-150











2,73



-



-



-



-



0,78



0,53



4,04



0,86







ФЛ20.30-2





АБ20.30-2





М16-200





4



3,46



18,48



-



-



-



3,22



-



25,16



5,56



ФЛ20.24-2





АБ20.24-2





М16-200











2,77



14,79



-



-



-



2,56



-



20,12



5,56







ФЛ20.12-2





АБ20.12-2





М12-150





2



1,39



7,39



-



-



-



1,24



-



10,02



1,26



ФЛ20.8-2





АБ20.8-2





М10-150











0,86



4,93



-



-



-



0,78



-



6,57



0,86







ФЛ20.30-3





АБ20.30-3





М16-200





4



3,28



-



30,35



-



-



3,22



-



36,85



5,56



ФЛ20.24-3





АБ20.24-3





М16-200











2,63



-



24,29



-



-



2,56



-



29,48



5,56







ФЛ20.12-3





АБ20.12-3





М12-150





2



1,31



-



12,14



-



-



1,24



-



14,69



1,26



ФЛ20.8-3





АБ20.8-3





М10-150











0,82



-



8,1



-



-



0,78



-



9,7



0,86







ФЛ20.30-4





АБ20.30-4





М16-200





4



-



-



46,28



-



-



3,76



-



50,04



5,56



ФЛ20.24-4





АБ20.24-4





М16-200











-



-



37,01



-



-



2,98



-



39,99



5,56







ФЛ20.12-4





АБ20.12-4





М12-150





2



-



-



18,51



-



-



1,44



-



19,95



1,26



ФЛ20.8-4





АБ20.8-4





М10-150











-



-



12,11



-



-



0,89



-



13,0



0,86







ФЛ24.30-1





АБ24.30-1





М16-200





4



-



20,74



-



-



-



3,56



3,14



27,44



5,56



ФЛ24.24-1





АБ24.24-1





М16-200











-



16,59



-



-



-



2,79



2,42



21,8



5,56







ФЛ24.12-1





АБ24.12-1





М14-150





2



-



8,3



-



-



-



1,3



1,09



10,69



1,80



ФЛ24.8-1





АБ24.8-1





М12-150











-



5,53



-



-



-



0,84



0,73



7,1



1,26







ФЛ24.30-2





АБ24.30-2





М16-200





4



5,22



-



34,43



-



-



4,21



-



43,86



5,56



ФЛ24.24-2





АБ24.24-2





М16-200











4,1



-



27,54



-



-



3,33



-



34,97



5,56







ФЛ24.12-2





АБ24.12-2





М14-150





2



2,05



-



13,77



-



-



1,62



-



17,44



1,80



ФЛ24.8-2





АБ24.8-2





М12-150











1,31



-



9,18



-



-



1,03



-



11,52



1,26







ФЛ24.30-3





АБ24.30-3





М16-200





4



-



10,4



-



52,48



-



4,21



-



67,09



5,56



ФЛ24.24-3





АБ24.24-3





М16-200











-



8,17



-



41,98



-



3,33



-



53,48



5,56







ФЛ24.12-3





АБ24.12-3





М14-150





2



-



3,71



-



20,99



-



1,57



-



26,27



1,80



ФЛ24.8-3





АБ24.8-3





М12-150











-



2,6



-



13,99



-



1,03



-



17,62



1,26







ФЛ24.30-4





АБ24.30-4





М16-200





4



-



-



17,4



51,68



-



4,32



-



73,4



5,56



ФЛ24.24-4





АБ24.24-4





М16-200











-



-



13,92



41,34



-



3,44



-



58,7



5,56







ФЛ24.12-4





АБ24.12-4





М14-150





2



-



-



6,96



20,67



-



1,68



-



29,31



1,80



ФЛ24.8-4





АБ24.8-4





М12-150











-



-



4,64



13,78



-



1,09



-



19,51



1,26







ФЛ28.24-1





АБ28.24-1





М16-200



4



-



28,79



-



-



-



3,22



-



32,01



5,56



ФЛ28.12-1





АБ28.12-1





М16-200





2



-



13,57



-



-



-



1,46



-



15,03



2,78



ФЛ28.8-1





АБ28.8-1





М12-150











-



9,32



-



-



-



0,98



-



10,3



1,26







ФЛ28.24-2





АБ28.24-2





М16-200



4



-



-



47,09



-



-



3,28



-



50,37



5,56



ФЛ28.12-2





АБ28.12-2





М16-200





2



-



-



23,23



-



-



1,57



-



24,8



2,78



ФЛ28.8-2





АБ28.8-2





М12-150











-



-



15,69



-



-



1,03



-



16,72



1,26



ФЛ28.24-3





АБ28.24-3





М16-200



4



-



-



14,31



-



62,33



3,22



-



79,86



5,56



ФЛ28.12-3





АБ28.12-3





М16-200





2



-



-



6,44



-



31,17



1,51



-



39,12



2,78



ФЛ28.8-3





АБ28.8-3





М12-150











-



-



4,29



-



20,78



0,98



-



26,05



1,26







ФЛ28.24-4





АБ28.24-4





М16-200



4



-



-



-



-



93,84



3,22



-



97,06



5,56



ФЛ28.12-4





АБ28.12-4





М16-200





2



-



-



-



-



45,51



1,51



-



47,02



2,78



ФЛ28.8-4





АБ28.8-4





М12-150











-



-



-



-



30,35



0,98



-



31,33



1,26







ФЛ32.12-1





АБ32.12-1





М16-200





2



-



3,07



18,51



-



-



1,66



-



23,24



2,78



ФЛ32.8-1





АБ32.8-1





М12-150











-



2,3



12,34



-



-



1,12



-



15,76



1,26







ФЛ32.12-2





АБ32.12-2





М16-200





2



-



-



-



35,7



-



1,71



-



37,41



2,78



ФЛ32.8-2





АБ32.8-2





М12-150











-



-



-



23,77



-



1,12



-



24,89



1,26







ФЛ32.12-3





АБ32.12-3





М16-200





2



-



-



-



-



51,26



1,77



-



53,03



2,78



ФЛ32.8-3





АБ32.8-3





М12-150











-



-



-



-



34,64



1,17



-



35,81



1,26











ПРИЛОЖЕНИЕ 3

Обязательное



АРМАТУРНЫЕ ИЗДЕЛИЯ



1. Форма и размеры сеток, а также спецификация стали на сетки приведены в табл.1, выборка стали на одну сетку - в табл.2.



Таблица 1















Марка сетки







Пози- ция



Чертеж сетки



Диаметр,

мм,

класс



Длина,

мм



Кол.



,

мм



С6.24-4



1





4ВрI



540



24



20











2











2340



3











С6.12-4



1





540



12

















2















1140



3









С8.24-1



1











740



24



20











2









2340



4









С8.12-1



1





740



12

















2











1140



4









С8.24-3



1





5ВрI



740



24

















2









4ВрI



2340



4









С8.12-3



1









5ВрI



740



12

















2





4ВрI



1140



4









С8.24-4



1





6АIII



740



24

















2





4ВрI



2340



4









С8.12-4



1





6АIII



740



12

















2









4ВрI



1140



4









С10.30-1



1



5ВрI



840



30



20











2





4ВрI



2940



4









С10.24-1



1





5ВрI



840



24

















2





4ВрI



2340



4









С10.12-1



1





5ВрI



840



12

















2





4ВрI



1140



4









С10.8-1



1





5ВрI



840



8

















2





4ВрI



740



4









С10.30-2



1





6AIII



840



30

















2





4ВрI



2940



4









С10.24-2



1





6AIII



840



24

















2





4ВрI



2340



4









С10.12-2



1





6AIII



840



12

















2





4ВрI



1140



4









С10.8-2



1





6AIII



840



8

















2





4ВрI



740



4









С10.30-3



3





8AIII



840



24



35











2





4ВрI



2940



4









С10.24-3



3





8AIII



840



19



45











2





4ВрI



2340



4









С10.12-3



3





8AIII



840



9



70











2





4ВрI



1140



4









С10.8-3



3





8AIII



840



6



60











2





4ВрI



740



4









С10.30-4



1





8AIII



840



30



20











2











4ВрI



2940



4









С10.24-4



1





8AIII



840



24















2





4ВрI



2340



4









С10.12-4



1





8AIII



840



12

















2





4ВрI



1140



4









С10.8-4



1





8AIII



840



8

















2









4ВрI



740



4







С12.30-1



1



6AIII





940



30



20











2





4ВрI



2940



6









С12.24-1



1





6AIII



940



24

















2





4ВрI



2340



6









С12.12-1



1





6AIII



940



12

















2





4ВрI



1140



6







С12.8-1



1





6AIII



940



8

















2





4ВрI



740



6









С12.30-2



1





8AIII



940



30

















2





4ВрI



2940



6









С12.24-2



1





8AIII



940



24

















2





4ВрI



2340



6









С12.12-2



1





8AIII



940



12

















2





4ВрI



1140



6









С12.8-2



1





8AIII



940



8

















2





4ВрI



740



6









С12.30-3



3



10AIII





1070



24



35











2





4ВрI



2940



6









С12.24-3



3





10AIII



1070



19



45











2





4ВрI



2340



6









С12.12-3



3





10AIII



1070



9



70











2





4ВрI



1140



6









С12.8-3



3





10AIII



1070



6



60











2





4ВрI



740



6









012.30-4



1





10AIII



1070



30



20











2





4ВрI



2940



6









С12.24-4



1





10AIII



1070



24

















2





4ВрI



2340



6







С12.12-4



1





10AIII



1070



12

















2





4ВрI



1140



6









С12.8-4



1





10AIII



1070



8

















2









4ВрI



740



6









С14.30-1



3



8AIII



1140



24

















35











2





4ВрI



2940



6









С14.24-1



3





8AIII



1140



19



45











2





4ВрI



2340



6









С14.12-1



3





8AIII



1140



9



70











2





4ВрI



1140



6









С14.8-1



3





8AIII



1140



6



60











2





4ВрI



740



6









С14.30-2



3





10AIII



1180



24



35











2





4ВрI



2940



6









С14.24-2



3





10AIII



1180



19



45











2





4ВрI



2340



6









С14.12-2



3





10AIII



1180



9



70











2





4ВрI



1140



6









С14.8-2



3





10AIII



1180



6



60











2





4ВрI



740



6









С14.30-3



1





10AIII



1180



30



20











2





4ВрI



2940



6









С14.24-3



1





10AIII



1180



24

















2





4ВрI



2340



6







С14.12-3



1





10AIII



1180



12

















2





4ВрI



1140



6









С14.8-3



1





10AIII



1180



8

















2









4ВрI



740



6









С14.30-4



1



12AIII



1240



30

















2





4ВрI



2940



6









С14.24-4



1





12AIII



1240



24

















2





4ВрI



2340



6





С14.12-4



1





12AIII



1240



12

















2





4ВрI



1140



6









С14.8-4



1





12AIII



1240



8

















2









4ВрI



740



6







С16.30-1



1



8AIII



1240



29



70











2





4ВрI



2940



6









С16.24-1



1





8AIII



1240



23

















2





4ВрI



2340



6









С16.12-1



1





8AIII



1240



11

















2









4ВрI



1140



6









С16.8-1



1





8AIII



1240



7

















2









4ВрI



740



6









С16.30-2



1



10AIII



1340



30



20











2





4ВрI



2940



6









С16.24-2



1





10AIII



1340



24

















2





4ВрI



2340



6









С16.12-2



1





10AIII



1340



12

















2





4ВрI



1140



6









С16.8-2



1





10AIII



1340



8

















2





4ВрI



740



6









С16.30-3



1





12AIII



1340



30

















2





4ВрI



2940



6









С16.24-3



1





12AIII



1340



24

















2





4ВрI



2340



6









С16.12-3



1





12AIII



1340



12

















2





4ВрI



1140



6









С16.8-3



1





12AIII



1340



8

















2









4ВрI



740



6











 Продолжение табл.1















Марка сетки







Пози- ция



Чертеж

сетки



Диаметр,

мм,

класс



Длина,

мм



Кол.



,

мм



С16.30-4



1



14AIII



1270



29



70



























2









4ВрI



2940



6









С16.24-4



1





14AIII



1270



23

















2





4ВрI



2340



6









С16.12-4



1





14AIII



1270



11

















2





4ВрI



1140



6









С16.8-4



1





14AIII



1270



7

















2









4ВрI



740



6









H20.30-1



1



6AIII





















1540



30



20











2





4ВрI



2940



8









H20.24-1



1





6AIII



1540



24

















2





4ВрI



2340



8









H20.12-1



1





6AIII



1540



12

















2





4ВрI



1140



8









H20.8-1



1





6AIII



1540



8

















2





4ВрI



740



8









H20.30-2



1





8AIII



1560



30

















2





4ВрI



2940



8









H20.24-2



1





8AIII



1560



24

















2





4ВрI



2340



8









H20.12-2



1





8AIII



1560



12

















2





4ВрI



1140



8









H20.8-2



1





8AIII



1560



8

















2









4ВрI



740



8









H20.30-3



1



10AIII

















1640



30

















2





4ВрI



2940



8









H20.24-3



1





10AIII



1640



24

















2





4ВрI



2340



8









H20.12-3



1





10AIII



1640



12

















2





4ВрI



1140



8









H20.8-3



1





10AIII



1640



8

















2









4ВрI



740



8









H20.30-4



1

















10AIII



1740



30

















2





4ВрI



2940



8









H20.24-4



1





10AIII



1740



24

















2





4ВрI



2340



8









H20.12-4



1





10AIII



1740



12

















2





4ВрI



1140



8









H20.8-4



1





10AIII



1740



8

















2









4ВрI



740



8









H24.30-1



1







8AIII

















1750



30

















2





4ВрI



2940



8









H24.24-1



1





8AIII



1750



24

















2





4ВрI



2340



8









H24.12-1



1





8AIII



1750



12

















2





4ВрI



1140



8









H24.8-1



1





8AIII



1750



8

















2









4ВрI



740



8









H24.30-2



1



10AIII

















1860



30

















2





4ВрI



2940



10









H24.24-2



1





10AIII



1860



24

















2





4ВрI



2340



10









H24.12-2



1





10AIII



1860



12

















2





4ВрI



1140



10









H24.8-2



1





10AIII



1860



8

















2









4ВрI



740



10









H24.30-3



1



12AIII

















1970



30

















2





4ВрI



2940



10









H24.24-3



1





12AIII



1970



24

















2





4ВрI



2340



10









H24.12-3



1





12AIII



1970



12

















2





4ВрI



1140



10









H24.8-3



1





12AIII



1970



8

















2





4ВрI



740



10









H24.30-4



1





12AIII



1940



30

















2





4ВрI



2940



10









H24.24-4



1





12AIII



1940



24

















2





4ВрI



2340



10









H24.12-4



1





12AIII



1940



12

















2





4ВрI



1140



10









H24.8-4



1





12AIII



1940



8

















2









4ВрI



740



10









H28.24-1



1



8AIII

















2170



24

















2





4ВрI



2340



10









H28.12-1



1





8AIII



2170



12

















2





4ВрI



1140



10









H28.8-1



1





8AIII



2170



8

















2









4ВрI



740



10









H28.24-2



1





10AIII

















2270



24

















2





4ВрI



2340



10









H28.12-2



1





10AIII



2270



12

















2





4ВрI



1140



10









H28.8-2



1





10AIII



2270



8

















2









4ВрI



740



10





H28.24-3



1







14AIII

















2150



24

















2





4ВрI



2340



10









H28.12-3



1





14AIII



2150



12

















2





4ВрI



1140



10









H28.8-3



1





14AIII



2150



8

















2









4ВрI



740



10









H28.24-4



1





14AIII



















2270



24

















2









4ВрI



2340



10









H28.12-4



1





14AIII



2270



12

















2





4ВрI



1140



10









H28.8-4



1





14AIII



2270



8

















2









4ВрI



740



10









Н32.12-1



1



10AIII

















2500



12

















2





4ВрI



1140



12









Н32.8-1



1





10AIII



2500



8

















2





4ВрI



740



12









Н32.12-2



1





12AIII



2570



12

















2





4ВрI



1140



12









Н32.8-2



1





12AIII



2570



8

















2





4ВрI



740



12









Н32.12-3



1





14AIII



2570



12

















2





4ВрI



1140



12









Н32.8-3



1





14AIII



2570



8

















2





4ВрI



740



12









В20.30-1



1





5ВрI

















740



20



20











2





4ВрI



2890



4









В20.24-1



1





5ВрI



740



16

















2





4ВрI



2290



4









В20.12-1



1





5BpI



740



8

















2





4ВрI



1090



4









В20.8-1



1





5BpI



740



5

















2





4ВрI



640



4









В20.30-2



1





6AIII



780



20



40











2





4ВрI



2890



4









В20.24-2



1





6AIII



780



16

















2





4ВрI



2290



4









В20.12-2



1





6AIII



780



8

















2





4ВрI



1090



4









В20.8-2



1





6AIII



780



5

















2





4ВрI



640



4









В20.30-3



1





6AIII



740



20



20











2





4ВрI



2890



4









В20.24-3



1





6AIII



740



16

















2





4ВрI



2290



4









В20.12-3



1





6AIII



740



8

















2





4ВрI



1090



4









В20.8-3



1





6AIII



740



5

















2





4ВрI



640



4









В20.30-4



1





10AIII















1140



20

















2





4ВрI



2890



6









В20.24-4



1





10AIII



1140



16

















2





4ВрI



2290



6









В20.12-4



1





10AIII



1140



8

















2





4ВрI



1090



6









В20.8-4



1





10AIII



1140



5

















2









4ВрI



640



6









В24.30-1



1



5ВрI



















840



26

















2





4ВрI



2540



6









В24.24-1



1





5ВрI



840



20

















2





4ВрI



1940



6









В24.12-1



1





5ВрI



840



9

















2





4ВрI



840



6









В24.8-1



1





5ВрI



840



6

















2





4ВрI



540



6









В24.30-2



1





6AIII



840



28

















2





4ВрI



2740



6









В24.24-2



1





6AIII



840



22

















2





4ВрI



2140



6









В24.12-2



1





6AIII



840



11

















2





4ВрI



1040



6









В24.8-2



1





6AIII



840



7

















2





4ВрI



640



6









В24.30-3



1





8AIII



940



28



90











2





4ВрI



2740



6









В24.24-3



1





8AIII



940



22

















2





4ВрI



2140



6









В24.12-3



1





8AIII



940



10

















2





4ВрI



940



6









В24.8-3



1





8AIII



940



7

















2





4ВрI



640



6









В24.30-4



1





10AIII



940



30

















2





4ВрI



2940



6









В24.24-4



1





10AIII



940



24

















2





4ВрI



2340



6









В24.12-4



1





10AIII



940



12

















2





4ВрI



1140



6









В24.8-4



1





10AIII



940



8

















2









4ВрI



740



6









В28.24-1



1





8AIII



















1040



20



20











2





4ВрI



1940



6









В28.12-1



1





8AIII



1040



8

















2





4ВрI



740



6









В28.8-1



1





8AIII



1040



6

















2





4ВрI



540



6









В28.24-2



1





10AIII



1040



21

















2





4ВрI



2040



6









В28.12-2



1





10AIII



1040



10

















2





4ВрI



940



6









В28.8-2



1





10AIII



1040



7

















2









4ВрI



640



6









В28.24-3



1



10AIII



















1160



20



30











2





4ВрI



1940



6









В28.12-3



1





10AIII



1160



9

















2





4ВрI



840



6









В28.8-3



1





10AIII



1160



6

















2





4ВрI



540



6









В28.24-4



1





14AIII



1160



20

















2





4ВрI



1940



6









В28.12-4



1





14AIII



1160



9

















2





4ВрI



840



6









В28.8-4



1





14AIII



1160



6

















2









4ВрI



540



6









В32.12-1



1





8AIII



















970



8



50











2





4ВрI



740



6









В32.8-1



1





8AIII



970



6

















2





4ВрI



540



6









В32.12-2



1





12AIII



1040



9

















2





4ВрI



840



6



70



В32.8-2



1





12AIII



1040



6

















2





4ВрI



540



6









В32.12-3



1



14AIII



















1160



10



30











2





4ВрI



940



6









В32.8-3



1





14AIII



1160



7















2





4ВрI



640



6













Таблица 2

Выборка стали на одну сетку



















Марка сетки





Арматурная сталь, кг



Масса сетки,

кг





класса А-III по ГОСТ 5781-82





класса Вр-I по

ГОСТ 6727-80







Диаметр, мм











6



8



10



12



14



4



5









С6.24-4





-



-



-



-



-



1,84



-



1,84



С6.12-4







-





-





-





-





-





0,91







-





0,91







С8.24-1





-



-



-



-



-



2,5



-



2,5



С8.12-1







-





-





-





-





-





1,24







-





1,24







С8.24-3





-



-



-



-



-



0,86



2,56



3,42



С8.12-3







-





-





-





-





-





0,42







1,28







1,7







С8.24-4



3,95



-



-



-



-



0,86



-



4,81



С8.12-4







1,97







-





-





-





-





0,42







-





2,39







С10.30-1





-



-



-



-



-



1,08



3,63



4,71



С10.24-1





-



-



-



-



-



0,86



2,9



3,76



С10.12-1



-



-



-



-



-



0,42



1,45



1,87



С10.8-1







-





-





-





-





-





0,27







0,97







1,24







С10.30-2





5,59



-



-



-



-



1,08



-



6,67



С10.24-2



4,48



-



-



-



-



0,86



-



5,34



С10.12-2



2,24



-



-



-



-



0,42



-



2,66



С10.8-2







1,49







-





-





-





-





0,27







-





1,76







С10.30-3





-



7,96



-



-



-



1,08



-



9,04



С10.24-3





-



6,3



-



-



-



0,86



-



7,16



С10.12-3







-





2,99







-





-





-





0,42







-





3,41







С10.8-3





-



1,99



-



-



-



0,27



-



2,26



С10.30-4





-



9,95



-



-



-



1,08



-



11,03



С10.24-4





-



7,96



-



-



-



0,86



-



8,82



С10.12-4





-



3,98



-



-



-



0,42



-



4,4



С10.8-4







-





2,65







-





-





-





0,27







-





2,92







С12.30-1





6,26



-



-



-



-



1,62



-



7,88



С12.24-1





5,01



-



-



-



-



1,29



-



6,3



С12.12-1





2,5



-



-



-



-



0,63



-



3,13



С12.8-1







1,67







-





-





-





-





0,41







-





2,08







С12.30-2



-



11,14



-



-



-



1,62



-



12,76



С12.24-2



-



8,91



-



-



-



1,29



-



10,2







С12.12-2



-



4,46



-



-



-



0,63



-



5,09



С12.8-2







-





2,97







-





-





-





0,41







-





3,38







С12.30-3





-



-



15,84



-



-



1,62



-



17,46



С12.24-3



-



-



12,54



-



-



1,29



-



13,83



С12.12-3



-



-



5,94



-



-



0,63



-



6,57



С12.8-3



-



-





3,96







-





-





0,41







-





4,37







С12.30-4





-



-



19,81



-



-



1,62



-



21,43



С12.24-4



-



-



15,84



-



-



1,29



-



17,13



С12.12-4



-



-



7,92



-



-



0,63



-



8,55



С12.8-4



-





-





5,28







-





-





0,41







-





5,69







С14.30-1



-



10,81



-



-



-



1,62



-



12,43



С14.24-1



-



8,56



-



-



-



1,29



-



9,85



С14.12-1



-



4,05



-



-



-



0,63



-



4,68



С14.8-1



-





2,7



-





-



-





0,41







-





3,11







С14.30-2





-



-



17,47



-



-



1,62



-



19,09



С14.24-2



-



-



13,83



-



-



1,29



-



15,12



С14.12-2



-



-



6,55



-



-



0,63



-



7,18



С14.8-2







-





-





4,37







-





-



0,41







-





4,78







С14.30-3





-



-



21,84



-



-



1,62



-



23,46



С14.24-3





-



-



17,47



-



-



1,29



-



18,76



С14.12-3





-



-



8,74



-



-



0,63



-



9,37



С14.8-3







-





-





5,82







-





-





0,41







-



6,23



С14.30-4





-



-



-



33,03



-



1,62



-



34,65



С14.24-4



-



-



-



26,43



-



1,29



-



27,72



С14.12-4



-



-



-



13,21



-



0,63



-



13,84



С14.8-4







-





-





-





8,81







-





0,41







-





9,22



С16.30-1





-



14,2



-



-



-



1,62



-



15,82



С16.24-1



-



11,26



-



-



-



1,29



-



12,55



С16.12-1



-



5,39



-



-



-



0,63



-



6,02



С16.8-1







-





3,43







-





-





-





0,41







-





3,84



С16.30-2





-



-



24,8



-



-



1,62



-



26,42



С16.24-2





-



-



19,84



-



-



1,29



-



21,13



С16.12-2



-



-



9,92



-



-



0,63



-



10,55



С16.8-2



-



-



6,61



-



-



0,41



-



7,02



С16.30-3





-



-



-



35,7



-



1,62



-



37,32



С16.24-3



-



-



-



28,56



-



1,29



-



29,85



С16.12-3



-



-



-



14,27



-



0,63



-



14,9



С16.8-3



-



-



-



9,52







-





0,41







-





9,93







С16.30-4



-



-



-



-



44,49



1,62



-



46,11



С16.24-4



-



-



-



-



35,28



1,29



-



36,57



С16.12-4



-



-



-



-



16,88



0,63



-



17,51



С16.8-4







-





-





-





-





10,74







0,41







-





11,15







H20.30-1





10,25



-



-



-



-



2,16



-



12,41



H20.24-1



8,21



-



-



-



-



1,72



-



9,93



H20.12-1



4,1



-



-



-



-



0,84



-



4,94



H20.8-1



2,73



-



-



-



-



0,54



-



3,27



H20.30-2





-



18,48



-



-



-



2,16



-



20,64



H20.24-2







-





14,79







-





-





-





1,72







-





16,51







H20.12-2







-





7,39







-





-





-





0,84







-





8,23







H20.8-2







-





4,93







-





-





-





0,54







-





5,47







H20.30-3





-



-



30,35



-



-



2,16



-



32,51



H20.24-3







-





-





24,29







-





-





1,72







-





26,01







H20.12-3







-





-





12,14







-





-





0,84







-





12,98







H20.8-3







-





-





8,1







-





-





0,54







-





8,64







H20.30-4





-



-



32,21



-



-



2,16



-



34,37



H20.24-4







-





-





25,76







-





-





1,72







-





27,48







H20.12-4







-





-





12,88







-





-





0,84







-





13,72







H20.8-4







-





-





8,59







-





-





0,54







-





9,13







H24.30-1





-



20,74



-



-



-



2,16



-



22,9



H24.24-1







-





16,59







-





-





-





1,72







-





18,31







H24.12-1







-





8,3







-





-





-





0,84







-





9,14







H24.8-1







-





5,53







-





-





-





0,54







-





6,07







H24.30-2





-



-



34,43



-



-



2,7



-



37,13



H24.24-2







-





-





27,54







-





-





2,15







-





29,69







H24.12-2







-





-





13,77







-





-





1,05







-





14,82







H24.8-2







-





-





9,18







-





-





0,68







-





9,86







H24.30-3





-



-



-



52,48



-



2,7



-



55,18



H24.24-3







-





-





-





41,98







-





2,15







-





44,13







H24.12-3







-





-





-





20,99







-





1,05







-





22,04







H24.8-3







-





-





-





13,99







-





0,68







-





14,67







H24.30-4





-



-



-



51,68



-



2,7



-



54,38



H24.24-4







-





-





-





41,34







-





2,15







-





43,49







H24.12-4







-





-





-





20,67







-





1,05







-





21,72







H24.8-4







-





-





-





13,78







-





0,68







-





14,46







H28.24-1





-



20,57



-



-



-



2,15



-



22,72



H28.12-1







-





10,28







-





-





-





1,05







-





11,33







H28.8-1







-





6,86







-





-





-





0,68







-





7,54







H28.24-2





-



-



33,61



-



-



2,15



-



35,76



H28.12-2







-





-





16,81







-





-





1,05







-





17,86







H28.8-2







-





-





11,2







-





-





0,68







-





11,88







H28.24-3





-



-



-



-



62,33



2,15



-



64,48



H28.12-3







-





-





-





-





31,17







1,05







-





32,22







H28.8-3







-





-





-





-





20,78







0,68







-





21,46







H28.24-4





-



-



-



-



65,81



2,15



-



67,96



H28.12-4







-





-





-





-





32,9







1,05







-





33,95







H28.8-4







-





-





-





-





21,94







0,68







-





22,62







H32.12-1





-



-



18,51



-



-



1,25



-



19,76



H32.8-1







-





-





12,34







-





-





0,82







-





13,16







H32.12-2





-



-



-



27,39



-



1,25



-



28,64



H32.8-2







-





-





-





18,23







-





0,82







-





19,05







H32.12-3



-



-



-



-



37,25



1,25



-



38,5



H32.8-3







-





-





-





-





24,84







0,82







-





25,66







B20.30-1





-



-



-



-



-



1,06



2,13



3,19



B20.24-1







-





-





-





-





-





0,84







1,7







2,54







B20.12-1







-





-





-





-





-





0,4







0,85







1,25







B20.8-1







-





-





-





-





-





0,24







0,53







0,77







B20.30-2





3,46



-



-



-



-



1,06



-



4,52



B20.24-2







2,77







-





-





-





-





0,84







-





3,61







B20.12-2







1,39







-





-





-





-





0,4







-





1,79







B20.8-2







0,86







-





-





-





-





0,24







-





1,1







B20.30-3





3,28



-



14,07



-



-



1,06



-



4,34



B20.24-3







2,63







-





11,25







-





-





0,84







-





3,47







B20.12-3







1,31







-





5,63







-





-





0,4







-





1,71







B20.8-3







0,82







-





3,52







-





-





0,24







-





1,06







B20.30-4





-



-



-



-



-



1,6



-



15,67



B20.24-4







-





-





-





-





-





1,26







-





12,51







B20.12-4







-





-





-





-





-





0,6







-





6,23







B20.8-4







-





-





-





-





-





0,35







-





3,87







B24.30-1





-



-



-



-



-



1,4



3,14



4,54



B24.24-1







-





-





-





-





-





1,07







2,42







3,49







B24.12-1







-





-





-





-





-





0,46







1,09







1,55







B24.8-1







-





-





-





-





-





0,3







0,73







1,03







B24.30-2





5,22



-



-



-



-



1,51



-



6,73



B24.24-2







4,1







-





-





-





-





1,18







-





5,28







B24.12-2







2,05







-





-





-





-





0,57







-





2,62







B24.8-2







1,31







-





-





-





-





0,35







-





1,66







B24.30-3





-



10,4



-



-



-



1,51



-



11,91



B24.24-3







-





8,17







-





-





-





1,18







-





9,35







B24.12-3







-





3,71







-





-





-





0,52







-





4,23







B24.8-3







-





2,6







-





-





-





0,35







-





2,95







B24.30-4





-



-



17,4



-



-



1,62



-



19,02



B24.24-4







-





-





13,92







-





-





1,29







-





15,21







B24.12-4







-





-





6,96







-





-





0,63







-





7,59







B24.8-4







-





-





4,64







-





-





0,41







-





5,05







B28.24-1





-



8,22



-



-



-



1,07



-



9,29



B28.12-1







-





3,29







-





-





-





0,41







-





3,7







B28.8-1







-





2,46







-





-





-





0,3







-





2,76







B28.24-2





-



-



13,48



-



-



1,13



-



14,61



B28.12-2







-





-





6,42







-





-





0,52







-





6,94







B28.8-2







-





-





4,49







-





-





0,35







-





4,84







B28.24-3





-



-



14,31



-



-



1,07



-



15,38



B28.12-3







-





-





6,44







-





-





0,46







-





6,9







B28.8-3







-





-





4,29







-





-





0,3







-





4,59







B28.24-4





-



-



-



-



28,03



1,07



-



29,1



B28.12-4







-





-





-





-





12,61







0,46







-





13,07







B28.8-4







-





-





-





-





8,41







0,3







-





8,71







B32.12-1





-



3,07



-



-



-



0,41



-



3,48



B32.8-1







-





2,3







-





-





-





0,3







-





2,6







B32.12-2





-



-



-



8,31



-



0,46



-



8,77



B32.8-2







-





-





-





5,54







-





0,3







-





5,84







B32.12-3





-



-



-



-



14,01



0,52



-



14,53



B32.8-3



-



-



-



-



9,8



0,35



-



10,15









2. Форма и размеры арматурных блоков, а также спецификация сеток на один арматурный блок приведены на чертеже и в табл.3.



Схема арматурного блока

1 - нижняя сетка марки Н; 2 - верхняя сетка марки В; 3 - рабочая арматура













Таблица 3

Спецификация сеток на один арматурный блок



















Марка блока



Марка сетки



Размеры, мм



Масса

блока, кг































АБ20.30-1



Н20.30-1



1940



2940



-



-



600



25



15,6









В20.30-1







-





-





740







2890

























АБ20.24-1



Н20.24-1



1940



2340



-



-







25



12,47









В20.24-1







-





-





740







2290

























АБ20.12-1



Н20.12-1



1940



1140



-



-







25



6,19









В20.12-1







-





-





740







1090

























АБ20.8-1



Н20.8-1



1940



740



-



-







30



4,04









В20.8-1







-





-





740







640



























АБ20.30-2



Н20.30-2



1940



2940



-



-



580



25



25,16









В20.30-2







-





-





780







2890

























АБ20.24-2



Н20.24-2



1940



2340



-



-







25



20,12









В20.24-2







-





-





780







2290

























АБ20.12-2



Н20.12-2





1940



1140



-



-







25



10,02









В20.12-2







-





-





780







1090

























АБ20.8-2



Н20.8-2



1940



740



-



-









30



6,57









В20.8-2







-







-







780







640



















АБ20.30-3



Н20.30-3



1940



2940



-



-



600



25



36,85









В20.30-3







-







-







740







2890





















АБ20.24-3



Н20.24-3



1940



2340



-



-







25



29,48









В20.24-3







-







-







740







2290





















АБ20.12-3



Н20.12-3



1940



1140



-



-







25



14,69









В20.12-3







-







-







740







1090





















АБ20.8-3



Н20.8-3



1940



740



-



-









30



9,7









В20.8-3







-







-







740







640



















АБ20.30-4



Н20.30-4



1940



2940



-



-



400



25



50,04









В20.30-4







-







-







1140







2890





















АБ20.24-4



Н20.24-4



1940



2340



-



-







25



39,99









В20.24-4







-







-







1140







2290





















АБ20.12-4



Н20.12-4



1940



1140



-



-







25



19,95









В20.12-4







-







-







1140







1090





















АБ20.8-4



Н20.8-4



1940



740



-



-









30



13,0









В20.8-4







-







-







1140







640



















АБ24.30-1



Н24.30-1



2340



2940



-



-



700



180



27,44









В24.30-1







-







-







940







2540





















АБ24.24-1



Н24.24-1



2340



2340



-



-







180



21,8









В24.24-1







-







-







940







1940





















АБ24.12-1



Н24.12-1



2340



1140



-



-







150



10,69









В24.12-1







-







-







940







840





















АБ24.8-1



Н24.8-1



2340



740



-



-









80



7,1









В24.8-1







-







-







940







540



















АБ24.30-2



Н24.30-2



2340



2940



-



-



700



80



43,86









В24.30-2







-







-







940







2740





















АБ24.24-2



Н24.24-2



2340



2340



-



-







80



34,97









В24.24-2







-







-







940







2140





















АБ24.12-2



Н24.12-2



2340



1140



-



-







50



17,44









В24.12-2







-







-







940







1040





















АБ24.8-2



Н24.8-2



2340



740



-



-









50



11,52









В24.8-2







-







-







940







640



















АБ24.30-3



Н24.30-3



2340



2940



-



-



630



80



67,09









В24.30-3







-







-







1080







2740





















АБ24.24-3



Н24.24-3



2340



2340



-



-







80



53,48









В24.24-3







-







-







1080







2140





















АБ24.12-3



Н24.12-3



2340



1140



-



-







80



26,27









В24.12-3







-







-







1080







940





















АБ24.8-3



Н24.8-3



2340



740



-



-









50



17,62









В24.8-3







-







-







1080







640



















АБ24.30-4



Н24.30-4



2340



2940



-



-



630



20



73,4









В24.30-4







-







-







1080







2940





















АБ24.24-4



Н24.24-4



2340



2340



-



-







20



58,7









В24.24-4







-







-







1080







2340





















АБ24.12-4



Н24.12-4



2340



1140



-



-







20



29,31









В24.12-4







-







-







1080







1140





















АБ24.8-4



Н24.8-4



2340



740



-



-









20



19,51









В24.8-4







-







-







1080







740



















АБ28.24-1



Н28.24-1



2740



2340



-



-



800



180



32,01









В28.24-1







-







-







1140







1940





















АБ28.12-1



Н28.12-1



2740



1140



-



-







180



15,03









В28.12-1







-







-







1140







740





















АБ28.8-1



Н28.8-1



2740



740



-



-









80



10,3









В28.8-1







-







-







1140







540



















АБ28.24-2



Н28.24-2



2740



2340



-



-



800



180



50,37









В28.24-2







-







-







1140







2040























АБ28.12-2



Н28.12-2



2740



1140



-



-







80



24,8









В28.12-2







-







-







1140







940





















АБ28.8-2



Н28.8-2



2740



740



-



-









30



16,72









В28.8-2







-







-







1140







640



















АБ28.24-3



Н28.24-3



2740



2340



-



-



690



180



79,86









В28.24-3







-





-





1360







1940

























АБ28.12-3



Н28.12-3



2740



1140



-



-







150



39,12









В28.12-3







-





-





1360







840

























АБ28.8-3



Н28.8-3



2740



740



-



-







80



26,05









В28.8-3







-





-





1360







540



























АБ28.24-4



Н28.24-4



2740



2340



-



-



690



180



97,06









В28.24-4







-





-





1360







1940

























АБ28.12-4



Н28.12-4





2740



1140



-



-







150



47,02









В28.12-4







-





-





1360







840

























АБ28.8-4



Н28.8-4





2740



740



-



-







80



31,33









В28.8-4







-





-





1360







540



























АБ32.12-1



Н32.12-1





3140



1140



-



-



970



170



23,24









В32.12-1







-





-





1200







740



























АБ32.8-1



Н32.8-1





3140



740



-



-







70



15,76









В32.8-1







-





-





1200







540



























АБ32.12-2



Н32.12-2





3140



1140



-



-



950



150



37,41









В32.12-2







-





-





1240



840



























АБ32.8-2



Н32.8-2





3140



740



-



-







70



24,89









В32.8-2







-





-





1240



540



























АБ32.12-3



Н32.12-3



3140



1140



-



-



890



70



53,03









В32.12-3







-





-





1360



940



























АБ32.8-3



Н32.8-3





3140



740



-



-







30



35,81









В32.8-3







-





-





1360



640





























3. Форма и размеры монтажных петель, нормативные усилия в них, а также спецификация и выборка стали приведены в табл.4.



Таблица 4

Нормативное усилие, спецификация и выборка стали на одну монтажную петлю

















Марка монтажной

петли





Чертеж



Диаметр,

мм,

класс



Размеры монтажной

петли, мм



Длина,

мм



Масса,

кг



Нормативное

усилие,

кН(кгс)

































М8-100





8АI





180





130





550







0,22



2,94

(300)



М10-150





10АI



230





165





700



0,43



6,86

(700)



М12-150





12АI





710



0,63



10,79

(1100)



М14-150





14АI





730



0,90



14,71

(1500)



М16-200





16АI



280





200





880





1,39



19,61

(2000)





4. При изготовлении сеток следует сваривать пересечения всех стержней по периметру сетки, а в середине - через каждые два пересечения.

Сварку сеток рекомендуется осуществлять на машине типа АТМС-14х75-7-1(2), оснащенной механизмом досылки поперечных укороченных стержней, а сетки с рабочей арматурой диаметром 10 мм и более - на машине типа МТ2002 или с помощью подвесной машины типа МТП-810.

5. При сборке арматурного блока из нижней (марки Н) и верхней (марки В) сеток стержни рабочей арматуры (табл.1, позиция 1 или 3) обеих сеток следует располагать в одной горизонтальной плоскости.

6. В арматурном блоке соединение сеток между собой следует производить контактной точечной сваркой в местах пересечения стержней по периметру верхней сетки, а в середине ее число свариваемых точек определяют из условия обеспечения транспортабельности арматурных блоков.

При сборке арматурного блока из сварных сеток допускается замена сварных соединений на вязаные.







Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Издательство стандартов, 1994
