Плитный фундамент относится к классу незаглубленных или мелкозаглубленных фундаментов. Он представляет собой железобетонную плиту, уложенную на слой хорошо утрамбованного щебня или песка, толщиной 10-30 см, под которым находится выровненный материковый грунт (не копанная, не рыхленная земля).
Толщина железобетонной плиты составляет, как правило, 20-40 см. Возможно применение как монолитной плиты, возводимой на месте проведения работ, так и сборного железобетона например: дорожных плит. В этом случае поверх плит выполняется выравнивающая стяжка из цементного раствора или обычного бетона. Безусловно, монолитный плитный фундамент имеет большую пространственную жесткость и более надежен и долговечен в эксплуатации нежели сборный из плит. При этом бетонирование плитного фундамента на месте может обойтись дешевле чем покупка, доставка и монтаж краном дорожных плит. Тем более, что их все равно придётся "накрывать" цементной стяжкой из раствора.
Преимущества плитного фундамента
Благодаря своей площади и пространственному армированию, такой фундамент позволяет снизить давление на грунт до 0,1 кг/см2, а также воспринимать знакопеременные нагрузки, которые возникают при различных подвижках грунта. Ввиду того, что такой сплошной железобетонный фундамент располагается под всем зданием, его возведение наиболее оправдано в случае строительства сравнительно небольших объектов.Основными преимуществами плитных фундаментов можно назвать:
- простота и невысокая стоимость изготовления монолитной плиты (возможность проведения бетонирования без использования дорогостоящего бетононасоса, прямо с выгружных лотков автобетоносмесителей). При должном контроле со стороны заказчика всю работу можно выполнить при помощи малоквалифицированных строителей. Главное показывать - как вязать, куда лить и где вибрировать.
- высокая несущая способность благодаря большой площади опирания на грунт. Достаточно сказать, что лифтовая 63 метровая колонна Останкинской башни стоит на монолитной фундаментной плите толщиной всего 1 метр.
- гарантированная целостность стен здания обеспечивается общей платформой, не подверженной локальной деформации. Монолитная плита фундамента представляет из себя жесткую негнущуюся площадку, на которой стоят стены и колонны. Зимой вся конструкция поднимается и опускается равномерно, без выпучивания и провалов в отдельных местах.
- фундамент и черновой пол в одном флаконе - тоже экономически выгодное решение. Не требуются жб плиты перекрытия цокольного этажа. Монолитная фундаментная плита сама выполняет роль перекрытия.
- возможность устройства монолитного плитного фундамента на сложных грунтах в виду того, что отсутствует необходимость копать "глубоко и много". То есть, такая конструкция позволяет до минимума сократить трудоемкие земляные работы в зонах глубокого промерзания грунтов, в условиях высоких грунтовых вод и т.д.
В каких случаях целесообразно возводить плитный фундамент
Если сравнивать плитный фундамент с ленточным или свайным, то первый целесообразно применять:- на сложных грунтах
- для домов без подвалов, а так же если не предусматривается возведение высокого цоколя
- в в сооружениях где основанием пола служит сам фундамент. В этом случае под плитой фундамента выполняется надежная гидро- и теплоизоляция.
Если раньше для этой цели применялся пенопласт высокой плотности, то сегодня вместо него стали использовать более продвинутый материал - экструдированный пенополистирол. В России наибольшей популярностью пользуется отечественный пенополистирол Пеноплекс. Из импортных у нас наиболее известны Basf и Ursa.
Это более современный и практичный вариант утеплителя. Экструдированный пенополистирол не гниет, обладает высокой прочностью, он долговечен. Основное применение этого материала - наружное утепление полов и стен подвалов и изготовление теплоизоляционной подушки для плитных фундаментов. Своеобразный ковер из пенополистирола и гидроизоляции выстилается на песчаной подушке (или бетонной подготовке), и прямо на нем производится бетонирование монолитной плиты.
В последнее время плитный фундамент стали применять в частном строительстве и при возведении домов, имеющих подвал или полуподвал. В этом случае отпадает необходимость создания пола для такого подвального или полуподвального помещения. Его заменяет фундамент.
Выбор стройматериалов для плитных фундаментов
Отдельно хотелось бы упомянуть и про подбор материалов для изготовления плитных фундаментов. Утеплители мы упомянули выше, а вот про выбор бетона для фундамента что-то пропустили.Основные параметра бетона, который можно было бы порекомендовать для бетонирования монолитной плиты фундамента:
- класс прочности или марка бетона - В22,5 (М-300) и выше.
- коэффициент водонепроницаемости - W8 и выше
- морозостойкость F200 и выше
- подвижность вполне достаточно П-3
- в случае высоких грунтовых вод может быть целесообразным применение сульфатостойкого бетона, если конечно таковой можно приобрести в ваших краях.
Арматура для фундамента используется самая обычная. Выбор класса арматуры зависит лишь от способа её скрепления в каркас. Если предполагается классическая вязка проволокой, можно купить арматуру любого класса. Если вы планируете каркасы варить электросваркой, стоит приобрести арматурную сталь класса а500с и ей подобную: с литерой С после цифры, обозначающей класс прочности (предел текучести). Это специальные виды арматурной стали, предназначенные для сваривания. Диаметр стержней - от 12 мм и выше.
Гидроизоляционные материалы для защиты монолитной фундаментной плиты можно выбрать любые. Речь идет о так называемой рулонной гидроизоляции. Желательно выбирать битумно-полимерные материалы. Из российских производителей хотелось бы порекомендовать компанию Технониколь. Она выпускает достаточно широкий спектр рулонной гидроизоляции: от стандартных марок навроде Техноэласт до специализированных материалов типа Техноэластмост, применяемых в сооружении тоннелей, аэродромов и т.д.
Главное отличие этих материалов - качественный состав. Используются многокомпонентные битумно-полимерные составы мастик, не разрушающиеся при морозе, не таящие при жаре и т.д. Чего не скажешь об обычных гидростеклоизолах за 400 рублей, сделанные из обычного строительного битума.
Как сделать плитный фундамент своими руками
Для общего понимания хотелось бы кратко упомянуть перечень основных операций, выполняемых при самостоятельном изготовлении фундаментной плиты. В первую очередь делается расчет плитного фундамента. Именно на этой стадии можно совершить главные и непоправимые ошибки. Самостоятельно рассчитать фундаментную плиту довольно сложно. Помимо нагрузки на основание при расчете плиты фундамента учитываются возможные крены, усадка, деформации, распределение нагрузок по плите и т.д. Это если все делать как положено. Чаще делается - как получится, или как у соседа, знакомого и т.д. В большинстве случаев, такой расчет "на глазок" вполне подходит для постройки небольшого дома или гаража. Кто хочет наверняка - обращается в геологам и проектировщикам.- Земляные работы - выемка грунта по всей площади будущей плиты
- Настилка геотекстильных материалов типа Дорнит (необязательно, но желательно) для создания некого барьера, не позволяющего в дальнейшем песку "уходить" в нижележащую глину)
- Устройство песчаной подушки - засыпка песком или щебнем с обязательной послойной трамбовкой виброплитой. Желательно проливать песок и трамбовать слоями до 10 см.
- Монтаж вводных коммуникаций (канализация, водопровод и т.д.)
- Устройство бетонной подготовки. Поверх песчаной подушки отливается стяжка 10 см толщины из цементного раствора м-100. Для приготовления раствора можно использовать готовые сухие смеси, а в частности стандартный пескобетон м300.
- На получившуюся плиту настилается гидроизоляционный слой из рулонных материалов, с обязательной спайкой по швам (паяльной лампой или пропановой горелкой) Причем ковер из гидроизоляции должен быть на 0.3-0.5 метра больше будущего фундамента во все стороны, для того, чтобы вы потом смогли завернуть эти края наверх, припаяв их на торец фундаментной плиты.
- Далее на гидроизоляцию настилается слой теплоизоляции из экструдированного пенополистирола. Сверху его желательно (не обязательно) накрыть полиэтиленовой пленкой. Слой теплоизоляции хоть и не является обязательным, но в дальнейшем вы можете сильно пожалеть, если его не сделаете. Лишние расходы на отопление, априори более холодные полы в доме и т.д.

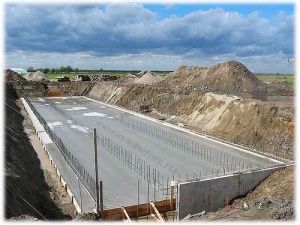

- На получившийся бутерброд из песка, пескобетона, гидроизола, пенополистирола и пленки сверху монтируется арматурный каркас, представляющий из себя две больших сетки из арматуры 12-16 мм с клеткой примерно 20х20. Одна сетка располагается в нижней части монолитной фундаментной плиты, примерно в 5 см от пенополистирола, а вторая поднимается наверх, примерно на 5 см ниже верхней плоскости будущего фундамента.
- Далее ставится опалубка по периметру плиты и собственно производится заливка бетона. Подробнее об этом в нашей статье бетонирование.
С монолитно-плитным приветом вам, Эдуард Минаев.
